I-PEX 82885-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、30Pin高密度结构，82885-100B-02-D由哪些核心部分构成

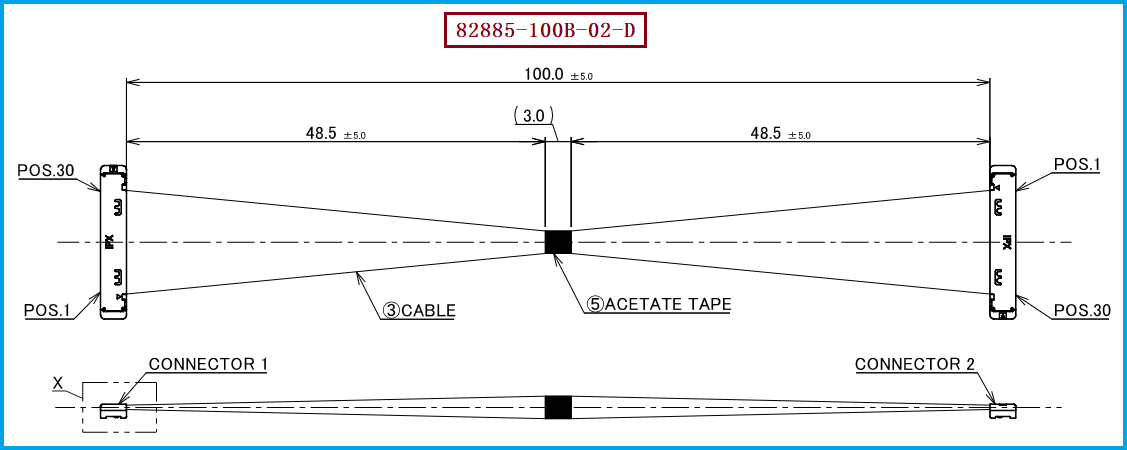

I-PEX 82885-100B-02-D属于CABLINE-SS系列30Pin极细同轴线束，对应官方图纸82885C，产品规格为30Pin、100mm、1-N、Micro-Coaxial Cable，官方样品型号采用40AWG极细同轴线材。I-PEX官方产品资料明确将82885-100B-02-D列为30Pin、40AWG、100mm、1-N结构，并与81463-100B-02-D的200mm版本、82886-100B-02-D的300mm版本形成同系列长度规格。 对工程师和采购人员来说，这款线束的“材料”不能简单理解为一根极细导线，而是由Micro-Coaxial Cable、端部端接结构以及配套连接器等共同组成的完整连接组件。本次上传的连接器资料中，CABLINE-SS的30Pin Plug Housing型号明确为20373-R30T-06，重量约64.4mg；对应30Pin Plug Cable Assembly为20380-R30T-06，重量约132.2mg；30Pin Receptacle为20374-R30E-31，重量约69.8mg。 因此，采购替代时不能只按照“30Pin极细同轴线”进行询价，而应将线材、连接器型号、Pin数、长度及线序作为一个完整产品进行确认。

二、40AWG Micro-Coaxial Cable是核心线材，材料结构决定信号与机械性能

在这款极细同轴线束中，40AWG Micro-Coaxial Cable是非常重要的组成部分。I-PEX官方CABLINE-SS资料明确列出Micro-Coaxial Cable可适配AWG36、AWG38、AWG40和AWG42，其中40AWG属于适配规格；同时，官方高速测试参考条件采用AWG40、45Ω、100mm Micro-Coaxial Cable。 从极细同轴线的工程结构来看，它并不是普通单芯导线，而是围绕信号传输构成的同轴结构，实际线材通常涉及中心导体、绝缘介质、屏蔽结构以及外部护套等功能层。不过需要特别说明，当前提供的82885C0产品图纸及上传的连接器资料主要用于产品尺寸、型号和规格识别，并没有完整列出该40AWG线材各层的具体材料牌号、导体材质或绝缘材料名称，因此官网宣传文章中不宜把某一种铜材、绝缘塑料或屏蔽材料直接认定为该I-PEX原厂产品的确定材料。对于工程师而言，更值得关注的是这些材料共同形成的阻抗控制、屏蔽能力、柔韧性和机械可靠性；对于采购人员而言，则应在替代线束承认阶段要求供应商明确实际使用的线材规格及材料标准，避免仅以“40AWG”判断两种线材完全等效。

三、20373-R30T-06微型连接器同样是线束材料与可靠性的关键环节

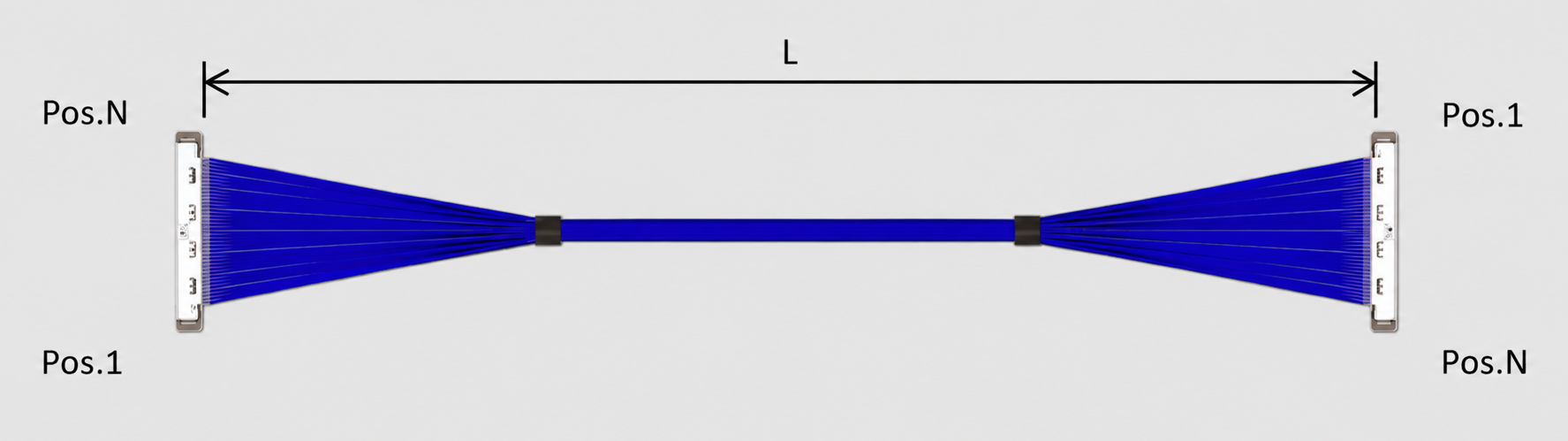

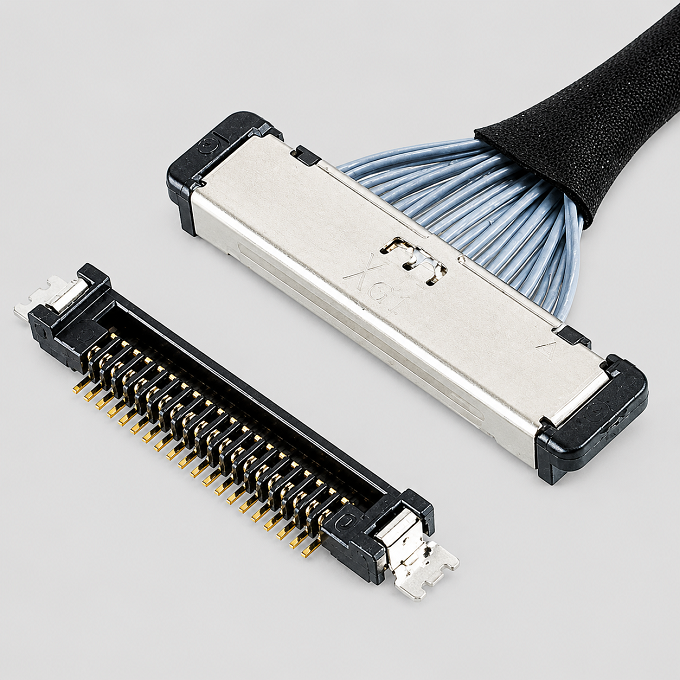

极细同轴线束的性能并不只取决于线材，端部连接器及其端接区域同样重要。82885-100B-02-D使用的线材端连接器型号为20373-R30T-06，属于CABLINE-SS 30Pin Plug Housing；上传资料显示，该型号重量约64.4mg。 I-PEX官方资料显示，CABLINE-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，Mated Height约1.65±0.2mm，并采用W-Point接触设计，以改善插头与母座之间的接触可靠性。 从产品组成角度理解，20373-R30T-06本身又涉及连接器主体、端子及配套金属屏蔽结构等部件；上传资料中也单独列出了CABLINE-SS Plug Housing和Plug Metal Cover，其中30Pin Plug Metal Cover型号为2182-030-03，重量约67.8mg。 因此，对于工程师而言，极细同轴线束的材料设计实际上是“线材＋端接＋连接器”的整体协同；对于采购人员而言，替代供应商如果只更换线材而忽略20373-R30T-06的结构配合、端接质量和屏蔽连续性，就可能导致产品在装配或高速信号应用中出现差异。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82885-100B-02-D的选型和兼容替代，建议工程师首先锁定30Pin、100mm、1-N、40AWG Micro-Coaxial Cable以及20373-R30T-06这几个核心条件，再进一步确认线材外径、阻抗、屏蔽结构、端接尺寸及实际设备装配空间。I-PEX官方资料显示，CABLINE-SS系列还提供20Pin、32Pin、35Pin、40Pin、50Pin等不同Pin数，以及100mm、200mm、300mm等不同线长，因此仅凭“CABLINE-SS 30Pin”并不足以完成准确选型。 对于采购人员，如果原项目正在进行国产替代或第二供应商导入，建议将原型号I-PEX 82885-100B-02-D、连接器20373-R30T-06、40AWG、100mm和1-N线位作为询价及技术确认的基础条件，再根据实际高速应用进行样品验证。我们公司可提供：I-PEX 82885-100B-02-D兼容替代线束方案，可围绕30Pin、100mm、1-N结构、40AWG极细同轴线材以及20373-R30T-06连接器进行产品开发、样品试制和批量制造，并根据客户实际设备需求进一步确认线材及端接工艺。

五、总结：极细同轴线束的材料，本质上是小型化与信号可靠性的综合设计

从工程角度来看，I-PEX 82885-100B-02-D的主要组成并不是单一材料，而是以40AWG Micro-Coaxial Cable为核心，并结合20373-R30T-06 30Pin Plug Housing以及相应端部结构形成完整的高密度连接方案。官方资料确认CABLINE-SS支持40AWG Micro-Coaxial Cable、0.4mm Pitch，并面向高速数据传输应用；其系列高速参考条件包括40AWG、45Ω、100mm Micro-Coaxial Cable。 而从上传的连接器资料来看，30Pin的20373-R30T-06、20380-R30T-06以及20374-R30E-31分别对应不同的连接器组件，选择时必须严格区分。 需要强调的是，现有资料没有充分披露原厂线材各层的具体材料牌号，因此本文不对导体、绝缘层或屏蔽层的具体材料作未经资料支持的认定。对于实际替代项目，应以样品实物、原厂图纸、线材规格书和客户测试要求共同确定最终材料方案。

工程师真正需要关注的是线材材料结构、连接器材料与端接工艺之间的匹配，采购人员则需要关注型号、规格和供应商制造能力之间的一致性。

我们公司可提供I-PEX 82885-100B-02-D兼容替代线束方案，面向极细同轴线束国产替代、工程打样和批量生产需求，为客户提供从线材选型、连接器匹配到线束成品制造的配套服务。
