I-PEX 83015-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、300mm极细同轴线束，为什么耐弯折能力受到工程师关注

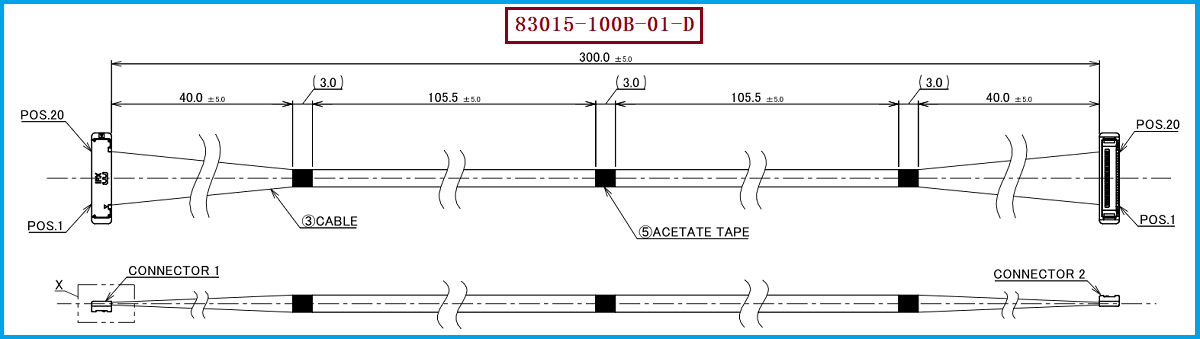

I-PEX 83015-100B-01-D属于CABLINE-SS系列20Pin极细同轴线束产品，采用Micro-Coaxial Cable结构，产品为300mm长度、20Pin、1-1线位规格，线材端使用的连接器型号为20373-R20T-06。该连接器属于CABLINE-SS 20Pin Plug Housing，配合0.4mm级高密度连接结构，适用于空间受限的电子设备内部连接。对于工程师而言，300mm线长能够提供较大的设备内部走线余量，但与此同时，线束在装配、折弯、翻转和长期使用过程中可能承受反复机械应力，因此耐弯折能力是评价极细同轴线束可靠性的重要因素。需要特别说明的是，仅凭I-PEX 83015-100B-01-D这份产品图纸，无法得出一个统一的“耐弯折寿命为多少次”的确定数字；实际寿命需要结合线材结构、弯曲半径、弯曲角度、运动速度、运动方式、固定方式以及连接器端部受力情况进行可靠性测试。因此，在工程设计中，与其单纯追求一个理论弯折次数，更重要的是根据设备实际运动工况建立对应的弯折寿命验证条件。

二、极细同轴线束的耐弯折寿命到底多长？关键不只是40AWG

40AWG是这款极细同轴线束相关连接器可适配的重要线材规格。AWG用于表示导体线规，40AWG属于非常细的导体规格，能够帮助极细同轴线束实现小型化和高密度布线。但需要注意，40AWG并不能直接决定线束可以弯折多少次。对于极细同轴线束来说，耐弯折寿命是导体、绝缘层、屏蔽结构、同轴结构、外径、弯曲半径以及端部固定工艺共同作用的结果。弯曲半径越小，单位长度内承受的机械应变通常越大；如果线束长期处于小半径反复弯折状态，可能逐渐出现导体疲劳、绝缘层损伤、屏蔽结构变化或端接区域机械疲劳。因此，工程师在选择40AWG极细同轴线材时，应同时关注线材供应商提供的最小动态弯曲半径、耐弯折测试条件以及测试后的电气性能变化，而不能仅根据AWG数字判断寿命。对于采购人员而言，如果项目属于反复开合、滑动、旋转或动态运动应用，建议在采购规格中明确弯折半径、弯折次数和测试判定标准，从而避免不同供应商对“耐弯折”产生不同理解。

三、从工程验证到量产：耐弯折寿命应该怎样判断

对于I-PEX 83015-100B-01-D的兼容替代制造，耐弯折能力应当放在整套线束系统中进行验证。首先需要确认20373-R20T-06连接器与40AWG Micro-Coaxial Cable的匹配关系，然后根据实际产品的安装方式确定线束固定点、弯折位置、最小弯曲半径和运动轨迹。如果设备属于静态安装，重点通常是验证装配过程中的一次性弯折以及长期静态应力；如果设备存在屏幕开合、机构往复、模块滑动等动作，则更需要进行动态弯折测试。测试完成后，也不能只观察线材外观，还应检查导通、绝缘、阻抗以及高速信号完整性等指标是否发生异常。对于采购人员来说，建议要求替代供应商提供与实际使用条件相匹配的可靠性测试方案，而不是简单接受“可以耐弯折”这样的描述。我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，可围绕20373-R20T-06连接器、40AWG极细同轴线材、300mm线长及原产品结构进行兼容替代开发，并根据客户实际应用工况配合开展样品验证和批量制造。

四、选型和兼容与替代方案参考及建议

在选择或替代I-PEX 83015-100B-01-D时，建议工程师和采购人员不要仅关注连接器能否插入，而应同时确认20Pin、300mm、1-1线位、20373-R20T-06连接器以及40AWG线材适配要求。特别是在需要反复弯折的设备中，还应进一步确认所采用40AWG极细同轴线材的动态弯曲性能，并根据实际应用制定寿命测试条件。由于产品PDF本身没有给出一个可以直接套用到所有应用场景的固定弯折寿命次数，因此不能直接宣称“83015一定可以弯折多少万次”；更加可靠的方式是按照客户设备实际弯折半径、角度和循环方式进行专项验证。对于替代项目，建议先进行小批量样品测试，再根据弯折寿命、电气性能和装配可靠性结果确定量产方案。我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，面向工程验证、国产替代、第二供应商导入及批量生产需求，为客户提供极细同轴线束的定制制造服务。

五、总结：耐弯折寿命没有一个脱离使用条件的固定答案

I-PEX 83015-100B-01-D的核心规格是20Pin、300mm、1-1线位、Micro-Coaxial Cable，线材端连接器型号为20373-R20T-06，该连接器可适配40AWG极细同轴线材。对于“极细同轴线束的耐弯折寿命到底多长”这个问题，真正的答案取决于线材结构、弯曲半径、弯曲方式、运动频率、固定方式和实际使用环境，不能仅凭产品料号或40AWG规格给出一个统一的弯折次数。对于工程师，应通过实际工况进行动态弯折和电气可靠性验证；对于采购人员，则应把弯折半径、测试次数和验收标准明确写入技术要求。

我们公司可提供I-PEX 83015-100B-01-D兼容替代线束方案，可围绕原产品关键结构及应用需求开展极细同轴线束样品开发、兼容验证和批量制造。

极细同轴线束的耐弯折能力不是由单一参数决定的，40AWG解决的是小型化线材规格，而真正决定长期弯折寿命的是完整的线材结构、弯曲条件和制造工艺。对于需要高可靠动态连接的电子设备，应以实际工况测试结果作为最终选型依据。
