I-PEX 83014-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、20Pin 0.4mm高密度连接，83014-100B-01-D适合空间受限的高速设备

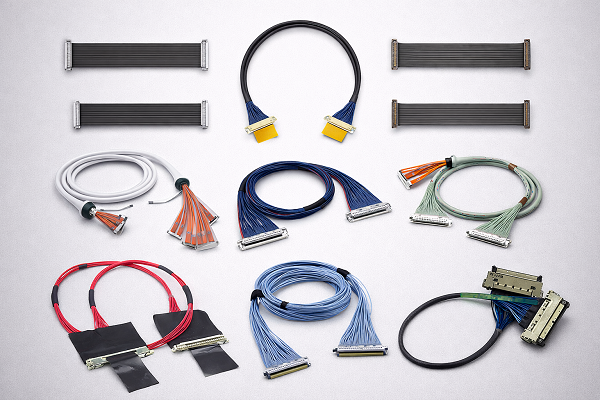

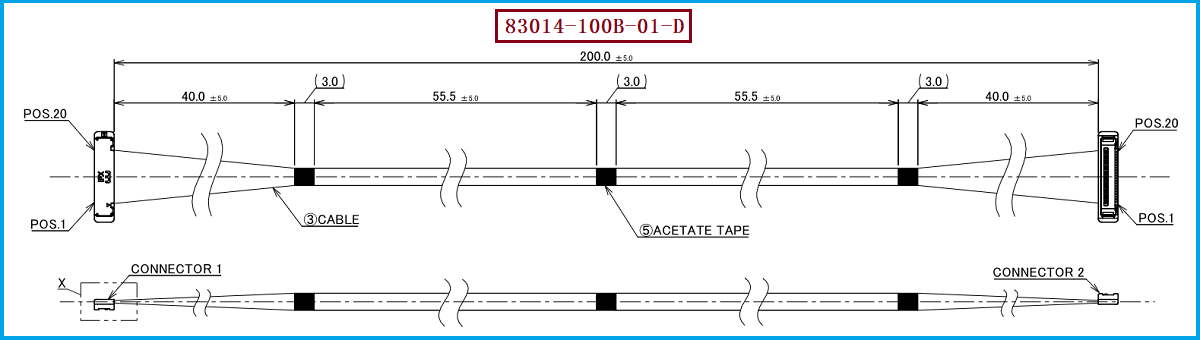

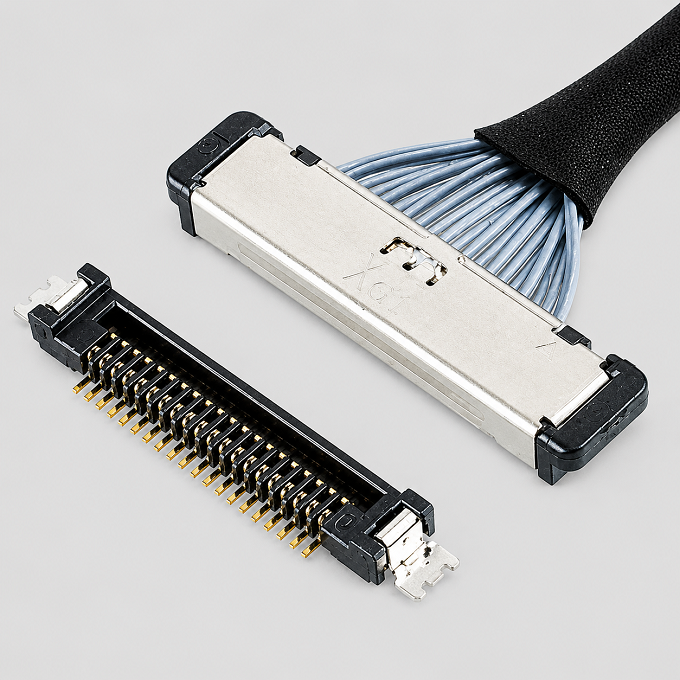

I-PEX 83014-100B-01-D属于CABLINE-SS系列极细同轴线束产品，对应20Pin、200mm、1-1线位结构，线材端使用的连接器型号为20373-R20T-06，连接器为20Pin、0.4mm Contact Pitch的微型化结构。I-PEX CABLINE-SS系列采用0.4mm端子间距、Vertical Right Angle结构以及约1.65±0.2mm的Mated Height，面向高速信号、高密度连接以及空间受限的电子设备应用。 对工程师来说，83014-100B-01-D的选型重点不仅是20Pin和200mm，还需要同时确认20373-R20T-06连接器、20Pin、0.4mm Pitch以及1-1线位关系；对于采购人员而言，完整型号能够有效避免与同系列不同长度、不同线位的产品混淆。I-PEX官方PDF也将该产品归属于CABLINE-SS 20P Harness，可作为工程开发、BOM确认及兼容替代时的重要原始资料。

二、极细同轴线束行业中的“AWG”到底是什么？40AWG为什么如此重要

AWG是American Wire Gauge，美国线规的缩写，是用于表示导线尺寸的一套规格体系。AWG数字与线径之间并不是数字越大、线径越粗，而是恰恰相反：AWG数字越大，导体通常越细；AWG数字越小，导体通常越粗。因此，40AWG属于非常细的导体规格，这也是极细同轴线束能够实现小型化的重要基础。对于工程师而言，AWG不能简单理解成“线粗细”一个参数，因为线材最终性能还会受到导体材料、绝缘层、屏蔽结构、整体外径、阻抗以及制造工艺影响；对于采购人员而言，AWG则是确认线材规格时非常重要的基础参数，不能把不同AWG的线材简单视为可以相互替换。CABLINE-SS官方资料明确支持Micro-Coaxial Cable，并将AWG40列入其适用极细同轴线材规格；相关资料也显示，CABLINE-SS高速性能验证采用了AWG40 Micro-Coaxial Cable测试条件。

对于83014-100B-01-D这样的极细同轴线束，AWG的意义还体现在空间利用率和布线灵活性上。40AWG线材较细，可以让20路信号通道在有限空间内进行高密度排列，同时配合CABLINE-SS的0.4mm Contact Pitch连接器，使整个连接方案更加紧凑。需要注意的是，AWG越大并不代表线材整体性能一定越好，它只是反映导体尺寸规格；例如在线束实际设计中，还需要综合考虑信号传输要求、机械强度、柔韧性、弯曲半径、阻抗控制以及端接工艺。对于采购端，如果原设计明确要求40AWG，那么替代产品最好明确写入技术要求，而不是只写“极细同轴线”，这样能够减少供应商之间因线径理解不同而产生的规格偏差。

三、从工程师与采购人员视角看AWG：不能只看线径，还要看整条线束系统

对于工程师而言，选择极细同轴线束时，AWG只是第一层参数。以83014-100B-01-D为例，实际选型至少要同时关注20Pin、200mm、1-1线位、20373-R20T-06连接器、0.4mm Pitch以及Micro-Coaxial Cable规格。CABLINE-SS系列资料显示，其Micro-Coaxial Cable支持AWG40等规格，并针对高速信号提供相应的性能验证条件；官方资料中的高速验证采用AWG40、45Ω、100mm Micro-Coaxial Cable以及CABLINE-SS 40Pin连接器作为测试条件，结果达到16Gbps/Lane高速数据传输应用参考。 这里需要特别说明，该16Gbps/Lane属于CABLINE-SS系列及其特定测试条件下的高速应用参考，并不能直接等同于83014-100B-01-D在任何系统中都能够稳定达到16Gbps/Lane。实际应用仍需结合具体线长、线材、阻抗、连接器、PCB走线以及Tx/Rx器件进行信号完整性验证。

对于采购人员而言，AWG则是建立供应商技术边界的重要参数。如果采购需求是替代I-PEX 83014-100B-01-D，建议将完整型号、20Pin、200mm、1-1线位、40AWG Micro-Coaxial Cable以及20373-R20T-06连接器同时写入询价及技术规格文件，而不要只使用“20Pin极细同轴线”这种宽泛描述。CABLINE-SS系列还存在10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等不同Pin数产品，因此连接器Pin数同样需要严格确认。 通过完整参数锁定，可以降低替代产品在Pin数、线长、线位、连接器以及线材规格方面出现偏差的风险。

四、选型和兼容与替代方案参考及建议

对于需要进行I-PEX 83014-100B-01-D兼容替代的项目，建议按照“型号＋连接器＋Pin数＋Pitch＋线材规格＋线长＋线位”的方式进行综合确认。也就是说，替代产品不仅要能够使用20373-R20T-06这一线材端连接器，还应确认20Pin、0.4mm间距、200mm线长以及1-1线位，并根据原设备实际高速信号要求确认Micro-Coaxial Cable规格。CABLINE-SS系列资料显示，0.4mm Pitch属于其核心小型化结构，同时支持Micro-Coaxial Cable及多种AWG规格。 对于需要批量采购的项目，建议工程部门先完成样品尺寸、线序、连接器配合和电气性能验证，再由采购部门进行批量导入，这样可以避免只通过外观和料号相似度进行替代判断。

我们公司可提供：I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20Pin、0.4mm Pitch、20373-R20T-06连接器以及对应极细同轴线材规格进行兼容替代开发，并根据客户实际设备需求开展样品制作、工程验证和批量生产。对于工程师，我们重点关注线束结构、连接器配合、线位及电气性能的一致性；对于采购人员，则可以围绕完整型号和关键规格建立明确的替代采购标准，帮助客户降低单一品牌供应依赖，同时提高极细同轴线束供应链的灵活性。

五、总结：理解AWG，才能真正理解极细同轴线束的规格价值

AWG并不是一个单纯的“线材粗细编号”，而是工程师判断导体规格的重要基础参数。对于极细同轴线束而言，AWG数字越大通常意味着导体越细，而40AWG已经属于非常细的规格，适合高密度、小型化的线束设计。I-PEX CABLINE-SS系列将Micro-Coaxial Cable、0.4mm高密度连接器结构以及高速信号应用结合起来，为空间受限设备提供了紧凑的连接方案。 对于本次产品而言，I-PEX 83014-100B-01-D、20373-R20T-06、20Pin、0.4mm Pitch是进行产品识别和兼容替代时需要重点确认的核心信息。我们公司可提供：I-PEX 83014-100B-01-D兼容替代线束方案，面向工程打样、国产替代和批量制造，为客户提供极细同轴线束产品及配套制造服务。
