I-PEX 83013-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、20Pin极细同轴线束：面向高速信号与高密度连接的精密方案

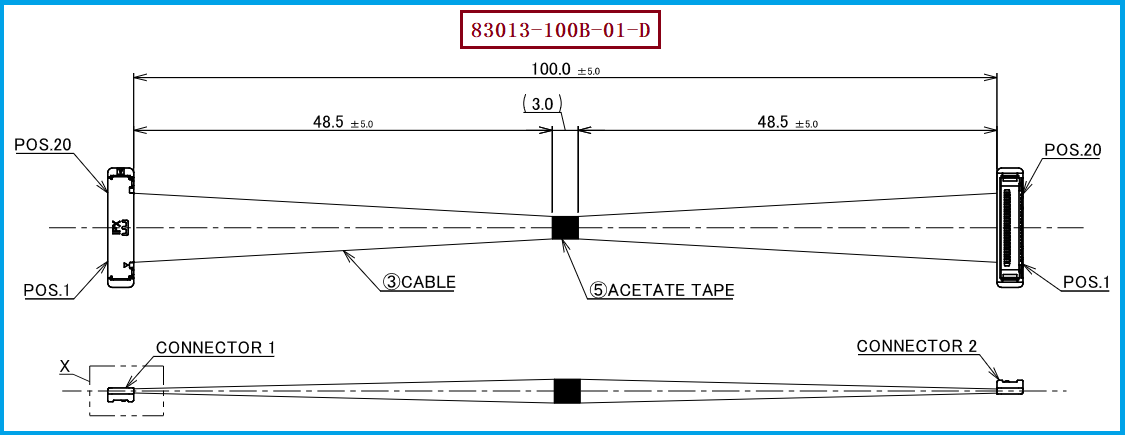

I-PEX 83013-100B-01-D是一款CABLINE-SS系列20Pin极细同轴线束，采用Micro-Coaxial Cable结构，产品核心特点包括20Pin、100mm级线束长度、40AWG极细同轴线材以及1-1线位定义。该产品在线材端使用的连接器型号为20373-R20T-06，属于CABLINE-SS 20Pin Plug Housing。CABLINE-SS系列采用0.4mm Contact Pitch的小型化连接结构，适用于设备内部空间有限、信号通道密集的电子产品。对于工程师而言，83013-100B-01-D的关键价值在于将多通道信号传输、极细线材以及小型连接器结合在一起，在有限空间内实现较高密度的内部连接；对于采购人员而言，进行选型或替代采购时，不能只确认“CABLINE-SS 20Pin”，还需要明确产品料号I-PEX 83013-100B-01-D、线材端连接器20373-R20T-06以及1-1线位定义，否则容易与同系列其他Pin数、长度或线位结构的产品混淆。

二、极细同轴线束与HDMI线谁速度快？不能简单用线材名称判断

“极细同轴线束与HDMI线谁速度快？”是工程项目中比较常见的问题，但两者实际上并不是完全处于同一个比较维度。HDMI属于完整的高速音视频接口标准，而极细同轴线束本质上属于设备内部高速信号连接组件，因此极细同轴线束本身并不存在一个脱离具体接口协议的固定“最高速度”。I-PEX官方CABLINE-SS系列资料给出的高速传输参考能力达到16Gbps/Lane，并列出了V-by-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen 2 10Gbps/Lane、HDMI 2.0 6Gbps/Lane以及eDP HBR2 5.4Gbps/Lane等高速应用参考。由此可以看出，极细同轴线束完全可以承担高速数字信号传输任务，但实际传输能力取决于线材结构、阻抗、长度、连接器、信号源、接收端以及整机信号完整性设计。换句话说，不能简单说“HDMI一定比极细同轴线束快”，也不能说“极细同轴线束一定比HDMI快”，因为HDMI是接口标准，而83013-100B-01-D属于内部连接线束，最终速度应该看它所承载的具体高速协议以及整套系统的SI验证结果。对于工程师来说，在高速项目中更应该关注Insertion Loss、Return Loss、Crosstalk、阻抗一致性和Eye Diagram等指标，而不是单独比较“GHz”或“Gbps”数字。

三、1-1线位定义是选型关键：工程师和采购人员需要避免同系列型号混淆

I-PEX CABLINE-SS 20Pin系列存在不同长度和不同线位结构的产品，因此I-PEX 83013-100B-01-D在替代选型时尤其需要确认其1-1线位定义。所谓1-1结构，是指Connector 1与Connector 2之间按照对应关系进行连接，即Pin 1对应Pin 1、Pin 2对应Pin 2，并按照对应关系延续。该结构与部分CABLINE-SS 20Pin 1-N线束存在明显区别，因此不能因为连接器同为20Pin、外观相似，就直接判定可以替换。对于工程师而言，设计替代线束时应同时确认20373-R20T-06连接器、20Pin规格、1-1线位、线材规格、长度及实际设备接口定义；对于采购人员而言，则建议在询价文件中直接写明完整型号I-PEX 83013-100B-01-D和20373-R20T-06，明确要求供应商按照1-1线位进行制造。这样不仅能够降低错料风险，也能够避免由于线序错误导致产品装机后出现信号异常。我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，可根据客户实际设备需求进行极细同轴线束设计、样品打样及批量生产，并围绕20373-R20T-06连接器、1-1线位及高速信号应用要求进行兼容性确认。

四、选型和兼容与替代方案参考及建议：从机械、电气到高速性能进行综合验证

对于需要替代I-PEX 83013-100B-01-D的项目，建议工程师和采购人员采用完整参数进行确认，而不是仅凭产品名称或连接器外观进行判断。首先需要确认20Pin连接器与20373-R20T-06的配合关系，其次确认极细同轴线束的长度、线材规格及1-1线位定义，同时还需要根据设备实际安装空间确认线束出线方向、弯折空间和连接器装配尺寸。对于高速应用，则应进一步进行阻抗、插入损耗、回波损耗、串扰以及整体信号完整性测试。如果原设备使用的是特定高速协议，也应按照实际协议要求进行验证。对于采购端，建议将I-PEX 83013-100B-01-D、20373-R20T-06、20Pin、1-1等关键条件直接写入采购技术要求，从源头减少规格偏差。我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，能够面向工程验证、小批量试制及批量生产提供极细同轴线束制造服务，为客户在原厂供应之外提供兼容替代及供应链优化选择。

五、产品优势与总结：高速、小型化与高密度连接兼顾的极细同轴线束

综合来看，I-PEX 83013-100B-01-D是一款面向高速、高密度电子设备内部连接应用的CABLINE-SS系列20Pin极细同轴线束，其线材端使用连接器型号为20373-R20T-06，并采用1-1线位定义。极细同轴线束与HDMI线并不存在简单的“谁速度更快”的绝对结论，HDMI是完整接口标准，而极细同轴线束则承担设备内部高速信号连接功能；I-PEX CABLINE-SS系列官方高速应用资料达到16Gbps/Lane级别参考能力，但具体线束能够支持的实际速率仍应结合具体协议、线长、线材、连接器及系统SI测试结果进行判断。对于工程师而言，选型时应重点关注线序、连接器、线材和高速信号完整性；对于采购人员而言，则应重点锁定完整产品料号和关键规格。我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，支持样品开发、工程验证及批量制造，为客户提供面向高速、小型化及高密度电子设备的极细同轴线束解决方案。

 I-PEX 83013-100B-01-D的核心特点在于20Pin高密度连接、极细同轴线材、20373-R20T-06连接器以及1-1线位结构。在实际高速应用中，与其简单比较极细同轴线束和HDMI谁更快，不如根据具体接口协议和系统信号完整性进行判断。对于需要国产替代、第二供应商导入或长期稳定供应的项目，我们公司可提供I-PEX 83013-100B-01-D兼容替代线束制造服务。
