I-PEX 82999-100B-01-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 82999-100B-01-D产品介绍

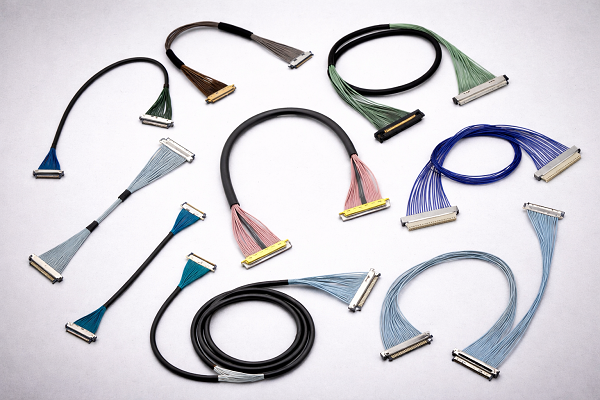

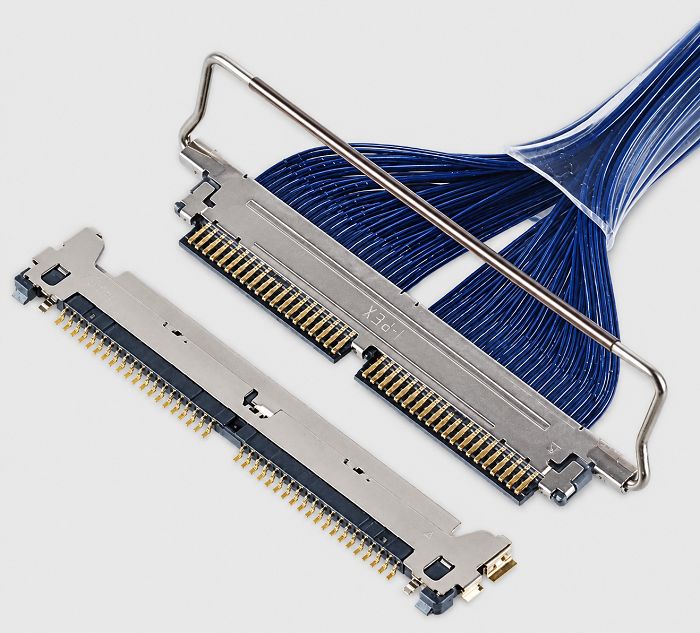

I-PEX 82999-100B-01-D属于CABLINE®-CAL系列30Pin Micro-Coaxial Harness极细同轴线束，标准规格为30Pin、40AWG、200mm、1-1。其线材端配套连接器型号为I-PEX 20777-030T-01，该连接器为CABLINE-CAL 30Pin Plug Housing，采用0.4mm Contact Pitch高密度结构，适配的Micro-Coaxial Cable规格包括AWG38、AWG40、AWG42和AWG44，其中本型号采用40AWG极细同轴线。对于工程师而言，82999-100B-01-D的选型不能只关注“30Pin”或“40AWG”，还需要同时确认200mm线长、1-1线束结构、连接器型号以及实际线位定义；对于采购人员而言，则建议以完整料号作为询价、打样及第二供应商开发的基础，避免因同系列产品规格接近而产生误选。上传资料确认，20777-030T-01属于CABLINE-CAL 30Pin Plug Housing。

CABLINE®-CAL平台本身采用低高度、高密度设计，资料显示其接触间距为0.4mm，信号Pin数量支持30Pin和40Pin，嵌合高度约为0.73±0.07mm，并采用Horizontal水平对插结构。对于笔记本电脑、薄型显示模组、平板电脑及其他内部空间受限的电子设备，这种Micro-Coax极细同轴线连接方式能够在有限空间内实现高密度信号布线。对于需要原厂替代、国产化替代或第二供应商的客户，我们公司可提供：I-PEX 82999-100B-01-D兼容替代线束方案，可围绕30Pin、40AWG、200mm、1-1及20777-030T-01等核心规格进行极细同轴线束生产制造。

二、极细同轴线能承受的最大电流是多少？

“极细同轴线能承受的最大电流是多少？”并不能简单用一个固定数字回答，因为极细同轴线的电流能力会受到AWG线径、导体结构、温升要求、环境温度、连续通电时间以及连接器端子的额定能力等因素影响。针对CABLINE®-CAL系列，上传的I-PEX资料给出了不同线径对应的额定电流，其中AWG44为0.1A/contact、AWG42为0.24A/contact、AWG40为0.3A/contact；更大的AWG36和AWG34离散导线分别为0.8A/contact和1.0A/contact。也就是说，对于本次82999-100B-01-D采用的40AWG极细同轴线，可以参考0.3A/contact这一CABLINE-CAL规格，但这个数值应理解为对应规格下的每接点额定电流参考值，而不能简单理解成整条30Pin线束可以承受30×0.3A的总电流。

从工程设计角度来看，40AWG的优势并不是承载大电流，而是在极细尺寸、空间利用率与信号传输需求之间取得平衡。I-PEX公开的CABLINE-CAL高速测试条件采用30Pin连接器、AWG40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment，系列最大传输速率参考值为40Gbps/lane PAM3。因此，82999-100B-01-D这类40AWG极细同轴线束更适合被理解为面向高密度、高速信号连接的线束方案；如果客户实际应用涉及电源供电或持续较大电流，则需要根据实际Pin Assignment、环境温度、通电时间和温升要求重新进行工程验证，而不能仅以0.3A/contact作为所有使用条件下的绝对最大电流。

三、40AWG极细同轴线与30Pin 0.4mm连接器的应用价值

对于I-PEX 82999-100B-01-D而言，40AWG极细同轴线与CABLINE-CAL 30Pin、0.4mm Pitch连接器形成了高密度连接组合。较细的线材有利于减少线束占用空间，而0.4mm Pitch连接器能够在有限PCB区域内布置较多信号接点；同时CABLINE-CAL的低高度结构适用于对内部空间高度敏感的设备。I-PEX资料还显示，CABLINE-CAL支持AWG38～AWG44 Micro-Coaxial Cable，说明40AWG属于该系列明确支持的Micro-Coax线材规格。

对于工程师而言，在设计82999替代方案时，应重点确认30Pin、40AWG、200mm、1-1、0.4mm Pitch以及20777-030T-01等参数是否保持一致，同时根据实际信号类型进一步确认阻抗、插入损耗、回波损耗、串扰和信号完整性。特别需要注意的是，I-PEX高速测试采用的是100mm线长，因此其高速测试结果属于特定测试条件下的参考数据，不能直接等同于200mm长度82999在线路板实际系统中的最终性能。对于采购人员，则建议在询价文件中同时锁定线长和1-1结构，而不要仅提出“30Pin、40AWG极细同轴线”，这样能够减少供应商提供错误长度或不同Harness结构产品的风险。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82999-100B-01-D进行兼容与替代时，建议将CABLINE-CAL系列、30Pin、0.4mm Pitch、40AWG、200mm、1-1、20777-030T-01作为第一层规格确认条件，再进一步确认实际设备中的线位排列、连接器配合状态、线束走向以及安装空间。尤其需要区分CABLINE-CAL同系列的1-N与1-1结构，即使Pin数、线径和长度接近，也不能仅凭外观判断是否能够直接替换。对于涉及高速数据传输的应用，还应以实际200mm线束进行电气性能验证；对于涉及供电的应用，则应根据实际负载和温升条件确认电流能力。资料显示，CABLINE-CAL的AWG40参考额定电流为0.3A/contact，因此可作为工程选型的重要参考参数，但最终量产规格仍应以实际产品测试和客户技术要求为准。

我们公司专注于极细同轴线束生产制造，可根据原厂产品料号、工程图及客户样品进行兼容替代开发，针对I-PEX 82999-100B-01-D可围绕30Pin、40AWG、200mm、1-1及20777-030T-01连接器进行规格匹配。我们公司可提供：I-PEX 82999-100B-01-D兼容替代线束方案，可面向工程验证、第二供应商导入、国产化替代及批量采购需求进行样品打样和规格确认。对于客户关心的电流能力，我们可以根据实际线材规格、Pin定义、工作环境及负载条件进行针对性验证，而不是简单套用一个通用电流数值。

五、I-PEX 82999-100B-01-D产品总结

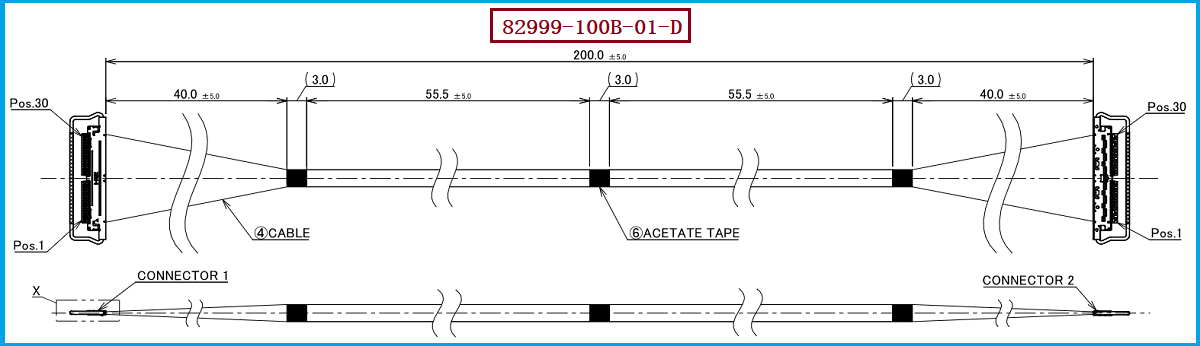

综合来看，I-PEX 82999-100B-01-D是一款CABLINE®-CAL系列30Pin、40AWG、200mm、1-1极细同轴线束，配套线材端连接器型号为20777-030T-01，连接器采用0.4mm Pitch高密度结构。对于“极细同轴线能承受的最大电流是多少？”这一问题，针对CABLINE-CAL的40AWG规格，资料给出的额定电流参考为0.3A/contact；但这并不意味着所有40AWG极细同轴线在任何环境下都可以无限制地持续承载0.3A，更不能将其简单乘以30Pin作为整条线束的允许电流。实际电流能力仍需结合温升、环境、通电时间、Pin Assignment及具体线材结构进行确认。

因此，在工程选型和采购替代过程中，建议把82999-100B-01-D + 30Pin + 40AWG + 200mm + 1-1 + 20777-030T-01 + 0.3A/contact参考值作为完整技术识别信息。我们公司可提供I-PEX 82999-100B-01-D兼容替代线束方案，围绕原产品核心规格进行极细同轴线束生产制造，并可根据客户实际项目需求开展样品、规格及电气性能验证，为工程师提供可靠的替代开发支持，为采购人员提供第二供应商和国产化替代选择。
