I-PEX 82998-100B-01-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 82998-100B-01-D极细同轴线束产品介绍

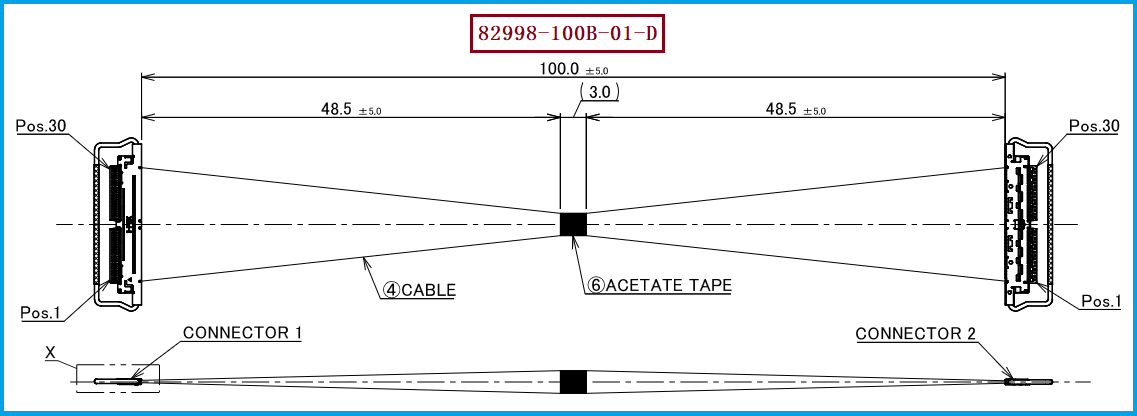

I-PEX 82998-100B-01-D 是CABLINE®-CAL系列30Pin极细同轴线束产品，对应I-PEX官方资料中的30Pin Micro-Coaxial Harness、40AWG、100mm、1-1标准配置。该产品采用CABLINE-CAL系列连接器平台，连接器为0.4mm间距、水平对插结构，可用于对空间高度和布线密度要求较高的电子设备内部信号连接。I-PEX官方资料显示，CABLINE-CAL支持30Pin、40Pin信号规格，Micro-Coaxial Cable支持AWG38、AWG40、AWG42、AWG44，其中82998对应40AWG；其嵌合高度为0.73±0.07mm，最大高度0.8mm，工作温度范围为**-40℃～+85℃。对于工程师而言，82998-100B-01-D的关键识别参数应同时确认30Pin、40AWG、100mm、1-1**，而不能只依据连接器Pin数进行判断；对于采购人员而言，则建议以完整原厂料号作为询价和替代开发基准。

我们公司专注于极细同轴线束的生产制造，可根据原厂工程图、产品规格和客户实际应用要求进行兼容替代开发。我们公司可提供：I-PEX 82998-100B-01-D兼容替代线束方案，围绕30Pin、40AWG、100mm、1-1等核心规格进行极细同轴线束生产，为工程师提供样品开发、规格确认和兼容验证支持，同时为采购人员提供第二供应商导入、国产化替代及批量供应方案。

二、极细同轴线束能抗多少伏电压？

这是工程师和采购人员在选型时经常关注的问题，但需要特别注意：极细同轴线束的“耐多少伏电压”不能仅根据AWG、Pin数或连接器间距直接判断。 对于I-PEX 82998-100B-01-D，目前I-PEX公开的CABLINE-CAL产品资料明确列出了工作温度、线材AWG、电流额定值等参数，但没有在该公开资料中明确给出82998-100B-01-D整条Harness的具体“耐电压/Dielectric Withstanding Voltage”数值。因此，在没有原厂明确耐压测试条件和数值的情况下，不建议直接宣称该产品可以承受某一个固定电压，例如500V、1000V或更高电压。对于极细同轴线而言，实际耐压能力与绝缘材料、同轴结构、导体与屏蔽层之间的绝缘设计、相邻线之间的间距、端接结构以及测试方法有关，而连接器本身还需要考虑接触间距和绝缘结构。I-PEX目前公开资料对CABLINE-CAL给出的主要电气指标之一是电流能力，其中AWG40为0.3A/contact，这一参数属于电流额定值，并不能直接换算成耐电压值。

因此，如果客户项目涉及电源电压、绝缘耐压或高压测试，建议工程师向线束供应商明确提出耐压测试电压、测试时间、漏电流判定标准以及测试对象，例如是“芯线对屏蔽层”还是“相邻导体之间”的耐压测试，再根据实际线材和端接结构进行确认。对于高速信号用极细同轴线束，还应注意“耐压能力”和“高速传输性能”属于不同维度：耐压主要关注绝缘与电气安全，高速性能则更多关注阻抗、插入损耗、回波损耗、串扰和信号完整性。I-PEX官方对CABLINE-CAL给出的高速传输能力为40Gbps/lane PAM3（Reference Only），其公开测量条件采用CABLINE-CAL 30Pin、AWG40、45Ω、100mm Micro-Coaxial Cable及GSSGSSG Pin Assignment；该数据属于系列高速应用参考条件，并不能直接作为82998在任意电压、任意系统和任意环境下的性能保证。

三、30Pin 0.4mm间距与1-1结构的工程应用价值

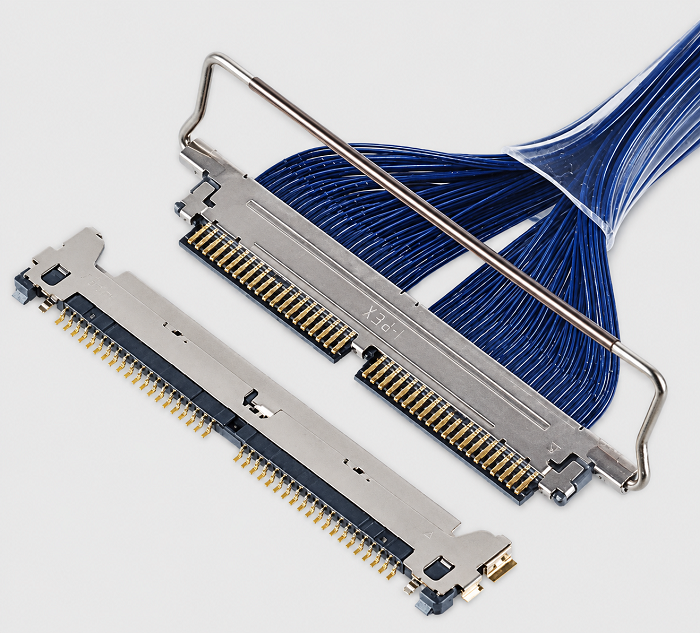

I-PEX 82998-100B-01-D采用30Pin连接器平台，连接器触点间距为0.4mm，并采用水平对插方式；其标准Harness配置为40AWG、100mm、1-1。对于笔记本电脑、平板电脑、薄型显示设备、便携式电子产品以及其他内部空间有限的电子设备，这种高密度、低高度的极细同轴连接方案可以减少连接区域占用，并满足内部高速信号传输需求。CABLINE-CAL还采用机械锁扣设计，I-PEX资料说明只有公座与母座完全嵌合后机械锁扣才能锁定，有助于降低半嵌合以及连接器脱出风险。对于工程师来说，82998的1-1结构尤其值得关注，因为I-PEX同系列还存在30Pin、40AWG、100mm的1-N结构产品82873-100B-02-D，两者虽然Pin数、AWG和标准长度相同，但线束结构不同，因此在进行替代时必须核对实际线位连接关系。

对于采购人员而言，如果正在寻找82998-100B-01-D的兼容替代供应商，建议不要只提出“30Pin 0.4mm连接器+40AWG极细同轴线”的采购条件，而应明确要求供应商按照I-PEX 82998-100B-01-D、30Pin、40AWG、100mm、1-1进行规格确认。同时，如果客户对耐电压有明确要求，应将耐压项目单独列入技术规格书，要求供应商提供对应测试数据，而不能用连接器的电流额定值替代耐压指标。这样既有利于工程师进行设计验证，也有利于采购部门进行供应商技术能力和产品一致性评估。

四、选型和兼容与替代方案参考及建议

对于I-PEX 82998-100B-01-D的选型与替代，建议首先确认CABLINE-CAL系列、30Pin、0.4mm Pitch、40AWG、100mm、1-1这些关键条件，再进一步确认连接器配合结构、线材结构、端接方式、线位定义和设备内部安装空间。如果用于高速信号传输，还应根据实际应用确认阻抗及Signal Integrity相关指标；如果涉及电源或高压环境，则应另外确认线束实际耐压规格。尤其需要注意的是，I-PEX公开资料显示CABLINE-CAL支持40Gbps/lane PAM3，但同时明确属于Reference Only，实际应用仍需根据具体线长、线材、Pin Assignment和系统设计进行验证。对于82998这种100mm标准Harness，不能把连接器系列的参考传输能力简单等同于所有实际应用条件下的最终系统性能。

在兼容替代方面，我们公司可围绕原厂产品进行极细同轴线束的定制和替代开发，重点对应I-PEX 82998-100B-01-D、30Pin、0.4mm间距、40AWG、100mm、1-1等关键参数，并可根据客户项目要求进一步确认耐压、电气性能、线位结构及端接可靠性。我们公司可提供：I-PEX 82998-100B-01-D兼容替代线束方案，适用于正在进行第二供应商开发、原厂替代、国产化替代或批量采购的客户。对于有明确耐压要求的项目，可在前期规格确认阶段将目标耐压值及测试方法纳入产品技术要求，再根据实际线材和连接器配置进行验证，从而避免仅凭通用参数判断产品是否满足高压应用需求。

五、I-PEX 82998-100B-01-D极细同轴线束总结

综合来看，I-PEX 82998-100B-01-D是一款CABLINE®-CAL系列30Pin、40AWG、100mm、1-1极细同轴线束产品，采用0.4mm间距、水平对插的低高度连接器平台，适合高密度、薄型化设备内部信号连接。I-PEX官方资料显示CABLINE-CAL系列嵌合高度为0.73±0.07mm，最大高度0.8mm，工作温度范围为-40℃～+85℃，并给出40Gbps/lane PAM3的高速传输参考指标。

关于“极细同轴线束能抗多少伏电压？”，更准确的工程答案是：不能仅凭40AWG或0.4mm间距直接确定，需要依据具体线材绝缘结构、连接器结构以及实际耐压测试条件确认。 对于82998-100B-01-D，目前公开I-PEX资料没有明确给出该完整Harness的具体耐电压数值，因此官网宣传和采购选型时不宜虚构固定耐压值。对于有耐压要求的客户，应以实际产品测试数据和双方确认的技术规格为准。我们公司可提供I-PEX 82998-100B-01-D兼容替代线束方案，围绕30Pin、0.4mm间距、40AWG、100mm、1-1等核心规格进行极细同轴线束生产制造，并可根据客户项目要求配合进行规格确认与兼容验证。
