I-PEX 83000-100B-01-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 83000-100B-01-D极细同轴线束产品介绍

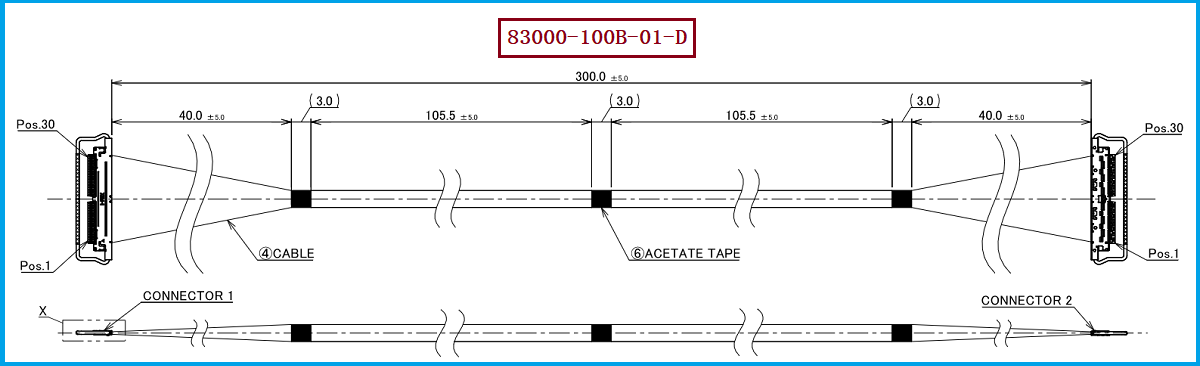

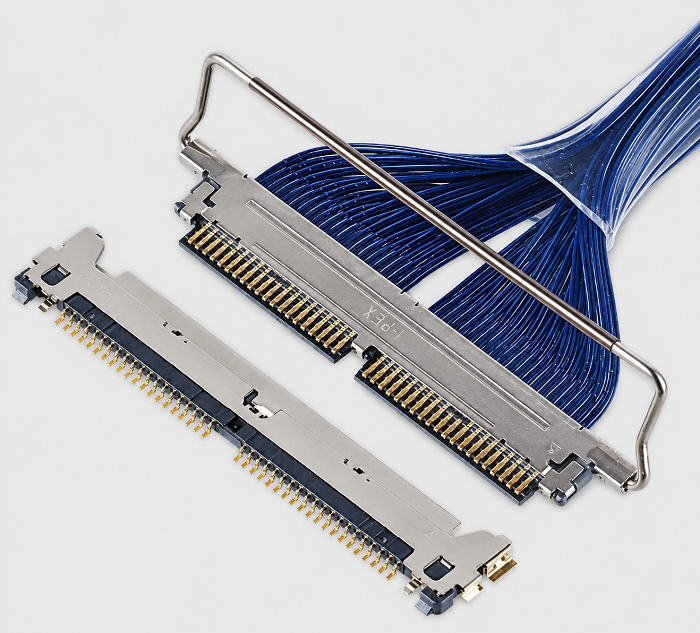

随着笔记本电脑、平板设备、显示模组以及高性能电子设备不断向轻薄化、高速化方向发展，内部连接线束对空间占用、信号完整性以及可靠性的要求越来越高。I-PEX 83000-100B-01-D作为CABLINE®-CAL系列30Pin极细同轴线束产品，采用30Pin、40AWG Micro-Coaxial Cable（极细同轴线）、300mm长度、1-1 Harness结构，配套线材端连接器型号为I-PEX 20777-030T-01。该连接器属于CABLINE-CAL系列30Pin连接器，采用**0.4mm Pitch（端子间距）**设计，可实现高密度、小空间条件下的信号连接。

对于工程师而言，83000-100B-01-D在设计选型时，需要同时关注连接器Pitch、Pin数量、线材AWG、线束长度以及Harness结构等关键参数，而不能只根据连接器外观或Pin数量判断是否兼容。对于采购人员而言，完整料号是确保供应商准确报价、样品验证以及批量导入的重要依据。我们公司专注于极细同轴线束生产制造，可根据原厂规格进行兼容开发，我们公司可提供：I-PEX 83000-100B-01-D兼容替代线束方案，满足客户在第二供应商开发、国产化替代以及批量采购方面的需求。

二、如何根据Pitch选极细同轴线？

在极细同轴线束选型过程中，Pitch（连接器端子间距）是非常重要的设计参数之一。Pitch决定了连接器端子的排列密度，也直接影响线束整体尺寸、PCB布局空间以及信号连接数量。对于I-PEX 83000-100B-01-D而言，其配套连接器型号为20777-030T-01，采用0.4mm Pitch结构，这意味着相邻端子之间的中心距离为0.4mm，属于高密度微型连接方案。

工程师在根据Pitch选择极细同轴线时，不能简单认为Pitch越小越好，而应根据产品实际需求进行匹配。通常情况下，较小Pitch连接器适用于空间受限、高Pin数、高集成度产品，例如超薄笔记本、显示模组以及高速信号设备；但Pitch缩小后，对线束加工精度、端接工艺、连接器匹配精度以及装配可靠性提出更高要求。因此，在选择极细同轴线束时，需要同时考虑连接器Pitch、线径规格、阻抗要求、信号频率以及安装环境。

对于83000-100B-01-D，该产品采用0.4mm Pitch连接器+40AWG极细同轴线组合，在实现小型化连接的同时，可以满足高速信号传输需求。CABLINE-CAL系列支持Micro-Coaxial Cable应用，其中40AWG属于该系列常用极细同轴线规格，适合需要兼顾空间节省和信号性能的应用场景。

三、40AWG极细同轴线与0.4mm Pitch连接方案的工程优势

I-PEX 83000-100B-01-D采用的40AWG极细同轴线，相比传统较粗规格线材，具有更小外径、更高布线灵活性以及更好的空间适应能力。在电子设备内部空间越来越有限的情况下，40AWG Micro-Coaxial Cable能够帮助设计人员减少线束占用空间，同时保持较好的信号屏蔽能力。

对于工程设计人员而言，0.4mm Pitch连接器与40AWG极细同轴线的组合，需要重点关注高速信号应用中的阻抗控制、插入损耗、串扰以及信号完整性问题。极细同轴线由于采用同轴结构，能够有效降低外部电磁干扰（EMI）影响，提高高速信号传输稳定性。

对于采购人员而言，在寻找替代供应商时，需要明确产品完整规格，包括：I-PEX 83000-100B-01-D、30Pin、20777-030T-01连接器、40AWG线材、300mm长度以及1-1结构。如果只提出“30Pin极细同轴线”或“0.4mm Pitch线束”等条件，容易导致供应商提供不同结构产品，造成后续装配或性能验证风险。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83000-100B-01-D进行选型或替代开发时，建议工程师和采购人员优先确认连接器平台及关键规格，包括CABLINE-CAL系列、30Pin、0.4mm Pitch、20777-030T-01连接器、40AWG Micro-Coaxial Cable、300mm长度以及1-1 Harness结构。其中Pitch决定连接器尺寸和密度，AWG决定线材规格，而Harness结构则决定两端连接关系，这些参数必须同时匹配。

在兼容替代过程中，不建议仅依据连接器型号进行替换，因为同系列产品可能存在不同长度、不同线位结构以及不同端接方式。例如30Pin、40AWG产品可能同时存在不同Harness结构，外观相近但实际应用并不一定兼容。因此，在导入替代方案前，应进行样品确认、机械尺寸验证、电气性能测试以及可靠性验证。

我们公司可提供：I-PEX 83000-100B-01-D兼容替代线束方案，可根据客户提供的产品规格、工程图或样品进行极细同轴线束开发制造。针对0.4mm Pitch、40AWG Micro-Coaxial Cable等高精度产品，我们能够配合客户进行规格确认，帮助客户降低供应链风险，实现稳定量产。

五、产品总结

I-PEX 83000-100B-01-D极细同轴线束是一款面向高密度电子设备连接应用的CABLINE-CAL系列产品，核心规格为：30Pin、0.4mm Pitch、40AWG极细同轴线、300mm长度、1-1结构，并采用20777-030T-01连接器。该产品通过微型Pitch连接器与极细同轴线结合，在有限空间内实现高密度、高可靠性的信号连接。

在极细同轴线束选型过程中，Pitch是连接器选择的重要依据，但不能单独作为判断标准，还需要结合Pin数量、AWG规格、线束长度、结构定义以及实际信号需求综合评估。我们公司可提供I-PEX 83000-100B-01-D兼容替代线束方案，帮助客户实现极细同轴线束国产替代、供应链优化以及批量生产需求，为工程设计和采购选型提供可靠支持。

我是【世贸电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
