I-PEX 82874-100B-02-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 82874-100B-02-D极细同轴线束产品介绍

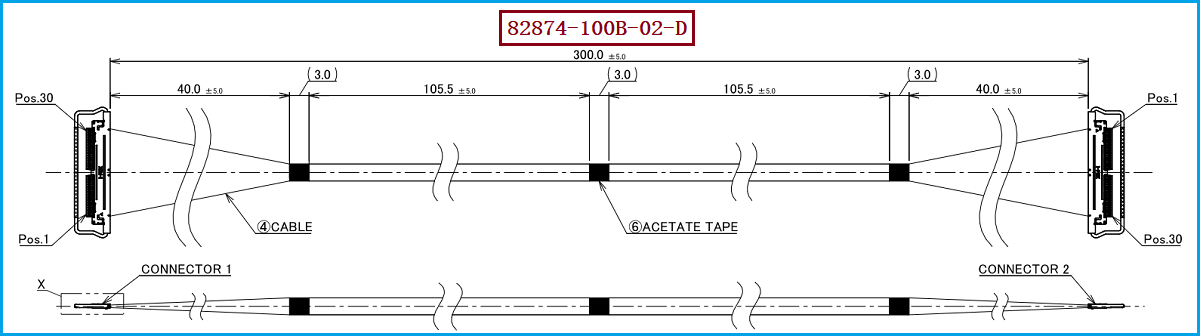

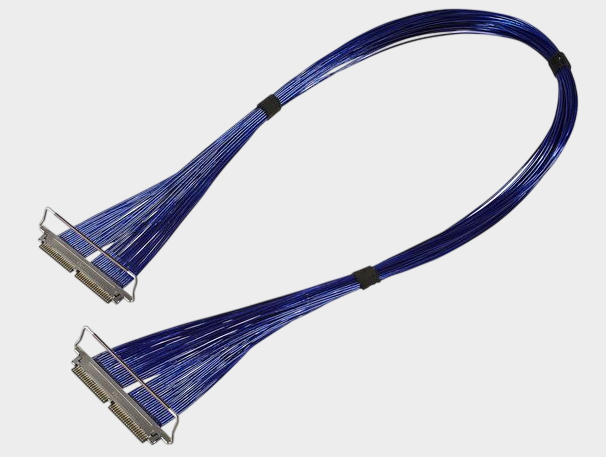

I-PEX 82874-100B-02-D 是CABLINE®-CAL系列30Pin Micro-Coaxial Harness极细同轴线束产品，标准配置为30Pin、40AWG极细同轴线、300mm、1-N，线材端使用的连接器型号为 I-PEX 20777-030T-01，该型号属于CABLINE-CAL 30Pin Plug Housing。I-PEX CABLINE-CAL系列采用0.4mm Pitch、Horizontal水平对插、低嵌合高度及Mechanical Lock机械锁扣结构，资料显示其嵌合高度为0.73±0.07mm，并支持30Pin、40Pin等规格。对于工程师而言，这类低高度、高密度Micro-Coax连接方案能够满足薄型设备内部空间受限情况下的信号连接需求；对于采购人员而言，则可以通过82874-100B-02-D、30Pin、40AWG、1-N这些核心参数快速锁定原厂对应规格，避免因Pin数、线径或线位结构不同而产生错误替代。上传资料中的CABLINE-CAL样品评估型号也明确列出了30Pin、40AWG、L=300mm、1-N对应的82874-100B-02-D，并将82873、82437分别对应100mm、200mm版本，因此82874的产品识别重点之一就是其300mm线长。

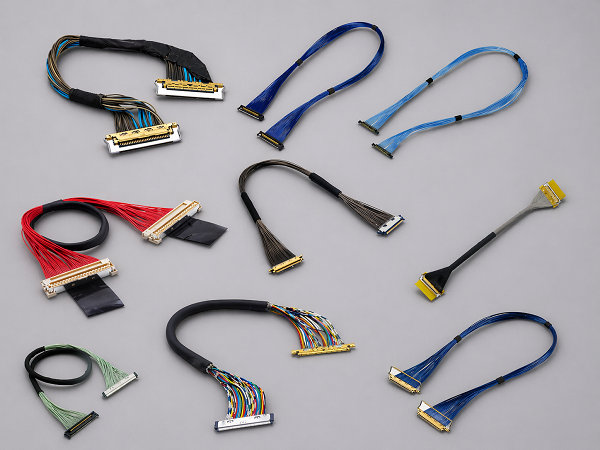

我们公司专注于极细同轴线束的生产制造，可根据原厂料号、工程图、样品及客户实际使用要求进行兼容替代开发。我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，围绕30Pin、40AWG、300mm、1-N以及20777-030T-01连接器等关键规格进行生产制造，为工程师提供样品开发、规格确认及兼容验证支持，同时为采购人员提供第二供应商导入、国产化替代以及批量供应选择。

二、极细同轴线束在不同温度下性能会变化吗？

答案是：会发生变化，但具体变化程度需要结合线材、连接器、频率、结构以及实际工作环境进行判断。 I-PEX CABLINE-CAL资料给出的工作温度范围为**-40℃～+85℃，说明该连接器系列针对这一温度范围进行了规格定义。对于极细同轴线束而言，温度变化可能通过导体电阻、绝缘材料介电特性、线材机械特性以及连接器接触状态等因素影响整体电气表现。在高速信号应用中，工程师尤其需要关注温度变化后阻抗、Insertion Loss（插入损耗）、Return Loss（回波损耗）以及Signal Integrity（信号完整性）**是否仍然满足系统要求。因此，“能否在某个温度下工作”和“在该温度下高速信号性能是否完全不变”是两个不同的问题。上传资料明确指出，CABLINE-CAL支持AWG38、AWG40、AWG42、AWG44 Micro-Coax，并列出AWG40为0.3A/contact的参考电流能力；这些参数同样说明实际项目不能脱离线材规格和工作条件单独判断性能。

对于I-PEX 82874-100B-02-D这款30Pin、40AWG、300mm极细同轴线束，如果应用于高速显示或高速数据传输设备，建议工程师不仅验证常温下的电气性能，还应根据实际产品环境进行高温、低温或温度循环后的性能验证。I-PEX公开的CABLINE-CAL高速测试条件为30Pin连接器、AWG40 Micro-Coaxial Cable、45Ω、100mm、GSSGSSG Pin Assignment，并给出40Gbps/lane PAM3的参考传输能力；但这一测试条件中的线长是100mm，而82874标准Harness为300mm，因此不能直接把该测试结果理解为82874在所有温度及300mm实际应用条件下的性能保证。对于替代产品，工程师更应该关注实际300mm线束在目标工作温度和目标传输频率下的测试数据。

三、30Pin、40AWG、1-N结构带来的工程应用价值

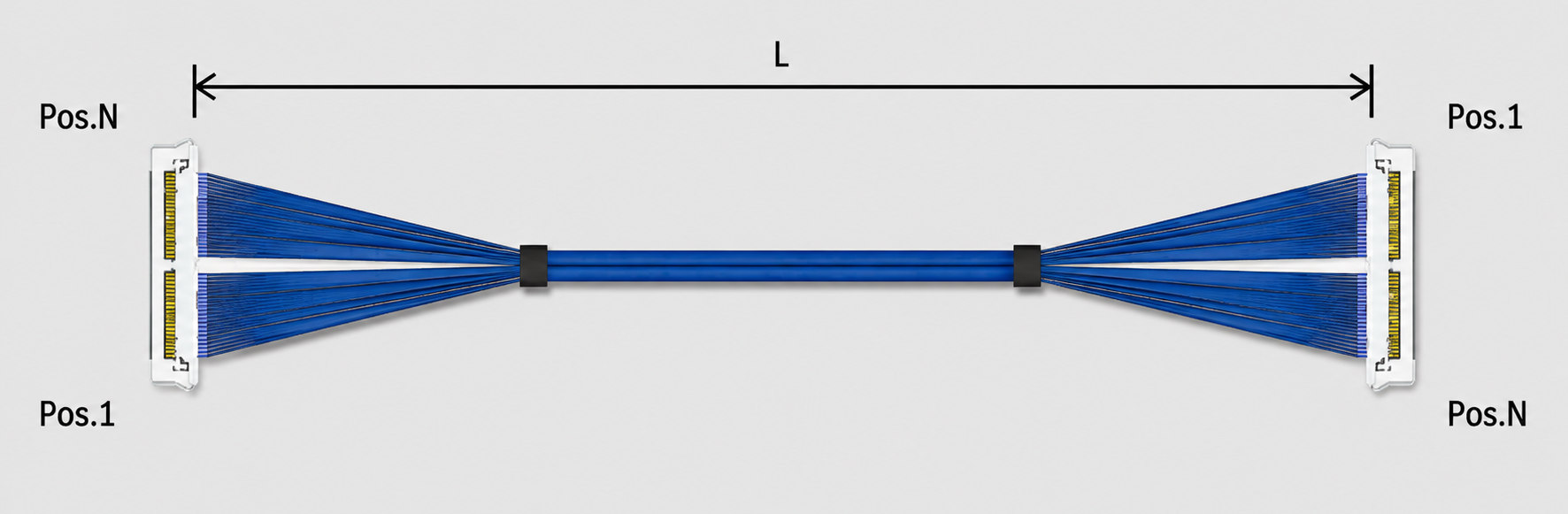

从产品结构来看，I-PEX 82874-100B-02-D采用30Pin高密度连接、40AWG极细同轴线以及1-N线位定义，配套线材端连接器为20777-030T-01。CABLINE-CAL采用0.4mm Pitch和低高度结构，其中资料显示30Pin、40Pin均属于该系列可用Pin规格；同时产品详情强调其面向低高度空间应用，并通过机械锁扣结构提高连接可靠性。对于工程师来说，1-N线位结构意味着在进行替代设计时，不能只核对“30Pin”这一项目，还需要确认原设备的线位定义、信号与地线排列、连接器方向及端接关系是否一致；尤其在高速信号应用中，Pin Assignment会直接关系到阻抗控制、串扰和信号完整性。对于采购人员而言，则应避免仅依据“外观相同”或“连接器型号相同”判断兼容，而应将82874-100B-02-D + 20777-030T-01 + 30Pin + 40AWG + 1-N作为一个完整的规格组合进行供应商确认。

此外，CABLINE-CAL的机械锁扣设计也是实际量产应用中值得关注的特征。资料显示，只有Plug与Receptacle完全嵌合后，机械锁扣才能锁定，这有助于降低半插、松脱及非完全连接所造成的接触可靠性风险。对于笔记本电脑、薄型显示模组、高速摄像设备以及其他内部空间紧凑的电子设备而言，低高度连接器与极细同轴线组合能够兼顾空间利用率和高速信号连接需求。对于替代开发，则建议同时验证连接器机械配合、线材端接质量、线位定义以及高速电气性能，而不是仅针对某一个尺寸参数进行替换。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82874-100B-02-D进行兼容替代时，工程师和采购人员建议首先确认30Pin、40AWG、300mm、1-N、20777-030T-01这几个核心条件，其中“1-N”尤其需要注意，因为I-PEX同系列同时存在1-N与1-1不同结构，不能因为Pin数量和线材规格相同就直接互换。其次需要确认连接器Pitch是否为0.4mm、插拔方向、机械锁扣结构、线束出口方向以及实际装配空间；高速应用还应进一步确认特性阻抗、传输速率、差分信号设计以及实际Pin Assignment。上传资料也明确指出，替代CABLINE-CAL线束时需要重点确认Pitch、Pin数量、AWG、阻抗、插损、信号完整性以及机械结构等因素。

在温度适应性方面，建议替代供应商不仅提供常温样品，还应根据客户实际工作环境进行温度条件下的可靠性及电气性能验证。尤其对于300mm极细同轴线束，不能简单以短长度线束的测试结果替代实际产品数据。采购人员如果正在寻找第二供应商或国产化替代方案，可以以原厂I-PEX 82874-100B-02-D为基准进行规格冻结，再要求替代厂家按照相同Pin数、线径、长度、线位定义和连接器型号进行样品确认。我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，可围绕20777-030T-01连接器、30Pin、40AWG、300mm、1-N线位定义进行极细同轴线束生产制造，并可根据客户实际应用需求配合开展样品打样、规格确认和兼容性验证。

五、I-PEX 82874-100B-02-D极细同轴线束总结

综合来看，I-PEX 82874-100B-02-D是一款CABLINE®-CAL系列30Pin极细同轴线束，核心配置为30Pin、40AWG、300mm、1-N，线材端配套连接器型号为20777-030T-01。其配套连接器平台采用0.4mm Pitch、低嵌合高度、水平对插及机械锁扣设计，面向薄型化、高密度和高速信号连接应用；CABLINE-CAL官方高速测试采用AWG40、45Ω、100mm Micro-Coaxial Cable，并给出40Gbps/lane PAM3的参考传输能力。

关于“极细同轴线束在不同温度下性能会变化吗？”，答案是会，温度变化可能对导体电阻、材料特性、阻抗以及高速信号完整性产生影响，因此工程应用不能只看连接器的工作温度范围，还需要结合实际线材、长度、频率和系统环境进行验证。对于正在寻找原厂替代、第二供应商或国产化替代方案的企业，我们公司可提供I-PEX 82874-100B-02-D兼容替代线束方案，围绕原产品的30Pin、40AWG、300mm、1-N线位定义及20777-030T-01连接器等核心规格进行极细同轴线束生产制造，为工程师提供兼容开发支持，为采购人员提供稳定的替代供应选择。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
