I-PEX 82437-100B-02-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 82437-100B-02-D极细同轴线束产品介绍

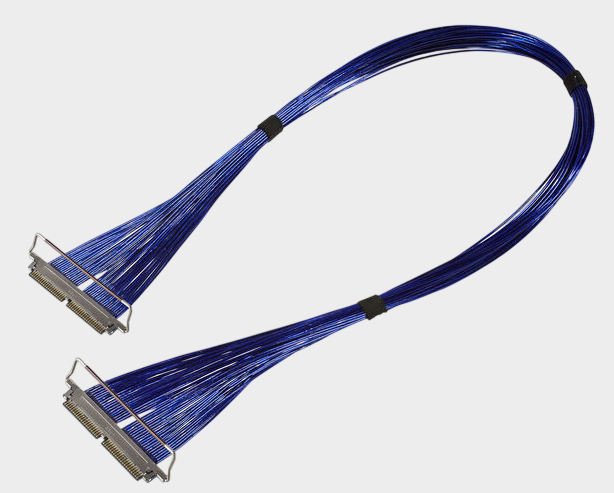

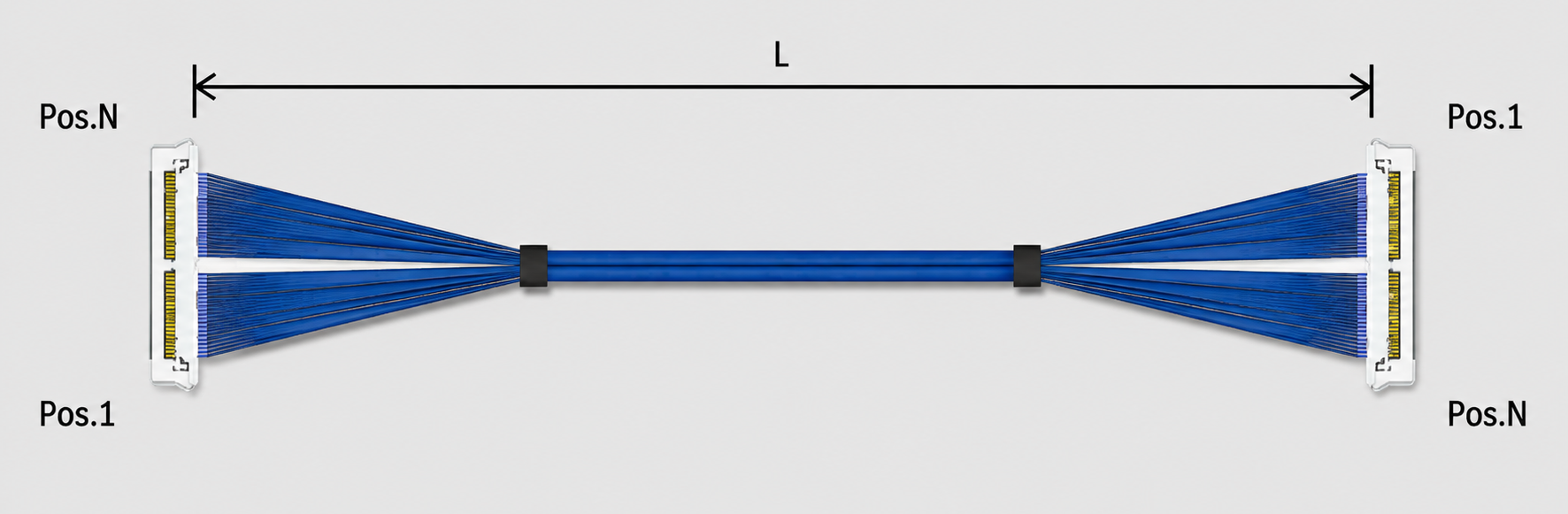

I-PEX 82437-100B-02-D 是CABLINE®-CAL系列30Pin Micro-Coaxial Harness（极细同轴线束）产品，官方标准Harness资料明确对应 30Pin、40AWG Micro-Coaxial Cable、200mm、1-N配置。该型号线束上使用的线材端连接器型号为 I-PEX 20777-030T-01，属于CABLINE-CAL 30Pin Plug Housing。CABLINE-CAL系列采用 0.4mm Contact Pitch、Horizontal水平对插、低嵌合高度及Mechanical Lock机械锁扣设计，官方给出的嵌合高度为 0.73±0.07mm，最大高度约0.8mm，适用于对内部安装空间和高速信号传输有较高要求的电子设备。

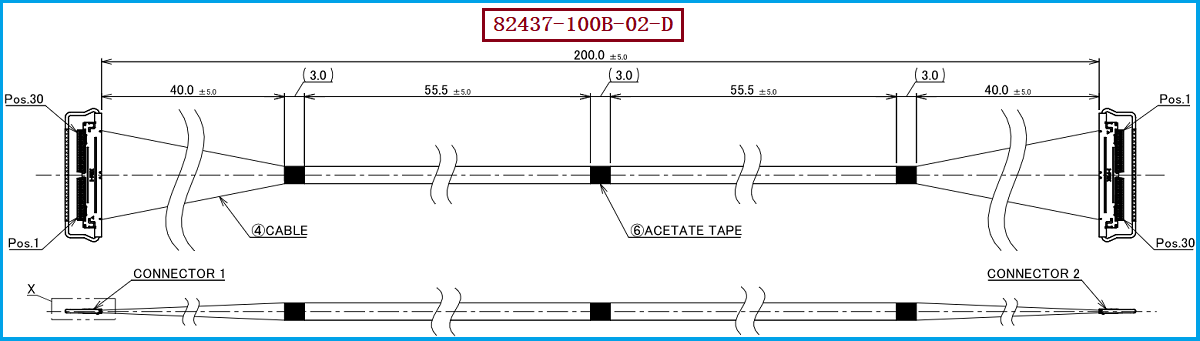

从工程设计和采购应用角度来看，I-PEX 82437-100B-02-D的关键识别参数非常明确：30Pin、40AWG、200mm和1-N。尤其需要注意的是，82437与同系列的82873、82874虽然同为30Pin、40AWG、1-N结构，但线长分别对应200mm、100mm和300mm，因此实际项目中不能仅根据连接器型号相同就认为不同料号可以直接互换。I-PEX官方也明确说明，Harness规格发生变化时，Part Number需要随之变化。

我们公司专注于极细同轴线束的生产制造，可针对客户原有I-PEX线束进行规格分析、样品开发及兼容替代。我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，围绕30Pin、40AWG、200mm以及配套连接器等关键要求进行生产制造，为工程师提供替代开发支持，也为采购人员提供第二供应商、国产化替代及批量供应方案。

二、40AWG极细同轴线束的典型衰减率是多少？

在工程师选择极细同轴线束时，“40AWG极细同轴线束的典型衰减率是多少？”是一个非常重要的问题。需要首先明确，衰减通常使用 dB 表示，并且需要结合频率和长度进行评价，例如dB/100mm、dB/m等。频率越高，极细同轴线中的导体损耗、介质损耗以及其他高频效应通常越明显，因此不能脱离工作频率直接给出一个固定的“40AWG衰减率”。对于本型号 82437-100B-02-D，I-PEX公开的产品资料明确给出了30Pin、AWG40、200mm的Harness规格，但其公开页面并没有提供一个可直接作为该200mm线束“典型衰减率”的固定dB数值，因此在官网宣传中不宜人为指定一个未经测试的具体衰减值。

从实际工程测试角度，更合理的方式是查看特定频率下的 Insertion Loss（插入损耗）。例如I-PEX对CABLINE-CAL进行高速性能展示时，采用 30Pin连接器、AWG40 Micro-Coaxial Cable、45Ω、100mm长度以及GSSGSSG Pin Assignment作为测试条件，并将CABLINE-CAL的参考传输能力标注为最高 40Gbps/lane PAM3。由于该公开测试条件中的线长为100mm，而82437-100B-02-D的实际长度为200mm，因此不能直接把100mm测试结果当作200mm线束的衰减结果；工程上应针对实际200mm长度进行Insertion Loss、Return Loss、Crosstalk及S参数测试。

因此，对于采购人员而言，与其单纯询问“这条40AWG线衰减多少dB”，更建议向线束供应商明确提出测试频率、测试长度、特性阻抗以及Insertion Loss曲线等要求；对于工程师而言，则应结合目标高速协议、实际线长和系统链路预算判断线束是否满足要求。尤其对于200mm极细同轴线束，长度已经成为高速信号损耗评估的重要因素，最终应以实际产品测试数据作为选型和替代验证依据。

三、30Pin、40AWG、200mm极细同轴线束的工程应用优势

CABLINE®-CAL系列采用 0.4mm Pitch和低高度结构，其中30Pin连接器按照I-PEX官方宽度计算公式“8.05 + 0.4 × Pin Count”计算，理论宽度约为 20.05mm，连接器深度为 5.5mm，嵌合高度为 0.73±0.07mm。这种高密度、低高度结构特别适合笔记本电脑、平板电脑、薄型显示模组、窄边框显示设备以及其他内部空间受到限制的电子产品。对于工程师而言，可以在较小的连接区域内完成多通道信号连接，同时为设备内部结构设计提供更大的空间利用率。

82437-100B-02-D采用 40AWG Micro-Coaxial Cable，而I-PEX CABLINE-CAL系列支持AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable规格。官方给出的AWG40连接器额定电流参考值为 0.3A/contact，同时CABLINE-CAL工作温度范围为 -40～+85°C。需要注意的是，这些属于连接器系列规格和参考值，实际线束的电流能力及环境适应性仍需要结合完整线束结构、Pin Assignment、温升及实际使用环境进行确认。

在连接可靠性方面，CABLINE-CAL采用Mechanical Locking Bar机械锁扣结构，只有Plug与Receptacle完全嵌合后机械锁扣才能锁定，因此能够帮助降低半嵌合以及连接器Back-out/Un-mating风险。对于量产设备而言，这一点不仅关系到产品最终使用可靠性，也关系到生产装配过程中连接器是否能够正确锁定。因此，对于需要开发替代线束的工程项目，应同时关注连接器机械配合、端接质量以及高速电气性能，而不能只关注线长和Pin数。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82437-100B-02-D的兼容替代，工程师和采购人员建议首先锁定四项核心参数，即30Pin、40AWG、200mm、1-N，并进一步确认线材端连接器 I-PEX 20777-030T-01是否与原设备的配套Receptacle完全匹配。由于I-PEX官方标准Harness资料明确将82437-100B-02-D定义为30Pin、40AWG、200mm、1-N，因此如果替代产品改变了线长、Pin Assignment、连接器结构或线材规格，就不能简单视为完全相同的替代料，需要重新进行工程验证。

对于高速信号应用，还建议重点验证特性阻抗、Insertion Loss、Return Loss、Crosstalk以及S参数。尤其是本型号线长为200mm，而I-PEX公开的CABLINE-CAL高速测量条件为AWG40、45Ω、100mm，因此在进行兼容替代时，不能直接用100mm测试结果代替200mm产品的实际性能。对于需要进行高速显示或高速数据传输的项目，我们公司可配合客户根据实际应用要求进行线材、连接器、长度及端接结构确认，并通过样品验证帮助客户判断替代方案是否满足原设备的机械和电气要求。

从采购角度而言，如果企业目前采用I-PEX 82437-100B-02-D，希望建立第二供应商、降低单一品牌采购风险、缩短供应周期或开展供应链国产化替代，可以以原厂料号为基础进行兼容开发。我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可围绕30Pin、40AWG、200mm、I-PEX 20777-030T-01连接器等核心规格进行极细同轴线束生产制造，并根据客户提供的样品、图纸或规格要求开展打样、工程验证和批量生产。

五、I-PEX 82437-100B-02-D极细同轴线束总结

综合来看，I-PEX 82437-100B-02-D是一款CABLINE®-CAL系列30Pin极细同轴线束，核心配置为30Pin、40AWG Micro-Coaxial Cable、200mm、1-N，线材端配套连接器型号为 I-PEX 20777-030T-01。CABLINE-CAL采用0.4mm Pitch、Horizontal水平对插、低嵌合高度及机械锁扣设计，并面向高速数据传输应用，官方公开的参考传输能力为 40Gbps/lane PAM3。

对于“极细同轴线束的典型衰减率是多少”这一问题，不能脱离频率、线长、阻抗和具体线材结构给出一个固定数值；目前I-PEX公开资料并未给出82437-100B-02-D这款200mm线束的固定典型衰减率，因此工程项目应通过实际200mm线束的Insertion Loss、Return Loss及S参数进行确认。对于正在寻找原厂替代、第二供应商或国产化方案的客户，我们公司可提供I-PEX 82437-100B-02-D兼容替代线束方案，能够围绕30Pin、40AWG、200mm以及20777-030T-01连接器等关键规格进行极细同轴线束生产制造，为工程师提供兼容开发与验证支持，为采购人员提供稳定的替代供应选择。
