I-PEX 82873-100B-02-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 82873-100B-02-D极细同轴线束产品介绍

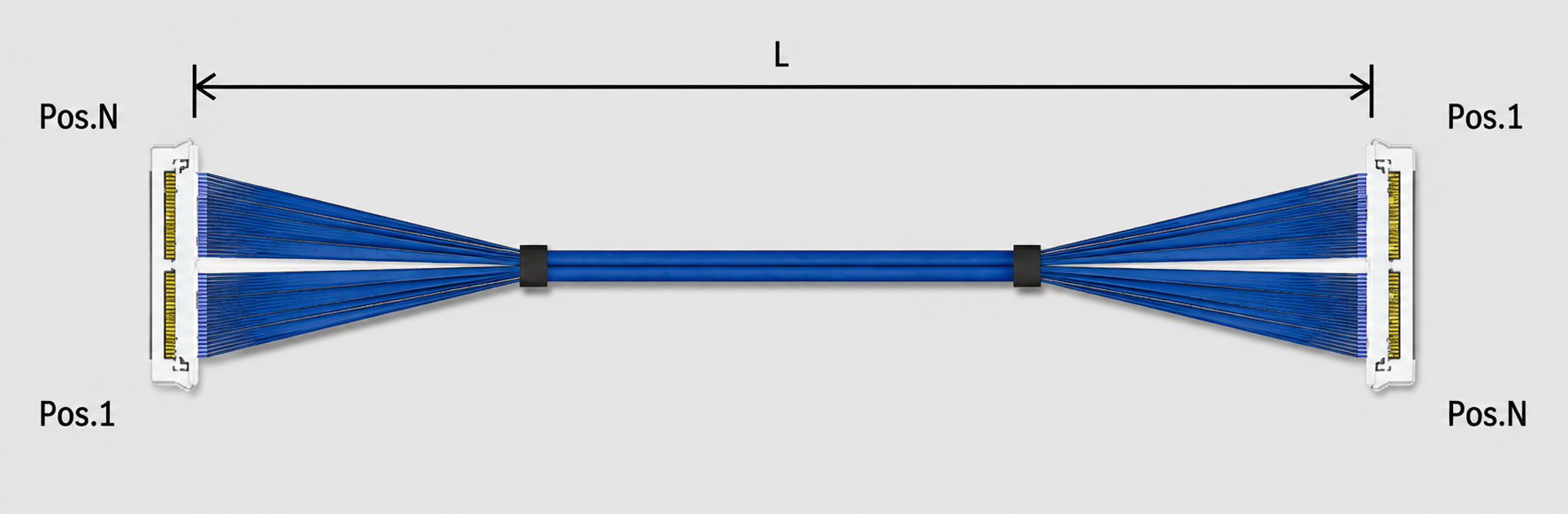

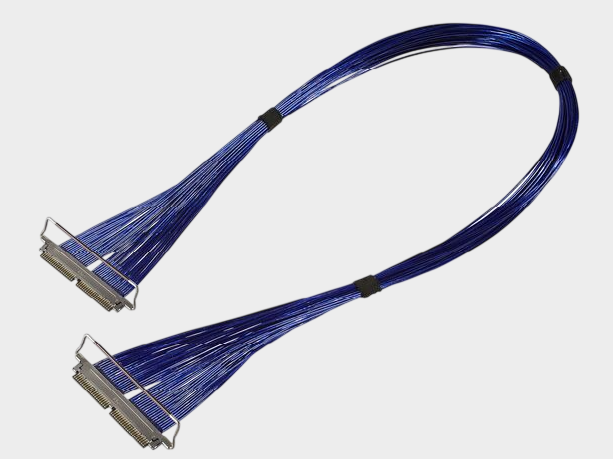

I-PEX 82873-100B-02-D 是CABLINE®-CAL系列30Pin Micro-Coaxial Harness（极细同轴线束）产品，官方评估线束资料中对应规格为 30Pin、40AWG极细同轴线、100mm线长、1-N结构。与该型号线束配套使用的线材端连接器型号为 I-PEX 20777-030T-01，该型号属于CABLINE-CAL系列30Pin Plug Housing。CABLINE-CAL采用0.4mm Contact Pitch和Horizontal水平对插结构，官方资料给出的嵌合高度为 0.73±0.07mm，最大高度约0.8mm，并采用机械锁扣结构，在公座与母座完全嵌合后才能锁定，有助于降低半嵌合和连接器松脱带来的连接风险。

对于笔记本电脑、薄型显示模组以及其他内部安装空间有限的电子设备而言，极细同轴线束需要同时满足小型化、高密度布线和高速信号传输等要求。CABLINE-CAL系列正是针对低高度连接空间进行设计，其产品资料展示的40Pin组合尺寸为宽度24.05mm、深度5.50mm、高度0.80mm Max.，适合薄型面板及窄边框结构应用。对于采用 I-PEX 82873-100B-02-D 的项目，我们公司可根据原型号的关键规格进行兼容替代开发，我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可围绕30Pin、40AWG、100mm等核心要求进行极细同轴线束生产制造。

二、40AWG极细同轴线传输频率能达到多少GHz？

在工程师进行极细同轴线束选型时，“40AWG极细同轴线传输频率能够达到多少GHz”是一个非常常见的问题。需要注意的是，Gbps与GHz并不是可以直接画等号的两个参数。目前资料中，I-PEX针对CABLINE-CAL给出的高速性能指标是最高40Gbps/lane PAM3参考传输能力，并没有将该指标直接定义为某一个固定的“最大GHz工作频率”。因此，不能简单地说“40Gbps就是40GHz”，也不能直接把某一个理论频率值作为实际线束的最大传输频率。

从高速数字信号理论角度进行理解，40Gbps/lane PAM3对应的符号速率约为25.2Gbaud，其奈奎斯特频率约为12.6GHz，但这个数值只能作为高速信号分析中的理论频率量级参考，不能直接等同于40AWG极细同轴线束的实际最大传输频率。实际应用中，极细同轴线束能够稳定工作的频率范围，需要结合具体线材结构、特性阻抗、长度、衰减、回波损耗、串扰、连接器以及PCB等因素综合判断。因此，对于工程项目，更科学的评价方法是通过实际线束的S参数、Insertion Loss、Return Loss、Crosstalk以及整机Signal Integrity测试来确认实际高速传输能力。

值得关注的是，I-PEX官方针对CABLINE-CAL的高速测试条件采用了 CABLINE-CAL 30Pin + AWG #40 Micro-Coaxial Cable + 45Ω + 100mm + GSSGSSG Pin Assignment。这与本型号 82873-100B-02-D的30Pin、40AWG、100mm配置具有较高的工程参考价值。GSSGSSG的信号与地线排列方式，也体现了高速连接中对阻抗稳定性、串扰控制和信号完整性的关注。因此，如果工程师正在开发与该型号兼容的替代线束，建议以实际线束的阻抗和高速测试数据作为最终选型依据，而不是单纯以“多少GHz”判断产品性能。

三、30Pin、40AWG极细同轴线束的工程应用特点

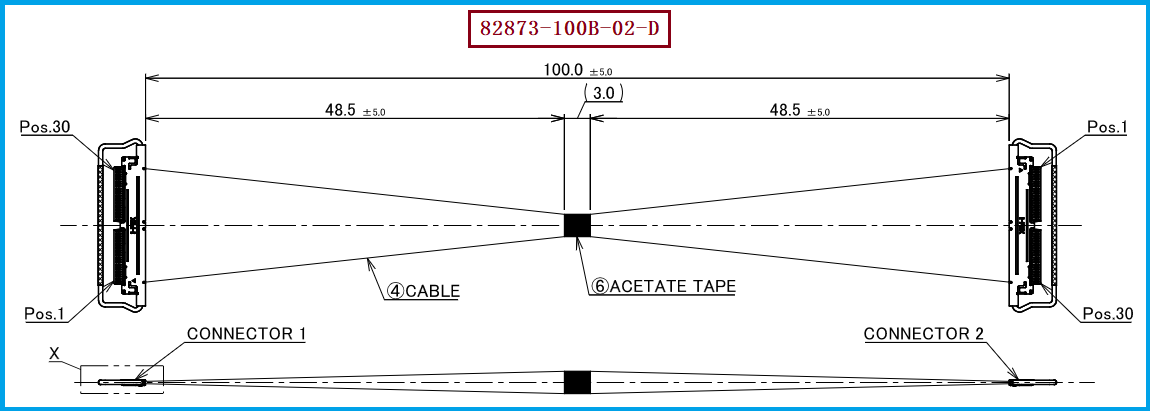

I-PEX 82873-100B-02-D的核心配置为30Pin、40AWG、100mm、Micro-Coaxial Cable，并采用CABLINE-CAL系列连接器方案；与其配套的线材端连接器型号为 I-PEX 20777-030T-01。CABLINE-CAL支持30Pin和40Pin规格，接触间距为0.4mm，连接方向为Horizontal水平对插，深度为5.5mm。对于30Pin产品，根据资料中的宽度计算公式，22～40Pin产品宽度按照“8.05 + 0.4 × Pin数”计算，因此30Pin对应约20.05mm。

40AWG是该产品非常重要的线材规格。CABLINE-CAL官方支持AWG38、AWG40、AWG42和AWG44等Micro-Coaxial Cable规格，其中AWG40对应的额定电流参考值为 0.3A/contact。同时，I-PEX官方高速测试明确采用AWG40、45Ω、100mm的Micro-Coaxial Cable，因此40AWG不仅是本型号82873-100B-02-D的关键识别参数，也是CABLINE-CAL高速验证条件中的重要线材规格。需要注意的是，0.3A/contact属于单接点额定参考值，并不能直接将30Pin乘以0.3A作为整条线束的总允许电流，实际应用还需要结合Pin Assignment、信号及电源分配、温升和整机设计进行确认。

从产品应用角度看，CABLINE-CAL的低高度和高速传输设计适合薄型显示面板、窄边框显示设备以及对内部空间要求较高的电子产品。对于工程师而言，30Pin、40AWG、100mm这一组合可以作为开发同规格兼容替代线束的重要参考；对于采购人员而言，明确的原厂料号 I-PEX 82873-100B-02-D、配套连接器 I-PEX 20777-030T-01以及线材规格 40AWG，能够帮助建立更清晰的替代料识别和供应商筛选标准。

四、选型和兼容与替代方案参考及建议

对于需要替代I-PEX 82873-100B-02-D的项目，工程师和采购人员不应只根据“30Pin极细同轴线束”进行判断，而应该从连接器、线材、长度、Pin Assignment以及高速电气性能等多个方面进行匹配。首先需要确认30Pin规格和0.4mm Pitch是否符合原设计，同时确认线材是否为40AWG Micro-Coaxial Cable、线长是否为100mm、线材端连接器是否采用或兼容 I-PEX 20777-030T-01，并进一步确认实际端接方式、出线方向和机械安装空间。

对于高速信号应用，还应重点确认线材的特性阻抗、Insertion Loss、Return Loss、Crosstalk以及Signal Integrity。I-PEX官方CABLINE-CAL高速验证条件为30Pin、AWG40、45Ω、100mm和GSSGSSG，因此这些参数可以作为兼容替代产品进行工程验证时的重要参考。不过，兼容替代并不意味着仅仅做到连接器和线材规格相同即可直接量产，最终仍需要通过客户实际设备的尺寸配合、导通、绝缘、机械可靠性及高速信号完整性测试进行确认。

对于采购人员而言，如果现有项目使用I-PEX 82873-100B-02-D，希望开发第二供应商、降低单一品牌供应风险、进行供应链优化或寻找国产化替代方案，可以优先围绕30Pin + 40AWG + 100mm + CABLINE-CAL配套连接器这一核心规格进行开发。我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可根据客户提供的原样品、工程图纸或规格要求进行极细同轴线束打样、工程验证和批量生产，并可结合实际应用要求对线长、端接形式及相关电气性能进行配合确认。

五、总结：I-PEX 82873-100B-02-D极细同轴线束兼容替代

综合来看，I-PEX 82873-100B-02-D是一款CABLINE-CAL系列30Pin极细同轴线束，核心配置为30Pin、40AWG Micro-Coaxial Cable、100mm、1-N，线材端配套连接器型号为 I-PEX 20777-030T-01。其配套CABLINE-CAL连接器采用0.4mm Pitch、Horizontal水平对插、低嵌合高度和机械锁扣结构，在有限的设备内部空间中兼顾高密度连接和机械可靠性。官方资料同时显示，CABLINE-CAL的高速验证条件采用30Pin、AWG40、45Ω、100mm Micro-Coaxial Cable，并给出最高40Gbps/lane PAM3的参考高速传输能力。

对于“极细同轴线传输频率能达到多少GHz”这一问题，应当避免直接将Gbps与GHz等同，理论奈奎斯特频率只能作为分析参考，实际可用频率范围最终应以具体线材、连接器组合的S参数和整机Signal Integrity测试结果为依据。对于正在使用或计划替代 I-PEX 82873-100B-02-D的客户，我们公司可提供I-PEX 82873-100B-02-D兼容替代线束方案，围绕30Pin、40AWG、100mm以及I-PEX 20777-030T-01连接器等关键规格进行极细同轴线束生产制造，为工程师提供兼容开发支持，也为采购人员提供第二供应商、替代料及批量供应方案。
