I-PEX 82910-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、50Pin高密度连接，满足轻薄设备内部互连需求

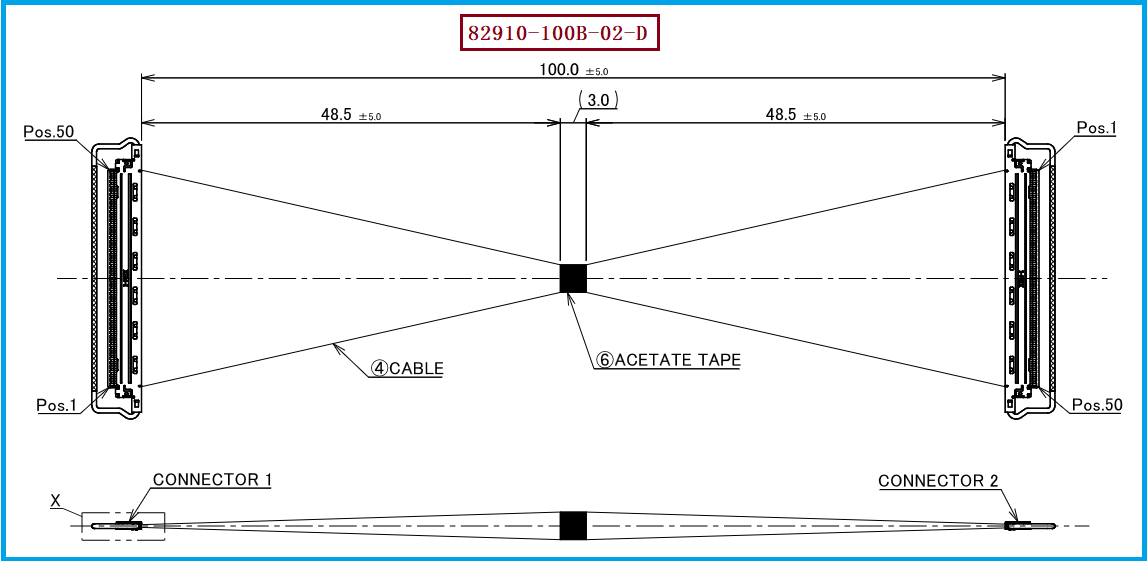

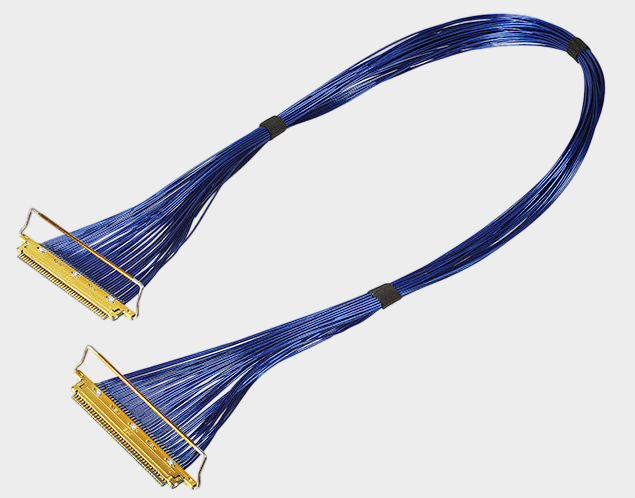

在笔记本电脑、平板电脑、显示模组、摄像头模组以及其他高集成度电子设备中，内部连接空间不断压缩，同时高速信号传输通道数量持续增加，因此对线束的体积、高密度连接能力和信号传输性能提出了更高要求。I-PEX 82910-100B-02-D是一款CABLINE-VS系列50Pin极细同轴线束产品，线束长度为100mm，采用Micro-Coaxial Cable极细同轴线材结构，线材规格为40AWG，线材端配套使用的连接器型号为20454-250T-01。50Pin高密度连接设计可以在有限PCB及结构空间内实现更多信号通道的集中连接，同时极细同轴线材能够减少整束线缆的空间占用，为设备轻薄化设计提供支持。对于工程师来说，选型时需要重点关注Pin数量、连接器型号、线材结构、AWG规格、线长、出线方向及实际安装空间；对于采购人员来说，则需要准确对应原厂料号和关键规格，避免仅根据“50Pin线束”进行采购而造成接口或性能不匹配。

二、50Pin极细同轴线束选型指南：40AWG线材是关键参数

在进行50Pin极细同轴线束选型时，不能只关注连接器Pin数，还需要重点确认线材AWG规格。I-PEX 82910-100B-02-D采用40AWG极细同轴线材，AWG是美国线规标准，通常数字越大表示导体线径越细，40AWG属于非常细的线材规格。对于高密度电子设备而言，40AWG可以有效降低线束整体占用空间，使50路信号能够更加灵活地布置在有限结构空间中。不过，线径变细后，工程师还需要综合考虑导体电阻、传输损耗、阻抗控制、串扰、屏蔽以及机械可靠性等因素。因此，在高速信号应用中，不能仅凭线径判断线束性能，而应结合实际信号速率、工作频率、传输距离和系统阻抗要求进行验证。100mm线长也使该产品更适合电子设备内部短距离互连，在满足结构布局的同时，有利于控制高速信号传输过程中的损耗和信号完整性问题。

三、连接器20454-250T-01与工程应用中的兼容性确认

对于I-PEX 82910-100B-02-D的替代和二次选型，连接器型号20454-250T-01是必须重点核对的参数。工程师在设计兼容线束时，不仅需要确认50Pin数量，还需要进一步确认连接器配合结构、接触间距、端接方式、Pin排列、Pin-to-Pin线序、信号与接地分配以及线缆出线方向等信息。如果应用于高速显示、摄像头模组或其他高速数据传输设备，还需要进一步验证阻抗、插入损耗、回波损耗、串扰和屏蔽性能，确保替代线束安装后不会因为结构或电气参数差异影响整机性能。采购人员在寻找替代供应商时，也建议将I-PEX 82910-100B-02-D、20454-250T-01、40AWG、50Pin、100mm等信息作为完整的采购识别条件，而不是只提供一个模糊的50Pin线束名称。我们公司可提供：I-PEX 82910-100B-02-D兼容替代线束方案，可根据客户提供的原厂料号、产品图纸或实物样品进行线序、尺寸、连接器及线材规格确认，并生产制造相应的极细同轴线束。

四、选型和兼容与替代方案参考及建议

对于需要对I-PEX 82910-100B-02-D进行国产化、成本优化、供应链替换或第二供应商开发的客户，建议首先确认50Pin连接器及20454-250T-01配套关系，然后进一步确认40AWG极细同轴线材、100mm线长以及原产品的端接结构。在机械兼容方面，需要重点确认连接器配合尺寸、线束整体尺寸、出线方向及设备内部安装空间；在电气兼容方面，则应确认每个Pin的信号定义、接地位置、差分信号分配以及高速信号传输要求；在生产制造方面，还需要关注极细同轴线的剥线、端接、焊接、压接或其他加工工艺的一致性。尤其对于高速信号线束，不能简单认为“连接器一样、Pin数一样”就等于完全兼容，最好通过样品装机、导通测试和必要的高速信号完整性测试进行验证。对于工程验证、替代开发和批量采购需求，我们公司可提供I-PEX 82910-100B-02-D兼容替代线束方案，根据客户实际产品要求进行样品打样及批量生产，帮助客户降低对单一原厂线束供应渠道的依赖。

五、总结：50Pin极细同轴线束兼容替代解决方案

综合来看，I-PEX 82910-100B-02-D是一款以50Pin高密度连接、40AWG极细同轴线材、100mm线长以及20454-250T-01连接器为主要识别特征的极细同轴线束产品。对于工程师而言，其选型重点不仅是确认50Pin和连接器型号，更需要从线材AWG、Pin定义、阻抗控制、信号完整性、机械尺寸及安装环境等方面进行综合评估；对于采购人员而言，则应重点核对产品料号、连接器、线材规格、长度及供应商生产能力。50Pin极细同轴线束特别适合空间紧凑、高密度及高速信号传输的电子设备内部连接。我们公司专注于极细同轴线束研发与生产制造，可针对I-PEX 82910-100B-02-D提供兼容替代线束方案，并根据客户图纸、样品及实际应用需求进行定制化生产，为工程验证、国产替代及批量采购提供稳定的极细同轴线束产品支持。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
