I-PEX 82692-100B-01-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

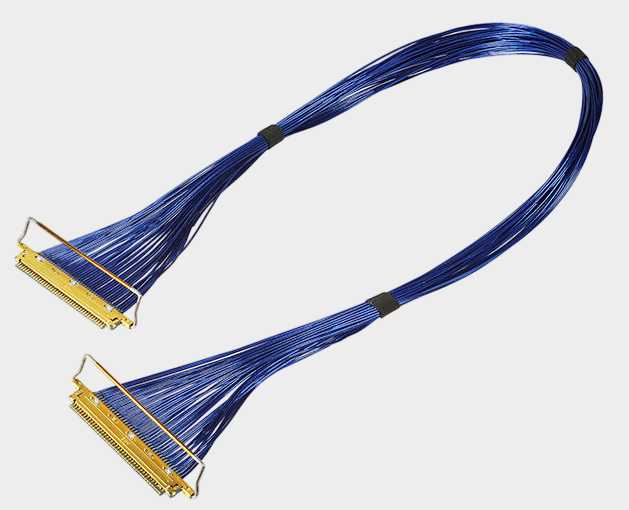

一、产品型号与核心规格解析

对于工程师和采购人员而言，I-PEX 82692-100B-01-D是一款面向高速、小型化设备内部连接的CABLINE-VS系列极细同轴线束，对应I-PEX官方2D图纸编号82692C0。根据提供的产品资料，该线束为40Pin结构，采用40AWG Micro-Coaxial Cable极细同轴线，长度为300mm，属于1-1双端连接结构，即线束两端均配置相应连接端。其配套线材端连接器型号为20454-240T，该型号属于CABLINE-VS 40Pin Plug Housing，并可适配40AWG极细同轴线材。对于产品选型来说，不能只关注“82692”这个数字，而应完整确认82692-100B-01-D、40P、40AWG、300mm、1-1结构以及对应连接器等信息，这些参数共同决定了最终线束能否与原设备实现机械和电气上的匹配。

二、极细同轴线束为什么能影响整台设备性能？

在高速电子设备中，极细同轴线束并不是单纯负责“把电从A点连接到B点”的普通线材，而是整个高速信号链路的重要组成部分。对于82692-100B-01-D这类40AWG极细同轴线束而言，线材结构、阻抗一致性、信号衰减、串扰控制、屏蔽效果以及连接器端接质量，都会直接影响高速信号的完整性。如果线束阻抗控制不稳定或者端接工艺存在偏差，高速信号在经过线束时可能产生反射、损耗和串扰，最终可能表现为显示异常、图像传输不稳定、数据误码甚至整机无法达到设计性能。因此，工程师在进行高速显示、摄像模组以及其他高速数据设备设计时，需要把极细同轴线束与芯片、PCB和连接器作为一条完整的信号链路进行考虑。CABLINE-VS产品平台官方给出的参考高速传输能力最高可达32Gbps/Lane，其相关测试条件包含40Pin连接器、AWG40 Micro-Coaxial Cable等组合，这也体现了线材和连接器对于高速信号传输的重要作用。

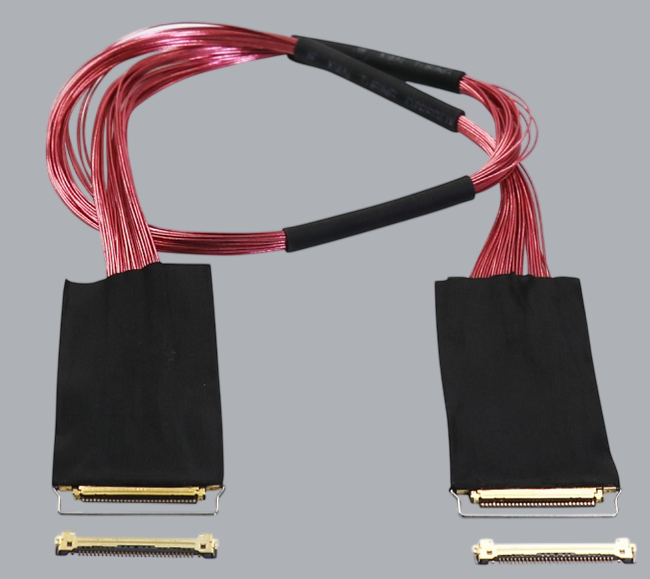

三、82692-100B-01-D兼容替代的工程选型重点

从工程和采购角度进行兼容替代时，不建议仅按照“40Pin+300mm”进行简单寻找，而应重点核对40Pin、40AWG、300mm、1-1双端结构、连接器型号20454-240T以及实际Pin定义等关键参数。同时，还需要确认与设备PCB端配套的连接器及其机械配合关系。根据提供的CABLINE-VS连接器资料，20454-240T为40Pin Plug Housing，而CABLINE-VS 40Pin对应的推荐板端Receptacle型号为20455-040E-76。在高速应用环境下，还需要进一步验证替代线束的阻抗、传输损耗、串扰、屏蔽性能、端接一致性及弯折可靠性。因此，对于工程师而言，建议先进行样品装配和高速信号测试，再进行批量导入；对于采购人员，则应同时关注型号对应关系、制造工艺、批次一致性和长期供货能力。我们公司可提供：I-PEX 82692-100B-01-D兼容替代线束方案，可根据客户实际应用需求生产制造40P、40AWG、300mm等规格的极细同轴线束，并围绕连接器、线材、长度、Pin定义和装配要求进行兼容替代。

四、极细同轴线束替代方案如何降低项目风险

对于已经采用I-PEX CABLINE-VS方案的设备，如果后续面临采购成本、供应链、交期或者国产化替代需求，极细同轴线束的兼容替代需要同时考虑机械、电气和生产工艺三个层面。机械方面需要保证20454-240T等线材端连接结构能够与设备端连接器正确配合；电气方面需要保证40AWG极细同轴线的信号传输特性满足原设计要求；制造方面则需要保证批量生产过程中线长、剥线尺寸、端接位置、Pin位一致性和整体外观稳定。尤其对于高速信号应用，不能因为替代产品能够正常插拔就直接认定其已经完全兼容，而应结合实际设备进行信号完整性和可靠性验证。通过前期样品测试、尺寸确认以及实际系统验证，可以有效降低因线束不匹配导致的整机调试时间增加、信号异常以及量产返工等风险。

五、总结：从单一线束替代走向整机高速连接方案

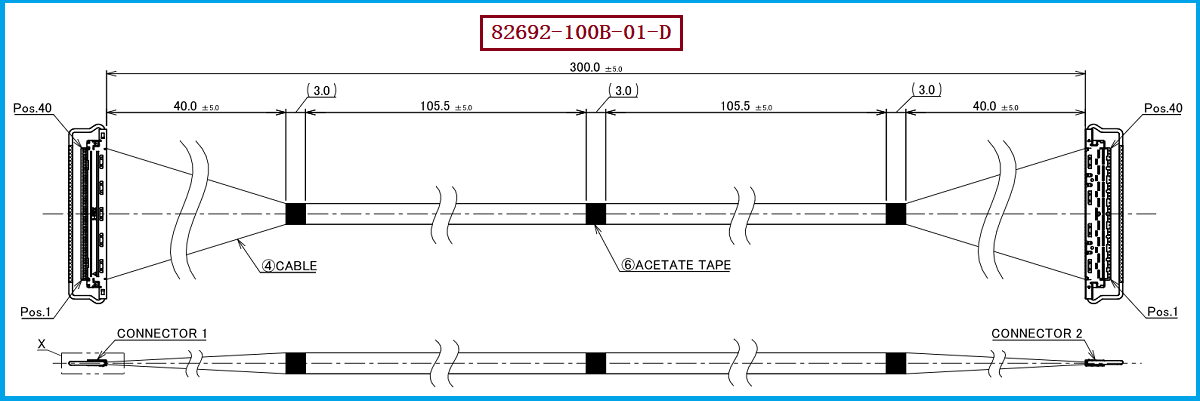

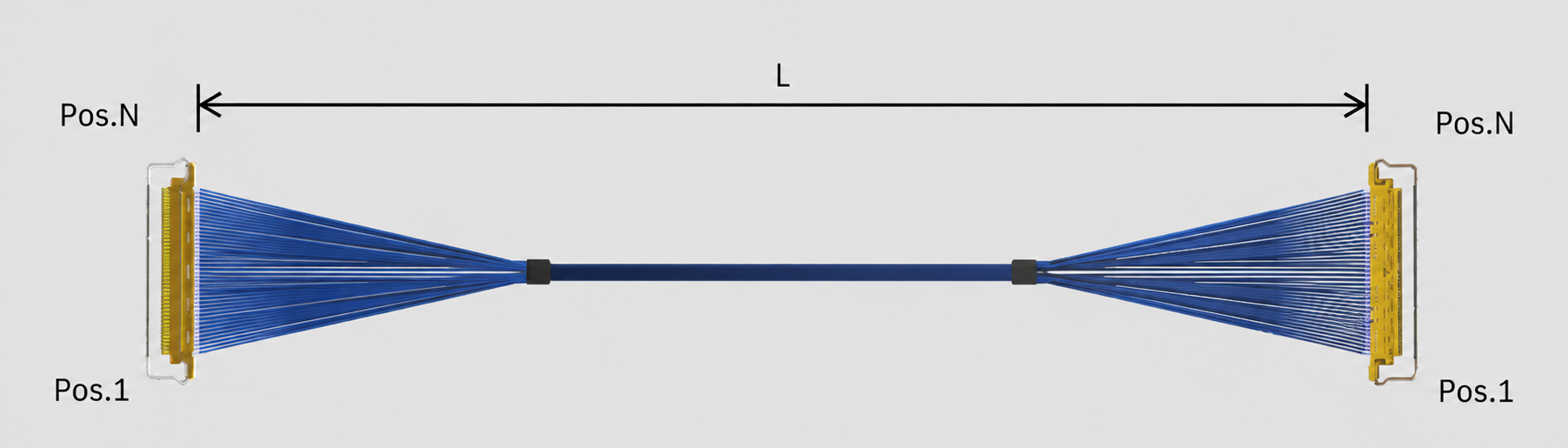

综合82692C0产品图纸以及所提供的CABLINE-VS连接器资料，I-PEX 82692-100B-01-D的主要特征可以概括为：40Pin、40AWG Micro-Coaxial Cable、300mm、1-1双端结构，线材端配套连接器型号为20454-240T。对于工程师来说，选择此类产品时不仅需要确认外形和尺寸，更需要关注阻抗、信号完整性、串扰、屏蔽及端接一致性；对于采购人员而言，则需要进一步考虑产品兼容性、批量一致性、交期以及供应链稳定性。我们公司可提供I-PEX 82692-100B-01-D兼容替代线束方案，帮助客户针对原型号进行极细同轴线束的样品验证和批量制造，为高速显示、高速摄像及其他高密度电子设备提供稳定的线束连接方案。
