I-PEX 82658-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、面向高速信号传输需求的 I-PEX CABLINE®-UX II 40Pin极细同轴线束产品介绍

随着笔记本电脑、超薄显示设备、平板电脑、智能终端以及高性能电子设备不断向轻薄化、高集成化方向发展，设备内部连接空间越来越有限，同时对于高速信号传输、电磁屏蔽以及连接可靠性的要求也越来越高。极细同轴线束（Micro-Coaxial Cable Harness）凭借线径小、柔韧性高、信号完整性好以及抗EMI干扰能力强等特点，成为高端电子设备内部高速连接的重要解决方案。

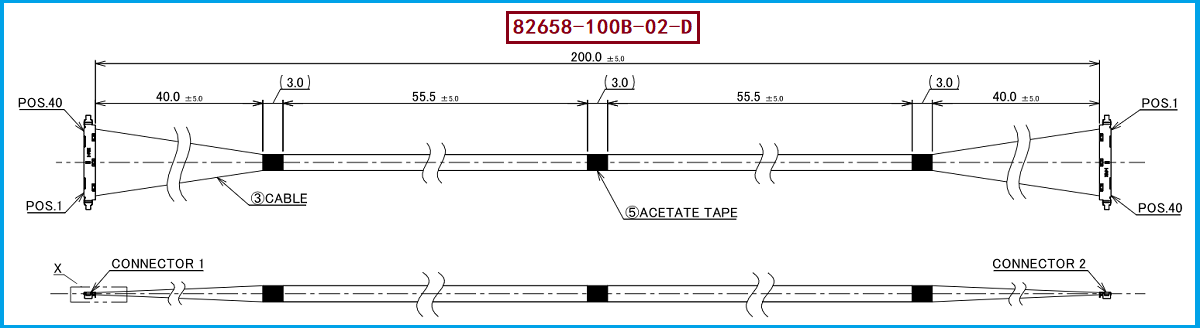

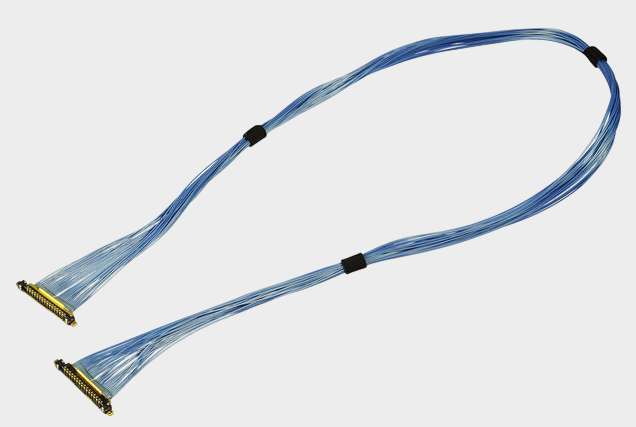

本次介绍产品为 I-PEX 82658-100B-02-D 极细同轴线束，该产品属于 I-PEX CABLINE®-UX II系列40Pin Harness 产品，采用Micro-Coax极细同轴线结构，线材端配套使用连接器型号为 20532-040T-02-1。该连接器采用 40PIN设计，PIN间距为0.25MM（Pitch 0.25mm），能够满足高密度、小空间环境下的高速信号连接需求。

该型号极细同轴线束采用标准化连接方案，适用于显示模组、高速数据传输模块、摄像模组以及空间受限电子设备内部连接应用。针对客户对于原厂线束替代、供应链优化以及国产化替代需求，我司具备极细同轴线束研发与制造能力，可提供 I-PEX 82658-100B-02-D 兼容替代线束方案，帮助客户实现稳定可靠的产品替代。

二、I-PEX 82658-100B-02-D产品特点及工程应用优势

I-PEX 82658-100B-02-D 极细同轴线束采用CABLINE®-UX II 40Pin连接方案，核心特点在于高密度连接、小型化结构以及优异的高速信号传输能力。其配套线材端连接器型号为 20532-040T-02-1，采用 40PIN、0.25MM间距设计，相比传统较大Pitch连接器，可以在有限PCB空间内实现更多信号通道布局，提高设备内部空间利用率。

从工程设计角度来看，极细同轴线束不仅需要关注连接器是否能够正常插入，更需要关注连接器尺寸精度、端子位置精度以及公差控制。尤其是在0.25mm Pitch高密度连接器应用中，任何微小尺寸偏差都可能影响插入力、保持力、电气接触稳定性以及长期可靠性。因此，连接器公差控制是决定极细同轴线束装配品质的重要因素。

对于采购人员而言，在选择替代供应商时，需要综合评估产品料号、连接器型号、PIN数量、Pitch间距、线材规格、加工工艺以及批量一致性。我司专注于极细同轴线束生产制造，可根据客户原厂规格进行产品开发，并提供 I-PEX 82658-100B-02-D 兼容替代线束方案，确保替代产品在结构尺寸、电气性能及装配可靠性方面满足应用需求。

三、极细同轴线束连接器公差对装配有什么影响？工程选型必须关注的关键因素

在极细同轴线束产品中，连接器公差是影响装配效果和产品可靠性的关键因素之一。由于CABLINE®-UX II系列连接器采用 0.25mm Pitch超精细间距设计，40个PIN端子之间排列非常紧密，因此连接器塑胶结构尺寸、端子位置精度、金属屏蔽件尺寸以及插拔配合尺寸均需要严格控制。

如果连接器尺寸公差控制不足，可能导致以下问题：首先，在装配过程中可能出现插入力异常，例如连接器无法顺利插入、插入不到位或者产生偏斜；其次，端子之间的位置偏差可能造成接触压力不足，引发信号传输不稳定、接触电阻增加等问题；同时，连接器与PCB端配合精度不足，也可能影响设备长期使用过程中的可靠性。

对于工程师而言，在进行极细同轴线束选型或替代开发时，需要重点确认连接器公差范围是否满足设备装配要求，包括连接器外形尺寸、PIN排列精度、配合高度以及锁紧结构等参数。对于采购人员而言，则需要选择具备精密加工能力和稳定量产能力的供应商，以保证批量产品的一致性。

本方案中的 I-PEX 82658-100B-02-D采用 20532-040T-02-1连接器，40PIN、0.25MM间距设计，对连接器加工精度和组装工艺具有较高要求。我司通过成熟的极细同轴线束制造工艺、精密连接器组装技术以及严格品质管控体系，可满足客户对于高精度、高可靠连接方案的需求。

四、选型和兼容与替代方案参考及建议

针对 I-PEX CABLINE®-UX II系列极细同轴线束产品，在进行兼容替代选型时，建议工程团队和采购人员从连接器匹配、线束结构匹配、电气性能匹配以及装配可靠性几个方面进行综合评估。

首先，需要确认连接器规格一致，包括连接器型号 20532-040T-02-1、PIN数量 40PIN以及PIN间距 0.25MM；其次，需要确认极细同轴线束整体结构，包括线材规格、线束长度、出线方式、屏蔽结构以及端部加工要求。同时，还需要验证连接器公差是否能够满足客户设备装配要求，避免因尺寸偏差导致装配异常或信号可靠性问题。

对于原厂 I-PEX 82658-100B-02-D 极细同轴线束替代需求，我司可提供 I-PEX 82658-100B-02-D 兼容替代线束方案，支持根据客户提供的样品、图纸以及技术参数进行定制开发。从极细同轴线材加工、连接器组装、尺寸控制到品质检测，均可提供完整制造支持，帮助客户降低供应链风险，实现高可靠国产化替代。

五、总结

I-PEX 82658-100B-02-D 极细同轴线束是一款面向高速、小型化电子设备应用开发的40Pin Micro-Coax连接方案产品，其配套线材端连接器型号为 20532-040T-02-1，采用 40PIN、0.25MM Pitch精密连接结构，适用于对空间、信号传输以及装配精度要求较高的应用场景。

在极细同轴线束应用过程中，连接器Pin数量、Pitch间距以及尺寸公差都会直接影响产品装配效果和长期使用可靠性。特别是在0.25mm超精细Pitch连接器中，精准控制连接器尺寸、公差以及组装工艺，是保证高速信号稳定传输的重要基础。

我司专注于极细同轴线束研发与制造，可提供 I-PEX 82658-100B-02-D 兼容替代线束方案，支持客户进行产品替代开发、国产化导入以及批量生产，为高速电子设备提供高可靠、高一致性的连接解决方案。

我是【世贸电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
