I-PEX 82906-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、面向轻薄化设备高速传输需求的 I-PEX CABLINE®-UX II 40Pin 极细同轴线束解决方案

随着笔记本电脑、平板电脑、折叠设备、VR/AR设备以及高性能显示模组不断向轻薄化、高速化方向发展，设备内部对于连接线束提出了更高要求。传统FPC/FFC线束在高速信号传输、电磁屏蔽以及空间适配方面逐渐面临挑战，而采用 Micro-Coax（极细同轴线）的极细同轴线束方案凭借优异的信号完整性、抗EMI干扰能力以及柔性布线能力，成为高端电子设备内部高速连接的重要选择。

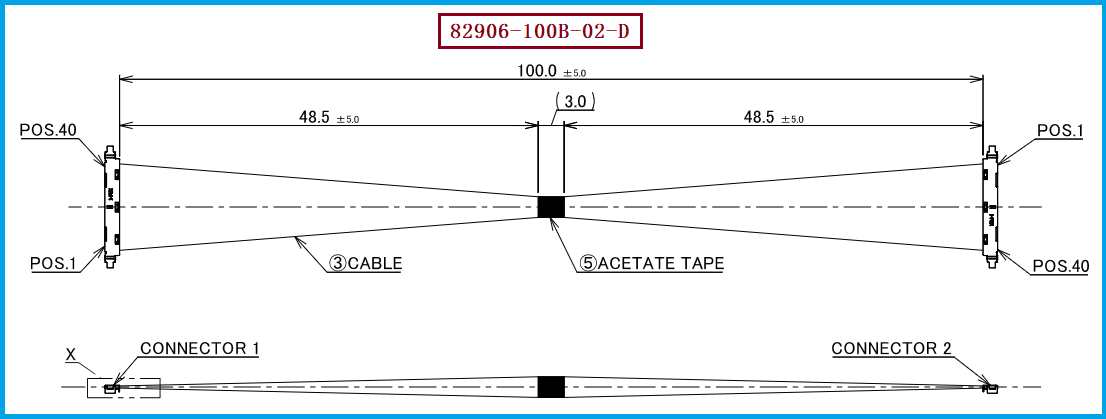

针对 I-PEX CABLINE®-UX II 系列连接方案，我司可提供对应的极细同轴线束兼容替代制造方案。其中，本次介绍产品型号为 I-PEX 82906-100B-02-D 极细同轴线束，该产品采用 CABLINE®-UX II 40Pin结构设计，线材端配套连接器型号为 20532-040T-02-1，线束结构定义为 1-N（单端连接器+另一端开放加工形式）。该方案适用于需要高密度、高可靠、高速信号传输的小型化电子设备内部连接应用，可有效满足工程设计人员对于空间、性能以及可靠性的综合需求。

二、I-PEX 82906-100B-02-D 产品特点及工程应用优势

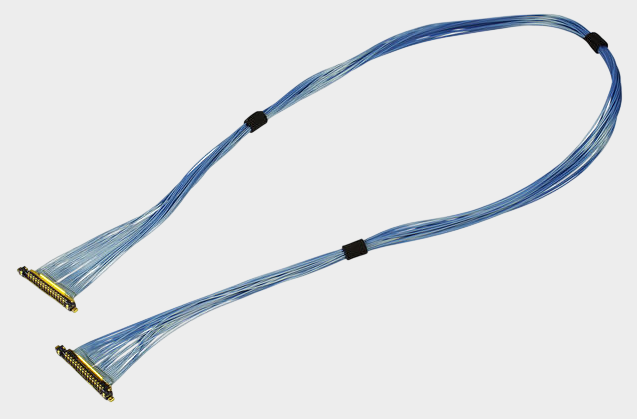

I-PEX 82906-100B-02-D 极细同轴线束基于 CABLINE®-UX II 连接平台开发，采用 40Pin极细同轴连接结构，连接器Pitch为 0.25mm，具备超小型化、低高度、高密度排列特点。该系列连接器采用90°出线、垂直插拔设计，能够满足显示模组、摄像模组以及转轴空间内布线等应用需求。

从工程应用角度来看，该型号线束采用 Micro-Coax 极细同轴线方案，可支持高速差分信号传输，同时通过连接器屏蔽结构、Ground Bar以及Cable Shield形成连续接地屏蔽路径，有助于降低高速信号传输过程中的EMI干扰，提高系统稳定性。对于采购人员而言，选择该类极细同轴线束，不仅需要关注连接器品牌和Pin数量，同时还需要确认线材规格、阻抗、线束长度、线位定义以及整体加工一致性。

我司具备极细同轴线束自主生产制造能力，可根据客户设备结构、信号要求以及原厂料号规格，提供 I-PEX 82906-100B-02-D 兼容替代线束方案，帮助客户降低供应链风险，实现稳定供货与国产化替代。

三、极细同轴线束连接器Pin数不同有什么区别？工程选型必须关注的关键因素

在极细同轴线束应用中，连接器Pin数是工程设计和采购选型的重要参数之一。不同Pin数量代表连接器内部可提供的信号通道数量不同，也会直接影响连接器尺寸、线束结构以及应用场景。例如，CABLINE®-UX II系列可提供30Pin、34Pin、40Pin、50Pin等不同规格，其中 40Pin版本能够提供更多信号传输通道，适用于高清显示、高速数据传输以及多通道信号连接需求。

Pin数增加后，连接器宽度通常会随之增加，同时对应线束中的极细同轴线数量也会增加。例如40Pin极细同轴线束相比30Pin产品，可以承载更多高速信号线路，更适合高分辨率显示模组、多摄像头系统以及复杂电子设备内部连接。但在实际选型过程中，并不是Pin数越多越好，而需要根据设备PCB接口设计、信号数量需求、安装空间以及成本要求综合评估。

对于工程师和采购人员而言，在进行极细同轴线束替代开发时，应重点确认以下匹配条件：连接器Pin数量必须一致；线材端连接器型号需要匹配；Micro-Coax线径（如AWG规格）、阻抗要求、外径尺寸、线束长度以及线位定义必须保持一致。本方案中的 I-PEX 82906-100B-02-D采用 40Pin设计，线材端连接器型号为20532-040T-02-1，线位定义为1-N，这些参数均是实现可靠替代的重要依据。

四、选型和兼容与替代方案参考及建议

对于采用 I-PEX CABLINE®-UX II 系列极细同轴线束的设备，在寻找兼容替代方案时，建议工程团队从“连接器匹配、线材匹配、结构匹配、性能匹配”四个方面进行确认。

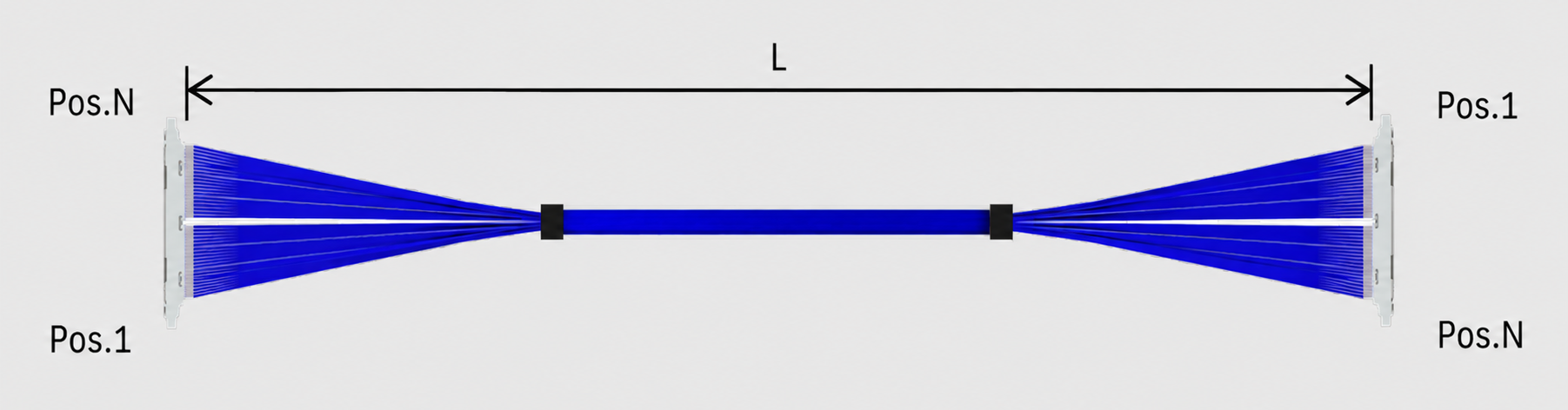

首先，需要确认连接器系列及Pin数量，例如本产品对应 CABLINE®-UX II 40Pin方案，线材端连接器采用 20532-040T-02-1；其次，需要确认线束加工形式，本产品采用 1-N线位定义，即一端连接器端，一端按照客户设备需求进行开放端加工；同时还需要确认极细同轴线规格、高速信号传输要求、线束长度以及屏蔽接地结构。

针对原厂 I-PEX 82906-100B-02-D 产品替代需求，我司可提供 I-PEX 82906-100B-02-D 兼容替代线束方案，支持根据客户样品、图纸或技术要求进行线束开发制造。通过成熟的极细同轴线加工工艺、精密端子压接技术以及严格的品质检测流程，确保替代产品在尺寸、电气性能以及装配可靠性方面满足客户应用需求。

五，总结

I-PEX 82906-100B-02-D 极细同轴线束是一款面向高速、小型化电子设备应用的40Pin Micro-Coax线束产品，其核心优势在于高密度连接、优异屏蔽性能以及适应狭小空间布线需求。对于工程师而言，正确匹配连接器Pin数、线材规格、线位定义以及结构尺寸，是确保设备稳定运行的关键；对于采购人员而言，寻找具备自主制造能力的线束供应商，可以有效提升供应链稳定性。

我司专注于极细同轴线束研发与制造，可提供 I-PEX 82906-100B-02-D 兼容替代线束方案，支持CABLINE®-UX II系列40Pin极细同轴线束产品开发、生产及批量供应，为客户提供高可靠、高性能、高一致性的高速连接解决方案。
