I-PEX 82445-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、50P/200mm高密度极细同轴线束，面向高速与小型化应用

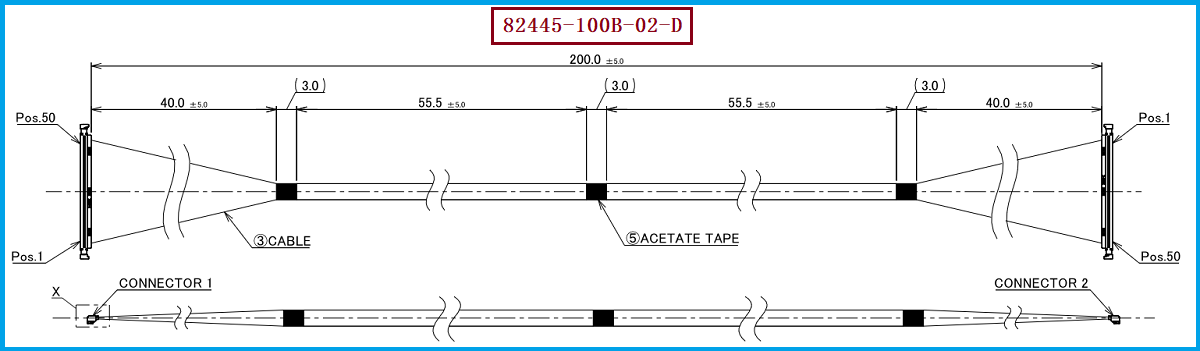

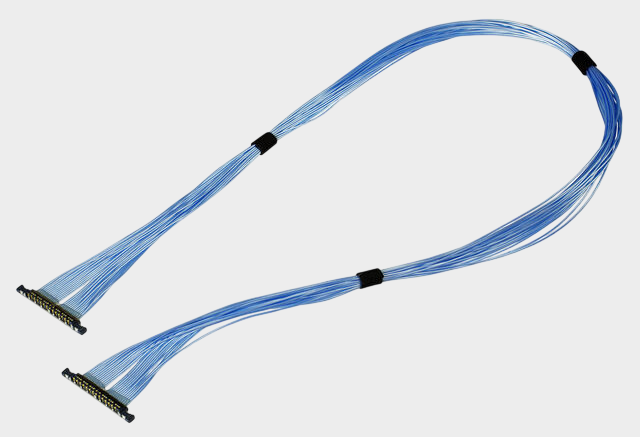

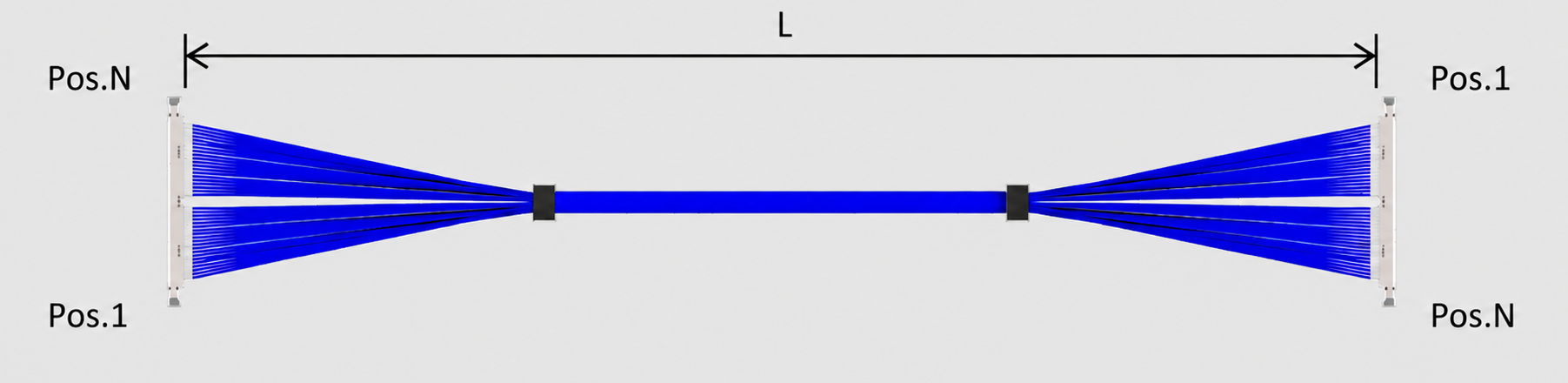

随着笔记本电脑、平板电脑、显示模组、摄像头模组及其他轻薄型电子设备不断向小型化发展，设备内部可用于布线的空间越来越有限，而高速信号通道数量却不断增加，因此对极细同轴线束的线径、连接密度、机械尺寸及高速传输性能提出了更高要求。I-PEX CABLINE®-UA II是一款0.3mm间距、垂直直角出线的极细同轴连接器系列，支持26P、32P、40P及50P配置，并采用适合狭小空间及转轴布线的纤细结构。 其中，I-PEX 82445-100B-02-D对应的是50Pin、44AWG Micro-Coax、L=200mm、1-N极细同轴线束；I-PEX官方产品页面也明确将82445列为50P、200mm、1-N的标准Harness型号，与100mm的82970及300mm的82971形成长度规格系列。 对工程师而言，50P高密度结构能够满足多通道信号连接需求；对采购人员而言，“82445-100B-02-D + 50P + 44AWG + 200mm + 1-N”则是寻找兼容替代产品时应首先锁定的核心规格。

二、44AWG与20497-050T-30配套，替代开发需要关注完整链路性能

本款 I-PEX 82445-100B-02-D 极细同轴线束使用的线材端连接器型号为 20497-050T-30，该型号属于CABLINE-UA II 50Pin Plug Housing；上传资料也明确列出了50Pin对应的20497-050T-30。 同时，本产品使用的极细同轴线材规格为44AWG，I-PEX官方资料显示CABLINE-UA II支持AWG42、AWG44、AWG46 Micro-Coax，44AWG对应参考额定电流为0.19A/contact；该系列连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，配合高度约1.27±0.1mm。 对工程师来说，进行82445替代开发不能只验证“连接器能够插入”，还应围绕44AWG线材的阻抗、外径、端接尺寸、屏蔽结构以及高速信号完整性进行整体匹配；上传资料同样指出，替代开发需要重点匹配信号速率、差分阻抗、插损、回损和串扰性能。 因此，对采购人员而言，选择替代供应商时也不应仅比较单价和外观，而应要求供应商提供与原规格对应的电气性能及验证资料。

三、如何通过插损曲线判断极细同轴线束性能？

对于高速极细同轴线束而言，插损（Insertion Loss，IL）曲线是判断信号在整个传输链路中衰减程度的重要依据。简单理解，插损表示信号经过线束、连接器及相关结构后，相比输入信号损失了多少能量，通常以dB表示；在曲线上通常表现为负值，绝对值越大，意味着信号衰减越严重。因此，工程师在查看82445或其兼容替代线束的插损曲线时，首先应确认横轴频率范围是否覆盖实际工作频段，再观察随着频率升高，曲线是否持续、平滑地恶化，以及在目标工作频率附近是否出现明显异常凹陷或突变。对于同样的结构和测试条件，一般而言，插损曲线越平滑、在目标频率范围内衰减越小，代表信号传输损耗控制得越好；同时还应结合回损、串扰和阻抗曲线综合判断，不能只看某一个dB数值。CABLINE-UA II官方资料将USB 3.1 Gen1 5Gbps、V-By-One HS 1.4 4Gbps及HDMI 1.3 3.4Gbps列为参考应用，并提供SI相关资料，因此在实际替代验证中，应将目标接口速率与测试频段对应起来。 对于200mm的82445-100B-02-D而言，线长相比100mm产品更长，因此更应关注实际系统频段内的插损变化；不过，具体“多少dB才算合格”不能脱离测试夹具、连接器、线长、阻抗、频率范围及客户系统规范单独判断，最终应以项目SI规范或实测验证结果为准。

四、选型和兼容与替代方案参考及建议

对于需要进行I-PEX 82445-100B-02-D国产替代、供应链备份或成本优化的工程师和采购人员，建议以原型号为基准建立完整的规格匹配关系：产品为50Pin、44AWG Micro-Coax、200mm、1-N结构，线材端连接器为20497-050T-30，同时进一步核对连接器机械尺寸、线材外径、阻抗、屏蔽与接地方式以及高速SI性能。I-PEX官方资料明确列出82445-100B-02-D为50Pin、44AWG、200mm、1-N标准Harness，并与82970-100B-02-D的100mm规格形成对应关系。 在替代验证过程中，建议工程师重点对比原厂与替代品的插损曲线、回损曲线、串扰数据及阻抗一致性，尤其需要确认目标工作频率范围内的插损是否满足系统要求；采购人员则可以将“连接器型号+Pin数+AWG+线长+端接结构+SI测试数据”作为供应商技术询价的基础条件。我们公司可提供：I-PEX 82445-100B-02-D兼容替代线束方案，可围绕20497-050T-30连接器、44AWG极细同轴线材、50Pin、200mm及1-N结构进行样品开发与批量制造，并可根据客户项目要求配合进行高速信号性能验证，为国产替代、供应链备份及批量采购提供可靠的极细同轴线束解决方案。

五、总结：从“尺寸兼容”进一步走向“电气性能兼容”

综合来看，I-PEX 82445-100B-02-D是一款面向高密度、高速及空间受限应用的50Pin极细同轴线束，其核心规格为50Pin、44AWG Micro-Coax、200mm、1-N结构，并使用20497-050T-30线材端连接器。对于工程师而言，真正实现可靠替代不能停留在连接器尺寸、Pin数和线长一致，而应进一步验证阻抗、插损、回损、串扰及实际高速传输性能；其中，插损曲线可以帮助判断信号随频率变化产生的衰减情况，是进行高速线束性能评估时的重要参考。对于采购人员而言，则应优先选择能够提供完整规格对应、样品验证及批量制造能力的供应商。我们公司可提供I-PEX 82445-100B-02-D兼容替代线束方案，以44AWG极细同轴线材及20497-050T-30配套连接器为基础，为客户提供从样品验证到批量生产的极细同轴线束制造服务。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
