I-PEX 82970-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、50P高密度极细同轴线束，满足轻薄设备连接需求

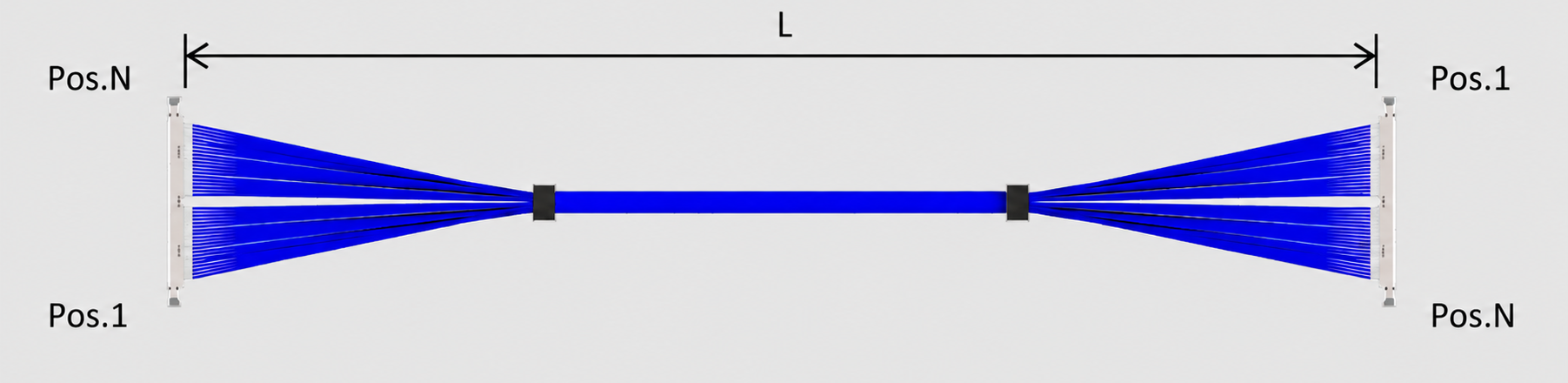

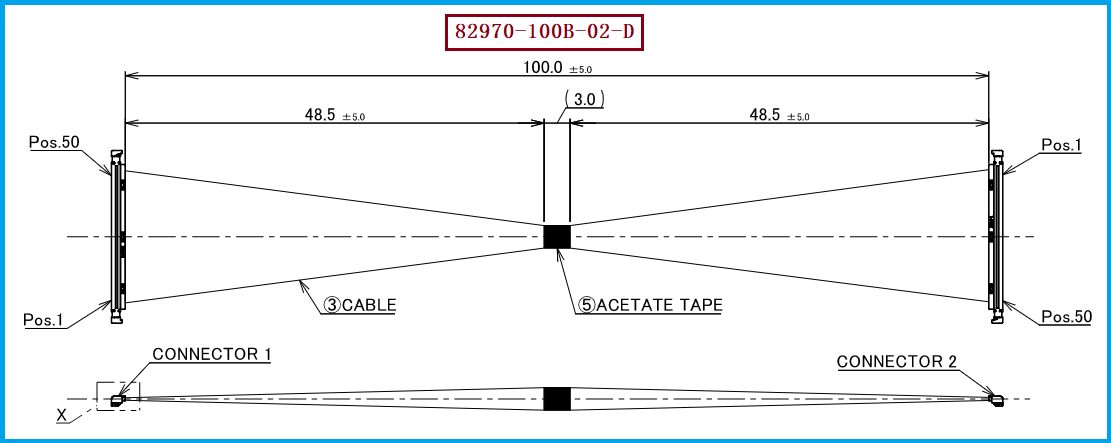

随着笔记本电脑、平板电脑、显示模组、摄像头模组、VR/AR设备等电子产品不断向轻薄化、小型化发展，设备内部可用于布线的空间越来越有限，同时高速数据传输通道数量却不断增加，因此对极细同轴线束的尺寸、高密度连接以及信号传输性能提出了更高要求。I-PEX CABLINE-UA II系列正是针对这类应用推出的0.3mm Pitch极细同轴线连接方案，其中 I-PEX 82970-100B-02-D 是一款50Pin、44AWG Micro-Coax、L=100mm、1-N结构的标准极细同轴线束产品。该方案采用CABLINE-UA II系列连接器体系，具有0.3mm端子间距、Vertical Right Angle结构及约1.27±0.1mm的配合高度，能够在有限安装空间内实现高密度信号连接。对于工程师而言，这种结构有利于优化PCB及整机内部空间布局；对于采购人员而言，明确50Pin、44AWG、100mm及1-N等关键规格，则是进行同型号采购、国产替代及供应链备份时的重要依据。

二、44AWG线材与20497-050T-30连接器的配套关系

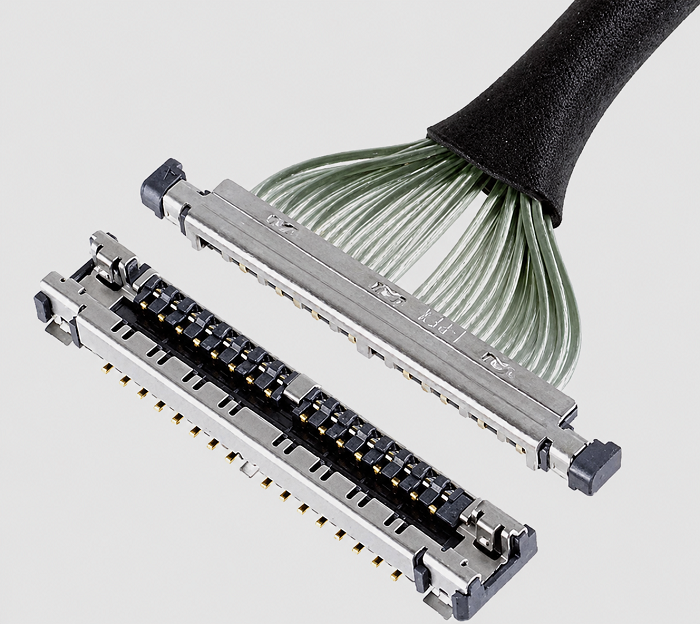

针对 I-PEX 82970-100B-02-D 极细同轴线束，在进行兼容替代开发时，除了关注线束本身的长度、Pin数和端接方式，还必须重点确认线材端连接器及线材规格。本产品线材端使用的连接器型号为 20497-050T-30，对应CABLINE-UA II系列50Pin Plug Housing；该连接器可适配的极细同轴线材规格为 44AWG。I-PEX CABLINE-UA II系列官方资料显示，该系列可匹配AWG42、AWG44、AWG46等Micro-Coax线材，其中44AWG对应参考额定电流为0.19A/contact，系列高速传输参考性能可达到5Gbps/lane NRZ。对于工程师来说，开发替代线束时不能只依据连接器外形进行判断，还需要同步确认线材外径、阻抗、端接尺寸、屏蔽及接地方式、插损、回损、串扰等参数；对于采购人员来说，则应明确要求供应商同时匹配 82970-100B-02-D、20497-050T-30及44AWG 这组核心规格，从而降低因单一参数相似而造成兼容性风险的可能性。

三、极细同轴线束常用屏蔽方式及其工程应用

屏蔽结构是极细同轴线束设计中影响EMI、电磁兼容性及高速信号完整性的重要因素。实际工程中较常见的屏蔽方式主要包括金属箔屏蔽、编织屏蔽、螺旋缠绕屏蔽以及箔屏蔽与编织屏蔽组合结构。金属箔屏蔽具有较好的覆盖效果，适合对高频干扰控制要求较高的场景；编织屏蔽具有较好的机械强度和弯折耐受性，更适合存在动态弯折或活动需求的线束；螺旋缠绕屏蔽具有较好的柔韧性，可用于对弯折性能要求较高的应用；而箔+编织的复合屏蔽结构则能够在屏蔽覆盖、机械可靠性及柔韧性之间取得综合平衡。对于Micro-Coax极细同轴线束，还需要进一步区分每根同轴线独立屏蔽与多根线缆整体屏蔽等不同结构。需要特别说明的是，具体到I-PEX 82970-100B-02-D所采用的线材内部屏蔽结构，应以对应2D工程图、线材规格书及实际产品为最终确认依据，不能仅根据连接器系列资料进行推定。不过，I-PEX官方资料可以确认CABLINE-UA II连接器采用EMI Shielding及Multi-point Ground Design，因此在兼容替代开发过程中，除了保证线材本身的屏蔽性能，还应重视连接器端屏蔽及接地结构的匹配。

四、选型和兼容与替代方案参考及建议

对于需要采购、替代或国产化 I-PEX 82970-100B-02-D 的客户，建议工程师和采购人员从“连接器、Pin数、线材、长度、端接结构、屏蔽性能及高速电气性能”几个维度进行整体确认，而不是仅按照原厂料号寻找外观相似产品。本产品的核心选型信息包括：极细同轴线束产品料号/型号为I-PEX 82970-100B-02-D，50Pin，44AWG Micro-Coax，线长100mm，1-N结构，线材端连接器型号为20497-050T-30。在实际替代过程中，还需要进一步核对连接器配合尺寸、线材外径、阻抗、端接方式、出线方向、屏蔽结构以及高速信号性能等关键指标。针对国产化、降本、缩短交期及供应链备份等需求，我们公司可提供：I-PEX 82970-100B-02-D兼容替代线束方案，可根据客户实际产品结构和技术要求，围绕20497-050T-30连接器、44AWG极细同轴线材、50Pin、100mm长度及对应端接结构进行极细同轴线束的样品开发与批量制造，为工程验证及量产采购提供兼容替代选择。

五、产品总结

综合来看，I-PEX 82970-100B-02-D 是一款面向高密度、轻薄化及高速信号应用的50Pin极细同轴线束，其核心规格为50Pin、44AWG Micro-Coax、100mm、1-N结构，并配套20497-050T-30线材端连接器。对于工程师而言，在进行此类产品选型或替代开发时，应重点关注连接器机械尺寸、44AWG极细同轴线材、阻抗及高速信号完整性，同时对屏蔽和接地结构进行系统验证；对于采购人员而言，则应从单纯寻找原厂料号进一步转向规格完整、性能可验证、能够稳定量产的兼容替代供应方案。依托极细同轴线束生产制造能力，我们公司可为客户提供 I-PEX 82970-100B-02-D兼容替代线束方案，满足样品验证、国产替代、供应链备份及批量采购等不同阶段的需求。
