I-PEX 82896-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、32PIN 0.3MM超细间距设计，面向高密度高速连接应用

随着笔记本电脑、平板电脑、显示设备、摄像模组及其他轻薄型电子产品不断向小型化发展，设备内部留给高速信号线束的空间越来越有限，工程师不仅要考虑信号传输性能，还需要同时兼顾线束尺寸、连接器高度、布线空间以及EMI控制。本文介绍的 I-PEX 82896-100B-02-D 属于CABLINE®-UA II系列32Pin极细同轴线束，其线材端配套使用 20497-032T-30连接器，连接器为32PIN、0.3MM Pitch超细间距结构；该系列采用Vertical Right Angle结构和小型化Plug设计，适合空间受限、高密度内部连接场景。I-PEX资料显示，CABLINE-UA II支持26Pin、32Pin、40Pin及50Pin配置，并面向Micro Coaxial Cable应用进行设计；其小型化结构还适用于笔记本转轴、狭窄通道及轻薄设备内部布线。 对于工程师来说，32PIN+0.3MM Pitch+极细同轴线束意味着可以在有限空间内实现较高的信号通道密度；对于采购人员来说，82896-100B-02-D、20497-032T-30、32PIN、0.3MM则是确认产品规格、寻找替代供应商和进行BOM核对时的重要识别信息。

二、极细同轴线能传输什么信号？重点在高速数字、显示与影像信号应用

很多工程师在进行极细同轴线束选型时，会首先关注“这种极细同轴线到底能传输什么信号”。从CABLINE-UA II系列资料来看，其定位并不是普通低速控制线，而是面向高速信号传输的Micro Coaxial连接方案，I-PEX给出的参考应用包括USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3，对应参考传输能力分别为5Gbps/lane、4Gbps/lane和3.4Gbps/lane，可用于LCD显示信号、摄像头数据、高速影像传输以及小型设备内部高速连接。 因此，从应用理解上来说，极细同轴线可以用于高速数字信号、显示信号、视频/影像数据以及高速接口相关信号的传输。不过需要特别注意，I-PEX给出的上述速率属于CABLINE-UA II系列的参考应用能力，并不意味着任何采用该连接器和极细同轴线的具体线束都能够在所有系统条件下直接保证相应速率；实际高速性能还需要结合线材阻抗、长度、连接器、PCB走线、插损、回损、串扰及整机SI设计进行验证。对于82896-100B-02-D这样的32Pin极细同轴线束而言，工程设计的重点并不是简单追求“能不能传高速”，而是确保高速差分链路中的阻抗连续性、屏蔽效果和信号完整性。

三、20497-032T-30连接器与极细同轴线束配套，替代时应关注完整连接系统

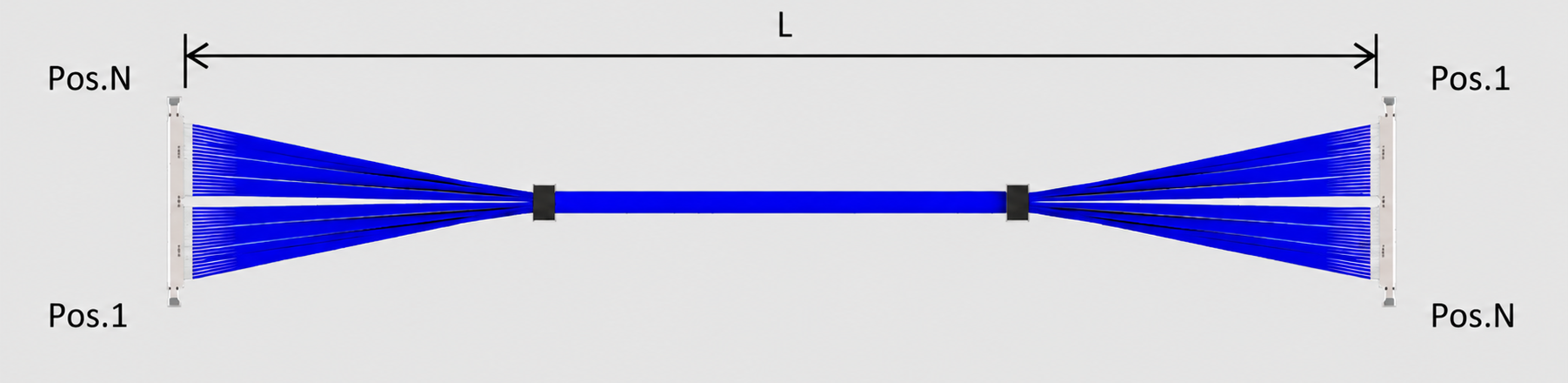

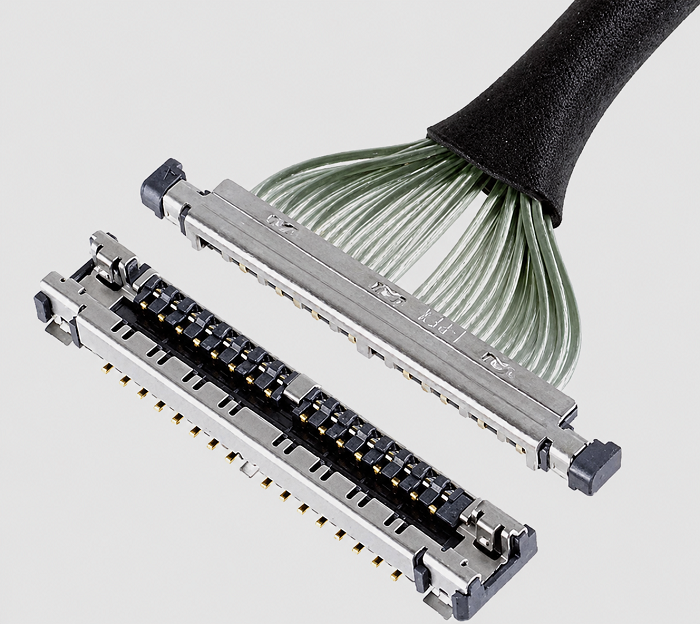

I-PEX 82896-100B-02-D的线材端使用 20497-032T-30，对应CABLINE-UA II Plug Housing Assembly，连接器规格为32PIN、0.3MM Pitch。CABLINE-UA II系列采用金属屏蔽及Multi-point Ground设计，有助于高速信号连接中的EMI控制；官方资料同时显示，该系列Plug Cable Assembly属于20496系列，Plug Housing Assembly属于20497系列，Plug Metal Cover属于2679系列，Receptacle则属于20498系列。 对采购人员而言，采购替代品时不能只询问“32Pin极细同轴线有没有”，而应把I-PEX 82896-100B-02-D线束料号、20497-032T-30连接器型号、32PIN、0.3MM Pitch以及具体线材和线束结构作为完整条件进行确认；对于工程师而言，还需要进一步确认连接器配合关系、Pin定义、线缆端接、屏蔽结构以及设备实际安装空间。CABLINE-UA II的0.3mm超细间距、小型化Plug及多点接地结构，本身就是该产品适应轻薄设备及高速信号应用的重要设计基础。 我们公司可提供：I-PEX 82896-100B-02-D兼容替代线束方案，可围绕客户现有产品的连接器、Pin数量、Pitch、线材规格、线束长度及端接结构进行针对性开发，为需要国产替代、第二供应商导入或原厂料号替代的客户提供极细同轴线束制造支持。

四、选型和兼容与替代方案参考及建议：工程验证与采购询价应以完整规格为基础

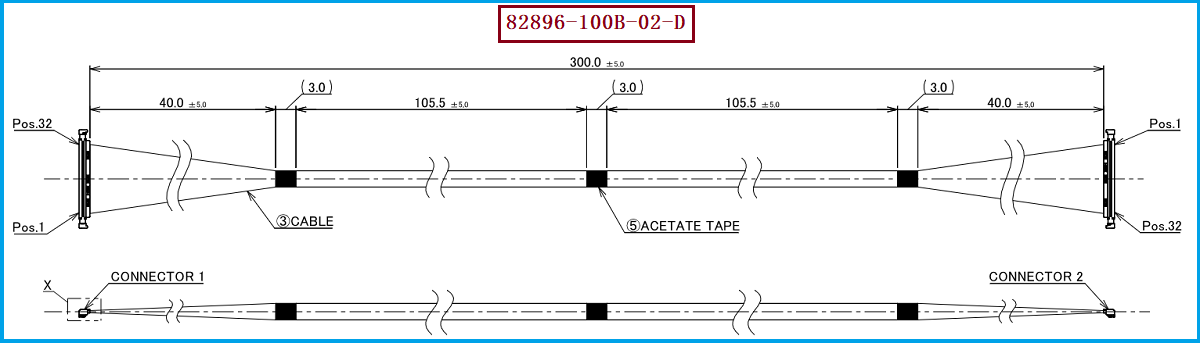

针对I-PEX 82896-100B-02-D的选型、兼容及替代，建议工程师和采购人员不要仅按照“32PIN、0.3MM”两个参数判断产品是否能够直接替换，而应进一步核对连接器平台、线材类型、线径、阻抗、线束长度、两端结构及实际Pin定义。CABLINE-UA II支持AWG42、AWG44、AWG46等Micro Coax规格，其中资料显示AWG44的额定电流为0.19A AC/DC per contact，系列额定电压为50V AC per contact；同时，系列参考高速传输能力达到5Gbps/lane NRZ。 对于具体的82896线束，则应以其对应产品图纸和客户实际应用条件作为最终验证依据，尤其需要确认300mm级线束长度、极细同轴线规格、50Ω阻抗要求、32Pin线位关系、20497-032T-30连接器、0.3mm Pitch及端部结构是否完全匹配。如果用于高速差分信号设备，还建议在样品阶段进行实际的SI测试，而不是仅通过机械尺寸判断兼容性。我们公司可提供I-PEX 82896-100B-02-D兼容替代线束方案，针对工程样品、BOM替代及批量采购需求，可按照原产品规格进行线材、连接器、线长、端接及结构匹配，为客户建立更稳定的极细同轴线束供应渠道。

五、总结：

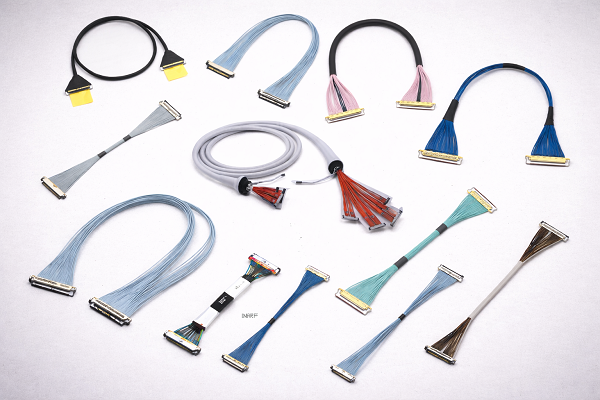

综合来看，I-PEX 82896-100B-02-D所代表的是一种面向高密度电子设备内部连接的极细同轴线束方案，其配套线材端连接器为20497-032T-30，连接器采用32PIN、0.3MM Pitch超细间距设计，CABLINE-UA II系列则以小型化、Micro Coaxial连接、高速信号传输及EMI控制为主要技术特点。该系列资料显示，32Pin产品可用于高速显示信号及小型设备内部连接，而极细同轴结构能够为高速数字、显示和影像数据传输提供适合的连接形式。 对于工程师而言，选择此类线束的核心在于信号完整性+机械兼容+连接可靠性；对于采购人员而言，则更关注原厂料号对应、连接器型号匹配、规格一致性、批量稳定性及供应链风险控制。因此，替代产品真正需要实现的不是简单的“外观相似”，而是从连接器、Pitch、Pin数量、线材、电气性能、端接工艺到最终装配状态的整体匹配。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82896-100B-02-D提供兼容替代及定制制造服务，帮助客户在高速信号连接、产品国产替代、第二供应商开发及成本优化等应用中获得更加灵活的供应选择。

对于需要在有限空间内实现高速数据、显示或影像信号连接的电子设备而言，I-PEX 82896-100B-02-D + 20497-032T-30 32PIN 0.3MM连接器构成了典型的高密度极细同轴连接方案。通过对连接器、线材、线位、长度及高速信号性能进行完整验证，可以更有效地实现工程替代和批量导入；我们公司可围绕该型号提供兼容替代线束方案及极细同轴线束制造服务。
