I-PEX 82148-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、32Pin超细间距设计，满足高密度电子设备内部连接需求

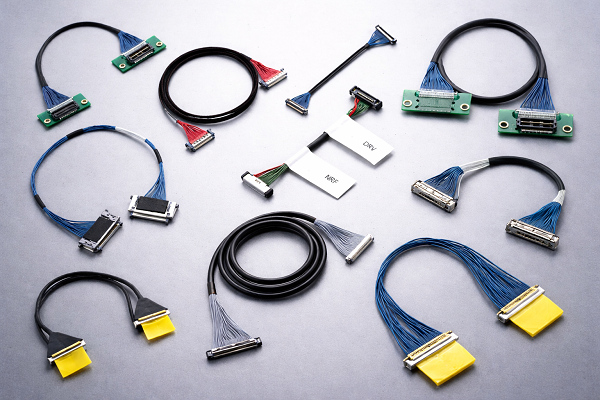

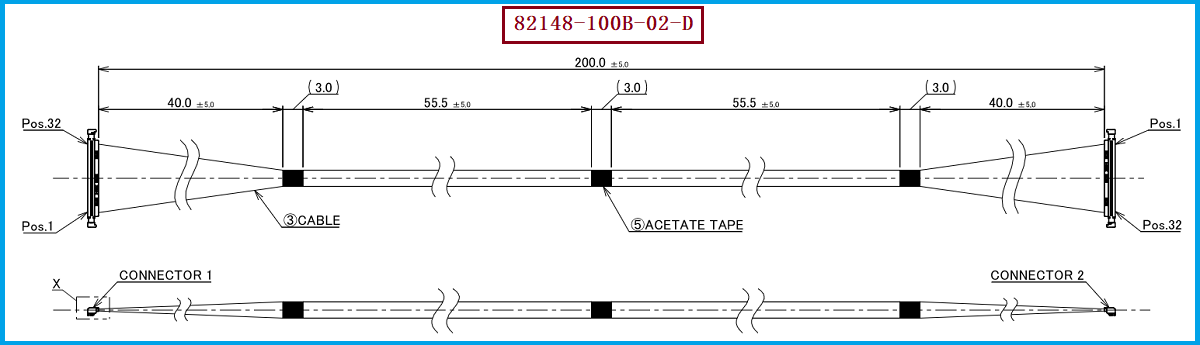

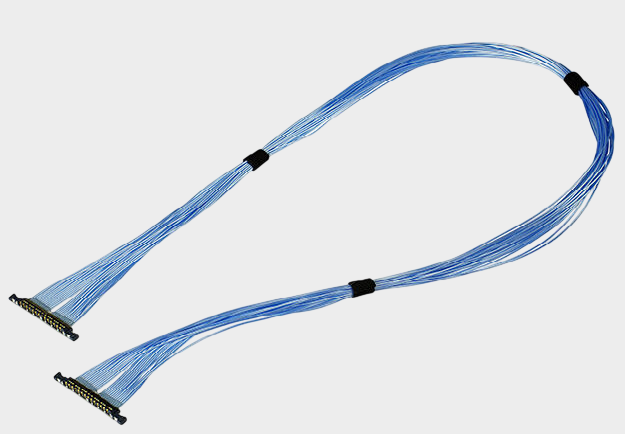

在笔记本电脑、平板电脑、显示模组、摄像模组及其他轻薄型电子设备中，内部空间越来越有限，同时高速数据传输对连接可靠性、信号完整性及EMI控制提出了更高要求。I-PEX CABLINE®-UA II系列采用0.3mm Pitch超细间距设计，支持26Pin、32Pin、40Pin及50Pin配置，并采用Vertical Right Angle结构及较低的Mated Height，适用于空间受限、高密度、高速信号连接场景。 本文对应产品为 I-PEX 82148-100B-02-D，是一款32Pin Micro Coaxial极细同轴线束，采用AWG44、50Ω Micro-Coaxial Cable，线束长度为200.0±5.0mm，其线材端使用的连接器型号为 20497-032T-30，产品线位定义为1-N。对于工程师而言，这些参数共同决定了产品的机械安装、信号传输和系统匹配条件；对于采购人员而言，82148-100B-02-D + 20497-032T-30 + 32Pin + AWG44 + 50Ω + 200mm + 1-N则构成了较为完整的产品识别和询价依据。

二、极细同轴线束在高速差分信号中的应用，重点关注信号完整性

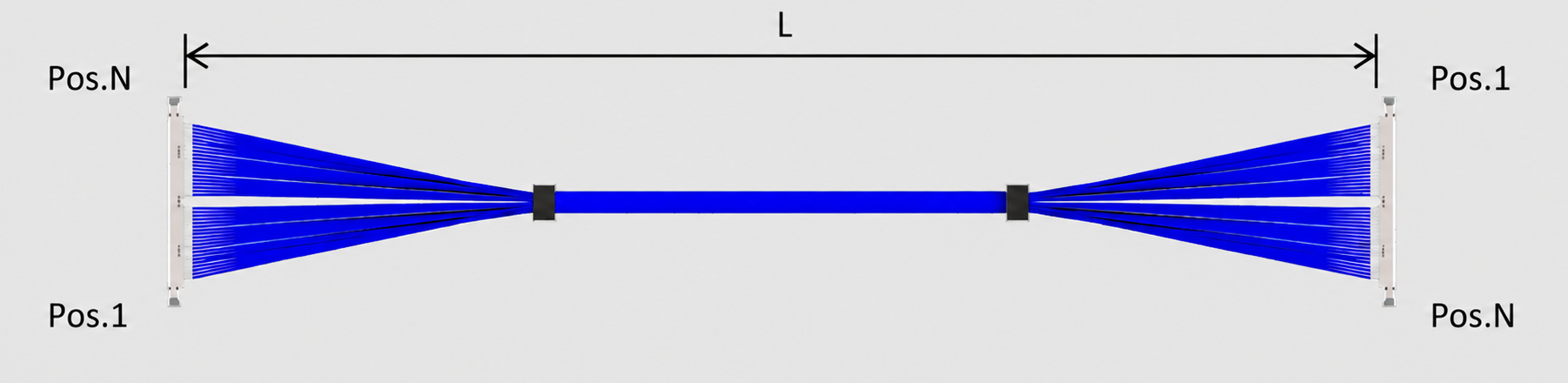

高速差分信号传输对连接系统的阻抗连续性、插损、回损、串扰以及屏蔽性能都有较高要求。与普通离散线相比，Micro Coaxial Cable通过同轴结构为高速信号提供更加受控的传输环境，因此非常适合用于高速显示、摄像及数据接口等应用。CABLINE-UA II资料显示，该系列可用于USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3等Gbps级高速信号应用，并支持AWG42、AWG44、AWG46等Micro Coaxial Cable规格。 对于82148-100B-02-D这款具体产品，图纸明确采用AWG44、50Ω Micro-Coaxial Cable，因此在进行高速差分信号链路设计时，不能只关注连接器Pin数，还需要综合考虑线缆阻抗、线束长度、PCB走线、连接器过渡区域以及发送端和接收端的阻抗匹配。与此同时，本产品采用1-N线位定义，在进行兼容替代或第二供应商导入时，需要重点核对Pin Number、两端连接器方向及实际线位映射，确保替代线束与原设备信号定义一致，避免因线位或端接方向差异造成系统调试及量产风险。

三、20497-032T-30连接器配套关系：兼容替代不能只看外观尺寸

对于82148-100B-02-D的兼容替代，连接器是工程验证中的关键部分。本产品使用的线材端连接器型号为 20497-032T-30，属于I-PEX CABLINE-UA II系列32Pin Plug Housing Assembly；I-PEX资料中同时列出了对应的32Pin Plug Cable Assembly、Metal Cover及Receptacle等配套零件，其中32Pin Plug Housing为20497-032T-30，32Pin Metal Cover为2679-032-10，对应Receptacle为20498-032E-41。 因此，对于需要进行国产化、第二供应商开发或者原厂替代的客户，建议工程师和采购人员不要仅依据连接器外观或Pin数量判断是否能够替代，而应进一步确认0.3mm Pitch、32Pin、配合尺寸、插拔结构、线缆规格、端部成型、屏蔽结构、线位定义以及实际装配状态。特别是在极细同轴线束应用中，即使连接器外形相似，如果线位定义、端接方向或连接器内部结构存在差异，也可能导致高速差分信号无法正常传输。因此，我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，并可针对客户现有样品、图纸或BOM，对20497-032T-30连接器配套、32Pin、AWG44、50Ω、200mm、1-N线位定义等关键条件进行匹配开发。

四、选型和兼容与替代方案参考及建议：从料号匹配到整套线束验证

如果客户正在寻找I-PEX 82148-100B-02-D兼容替代方案，建议以“连接器+线材+结构+电气+线位”五个维度进行确认，而不是简单寻找一个所谓的“同规格32Pin线束”。在连接器方面，应确认CABLINE-UA II系列及20497-032T-30型号；在线材方面，应确认Micro Coaxial、AWG44、50Ω；在线束结构方面，应确认200.0±5.0mm线长、1-N线位定义、出线方向及端部固定方式；在电气方面，则需要结合实际高速差分信号应用确认阻抗、插损、回损、串扰及耐压等要求。CABLINE-UA II官方资料显示，其AWG44 Micro Coax额定电流为0.19A AC/DC per contact，额定电压为50V AC per contact，工作温度范围为**-40℃～+85℃；但对于本次82148具体Harness，图纸另有80℃ Max.工作温度、AC 100V耐电压、50MΩ Min.绝缘电阻等Harness级要求，因此替代开发时应以具体产品图纸和客户实际应用条件作为最终验证依据。 我们公司可根据客户需求提供82148-100B-02-D极细同轴线束兼容替代、20497-032T-30连接器配套替代及定制开发方案**，支持从样品确认、规格匹配到批量制造的供应需求。

五、面向工程与采购的国产替代价值：降低供应链风险，满足高速连接需求

综合来看，I-PEX 82148-100B-02-D是一款32Pin、0.3mm Pitch、AWG44、50Ω、200mm的Micro Coaxial极细同轴线束，其线材端使用20497-032T-30连接器，线位定义为1-N，产品定位于小型化、高密度及高速信号连接应用。对于工程师来说，选择此类产品时需要重点验证机械尺寸、连接器匹配、线位定义和高速信号完整性；对于采购人员来说，则应重点确认原厂料号、连接器型号、线材规格、阻抗、长度、Pin数量及供应商量产一致性。我们的极细同轴线束制造方案可围绕原产品规格进行兼容开发，为客户提供I-PEX 82148-100B-02-D兼容替代线束方案，同时针对20497-032T-30连接器替代及相关配套结构提供匹配方案，帮助客户在国产替代、第二供应商导入、成本优化和供应链风险控制等场景中获得更灵活的选型空间。对于高速差分信号应用而言，真正可靠的替代并非单纯实现“尺寸相同”，而是实现连接器兼容、线位正确、阻抗匹配、信号完整性、机械可靠性和批量一致性的综合匹配。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
