一、极细同轴线的阻抗为什么是工程选型的重要指标？

在高速摄像、工业视觉、医疗成像、AI视觉及高速显示设备中，极细同轴线不仅承担信号连接作用，其特性阻抗也会直接影响高速信号传输过程中的反射、损耗和信号完整性。工程师在选择极细同轴线束时，不能只关注40AWG、线长和Pin数，还需要结合实际高速接口对阻抗的要求进行匹配。以本次参考型号 I-PEX 83030-100B-01-D 为例，该产品属于CABLINE-SS 50P Micro-Coaxial Harness，采用40AWG极细同轴线、300mm长度、1-1线位结构，线材端配套 20373-R50T-06。I-PEX官方资料显示，CABLINE-SS支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中AWG40属于该系列支持的线材规格。

二、极细同轴线常见阻抗是多少？45Ω是一个重要参考值

从I-PEX CABLINE-SS公开资料来看，其高速信号完整性参考测试采用了45Ω阻抗条件，并使用Micro-Coaxial Cable、AWG40、100mm Cable Length等测试条件。因此，对于采用CABLINE-SS架构的极细同轴线束来说，45Ω可以作为重要的阻抗参考值，但不能简单理解为所有极细同轴线都只有45Ω，也不能把系列测试条件直接等同于具体线束的实测性能。 实际工程中，极细同轴线的阻抗会受到中心导体尺寸、绝缘介质材料及厚度、屏蔽结构、线缆几何尺寸等因素影响；因此采购人员在询价时，如果产品用于MIPI、eDP等高速信号，应明确要求供应商确认对应线材的阻抗规格及测试依据，而不是仅以“40AWG极细同轴线”作为判定条件。

三、I-PEX 83030-100B-01-D：50P、40AWG、300mm的高速线束组合

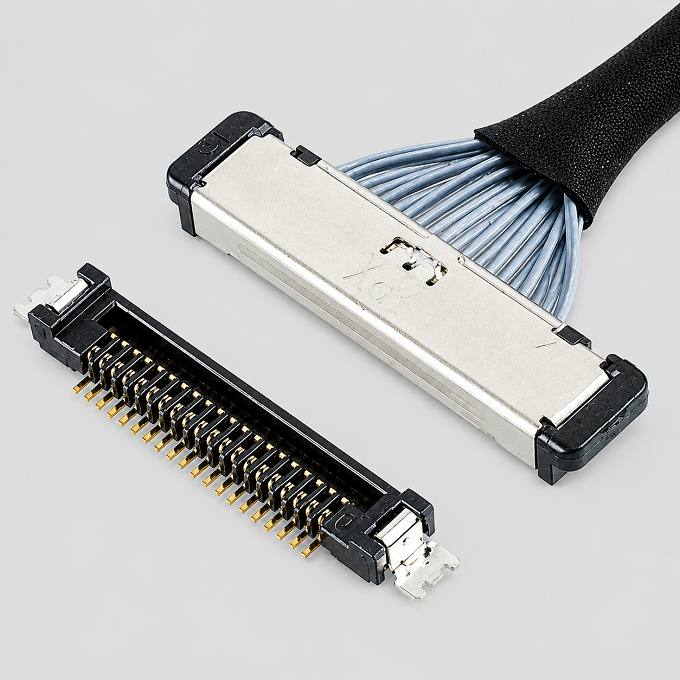

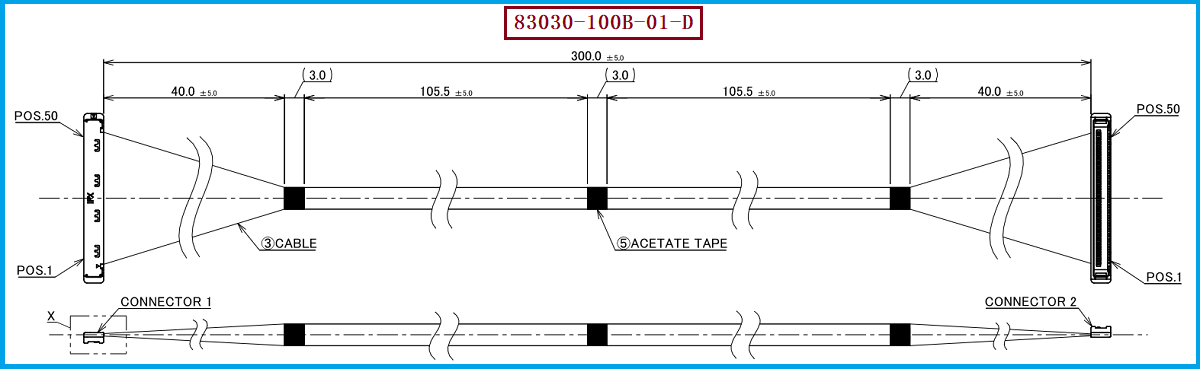

对于本型号而言，I-PEX 83030-100B-01-D的核心规格为50P、Micro-Coaxial 40AWG、300mm、1-1，线材端连接器为20373-R50T-06。I-PEX官方产品矩阵明确将83030列为50pin Micro-Coaxial 40AWG L=300mm 1-1 Harness，并与83028的100mm、83029的200mm型号形成同一系列长度组合。 对工程师而言，300mm线长意味着高速信号链路需要更加关注传输损耗和阻抗连续性；尤其在高速应用中，连接器、线材、PCB走线以及端接结构需要作为完整链路进行分析。对于采购人员，则建议将I-PEX 83030-100B-01-D、20373-R50T-06、50P、40AWG、300mm、1-1作为完整的采购规格条件，避免出现“Pin数相同但长度、线位或连接器结构不同”的错误替代。

四、选型和兼容与替代方案参考及建议

进行极细同轴线束选型或国产兼容替代时，建议首先确认设备接口类型及信号速率，再确认Pin数、连接器、线材AWG、长度和线位定义，最后针对高速信号进行阻抗及Signal Integrity验证。CABLINE-SS采用0.4mm Contact Pitch、Vertical Right Angle配接结构，官方资料定位为高速数据传输、窄深度及高可靠性Micro-Coaxial Connector，并给出了最高16Gbps/lane的系列应用定位；但该速率属于系列及特定测试条件下的参考，不能直接作为83030-100B-01-D在所有设备中的保证值。 我们公司可提供：I-PEX 83030-100B-01-D兼容替代线束方案，可按照50P、40AWG、300mm、1-1及20373-R50T-06等关键规格进行极细同轴线束的兼容开发、样品打样及批量生产，并可根据客户实际设备对线长、线位、连接器及高速信号性能的要求进行针对性匹配。

五、总结

极细同轴线的阻抗并不是一个可以脱离具体结构单独判断的参数，工程应用中常见的阻抗会根据线材结构和高速接口需求而有所不同。对于CABLINE-SS体系，45Ω是I-PEX公开高速信号完整性参考测试中的重要阻抗条件；对于具体产品，则应以实际线材规格和验证结果为准。I-PEX 83030-100B-01-D以50P + 40AWG + 300mm + 1-1 + 20373-R50T-06构成完整产品特征，在进行国产替代时，建议将阻抗、线长、连接器及信号完整性作为整体进行评估。我们公司可提供I-PEX 83030-100B-01-D兼容替代线束方案，为高速视觉、工业相机、医疗成像及其他高密度电子设备提供极细同轴线束制造支持。
