I-PEX 83029-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、医疗内窥镜对“细、密、高速”的连接需求越来越高

医疗内窥镜需要在有限的镜体和插入部空间内完成图像采集、信号传输及设备内部电气连接，因此线束不仅要满足信号传输要求，还需要兼顾小型化和高密度布线。极细同轴线采用同轴结构，可将信号导体、绝缘介质和屏蔽结构集中在非常有限的空间内，对于需要多通道图像数据传输的设备具有明显的结构优势。以本次产品为例，I-PEX 83029-100B-01-D属于CABLINE-SS 50P Micro-Coaxial Harness，采用40AWG极细同轴线、200mm长度、1-1线位结构，线材端使用20373-R50T-06连接器；附件资料显示，该连接器属于CABLINE-SS 50Pin Plug Housing，并配套50Pin Receptacle 20374-R50E-31。 对医疗内窥镜等空间敏感型设备而言，这种高Pin数、细线径的连接方式能够为多通道信号布线提供更紧凑的解决思路。

二、为什么内窥镜更关注极细同轴线？核心在于空间、高速信号与抗干扰的综合平衡

随着高清成像、高帧率图像采集以及数字化医疗设备的发展，内窥镜内部的数据传输要求不断提高。普通排线虽然能够完成多路信号连接，但在高密度、高速以及复杂电磁环境下，需要更加关注串扰、阻抗一致性和EMI等问题；极细同轴线通过中心导体与屏蔽结构形成相对独立的传输通道，有利于对高速信号进行控制。CABLINE-SS资料给出的高速性能参考条件包括AWG40 Micro-Coaxial Cable、45Ω、100mm，系列资料给出的最高传输定位为16Gbps/Lane，并列出了MIPI等高速接口作为参考应用。 需要强调的是，这些属于CABLINE-SS系列及特定测试条件下的参考数据，并不能直接理解为83029-100B-01-D在所有医疗内窥镜系统中都保证达到16Gbps/Lane；实际应用仍需根据具体线长、阻抗、Pin Assignment、PCB设计及整机信号完整性进行验证。

三、83029-100B-01-D：50P高密度连接为多通道设计提供更多空间

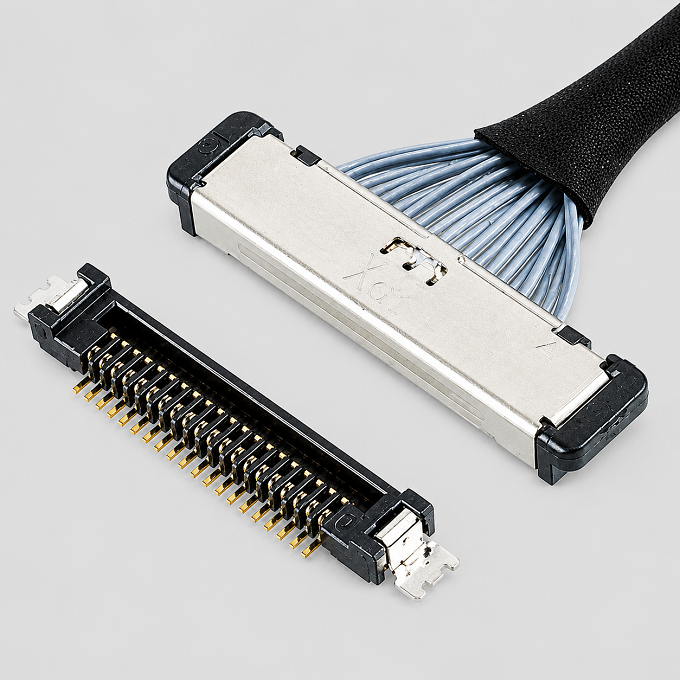

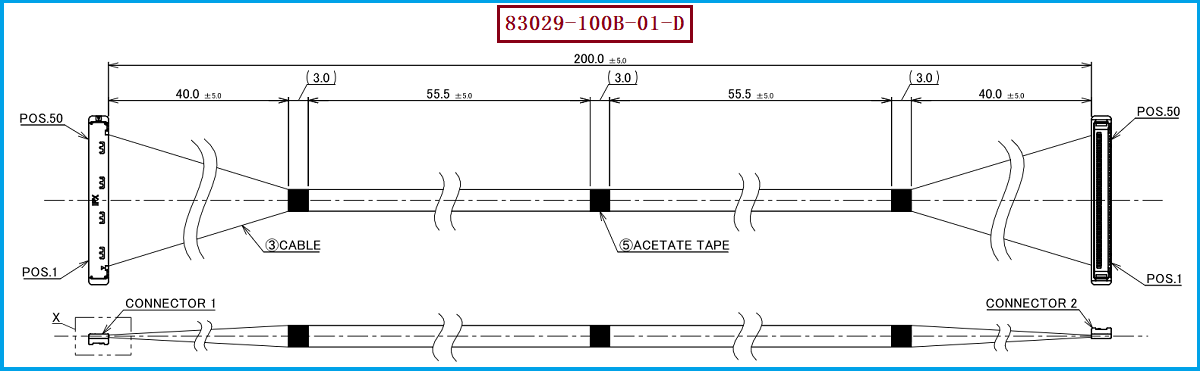

对于工程师而言，医疗内窥镜线束选型不能只关注“线越细越好”，而需要同时考虑信号数量、线长、连接器结构、弯折路径以及高速信号完整性。I-PEX 83029-100B-01-D采用50P、40AWG、200mm、1-1结构，在50个信号触点与较细线材之间实现高密度组合；其配套20373-R50T-06为50Pin Plug Housing，附件资料显示50Pin版本重量为106mg，CABLINE-SS连接器采用0.4mm Pitch结构。 对采购人员来说，采购替代品时应避免只写“50P极细同轴线”，而应明确83029-100B-01-D + 20373-R50T-06 + 50P + 40AWG + 200mm + 1-1这一完整规格组合。尤其需要注意，50P、40AWG、200mm也存在不同Harness结构的型号，因此线位定义和机械结构必须同步确认。

四、选型和兼容与替代方案参考及建议

如果用于医疗内窥镜、医疗成像模组或其他高密度图像设备，建议工程师首先根据实际图像传感器接口和信号通道数量确定Pin数，再确认40AWG线材、200mm长度、1-1线位结构以及20373-R50T-06连接器的机械配接关系，同时进行阻抗、插损、回损、串扰及EMI等验证。附件资料显示，CABLINE-SS系列连接器还具有**-40℃～+85℃工作温度范围、50MΩ以上绝缘电阻、80mΩ以下初始接触电阻等规格，可作为连接器选型时的参考依据。 我们公司可提供：I-PEX 83029-100B-01-D兼容替代线束方案，可围绕50P、40AWG、200mm、1-1线位结构及20373-R50T-06连接器**进行兼容开发、样品制作与批量制造，并可根据医疗设备内部空间、信号通道、线长和走线要求提供针对性的极细同轴线束制造方案。

五、总结

医疗内窥镜选择极细同轴线，并不是单纯追求“线径更小”，而是为了在有限空间内兼顾高密度连接、高速图像数据传输、信号完整性及电磁兼容设计需求。I-PEX 83029-100B-01-D的核心规格为50P + 40AWG + 200mm + 1-1 + 20373-R50T-06，适合作为高密度Micro-Coaxial Harness进行工程选型和兼容开发的参考型号。对于工程师，应重点关注信号和机械结构的整体匹配；对于采购人员，则应以完整料号和关键规格作为供应商比对依据。我们公司可提供I-PEX 83029-100B-01-D兼容替代线束方案，为医疗成像、工业视觉、AI视觉及其他高密度高速电子设备提供极细同轴线束制造支持。

我是【世贸电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
