I-PEX 82891-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、50P高密度极细同轴线束，为高速设备提供紧凑互连基础

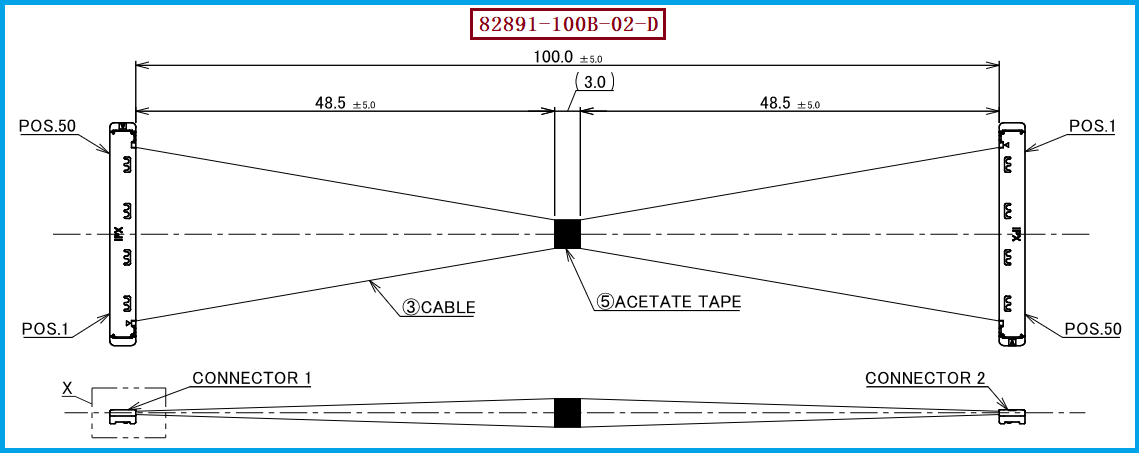

在工业相机、机器视觉、AI视觉、显示模组及其他高速电子设备中，信号频率不断提高，设备内部又需要在有限空间内完成多通道连接，因此线束不仅要“够细”，还要具备良好的信号隔离能力。I-PEX 82891-100B-02-D是CABLINE-SS系列50P极细同轴线束，对应50PIN、40AWG Micro-Coaxial Cable、100mm、1-N结构；其线材端使用20373-R50T-06 Plug Housing，连接器为50PIN、0.4mm Pitch。I-PEX官方资料明确显示，CABLINE-SS支持10、14、20、30、32、35、40及50Pin，并支持AWG36、AWG38、AWG40和AWG42等Micro-Coaxial Cable规格；其中50P的20373-R50T-06 Plug Housing重量约为106mg。 对工程师而言，这种50P高密度结构有利于在有限空间内集中完成多通道信号连接；对采购人员而言，I-PEX 82891-100B-02-D、20373-R50T-06、50PIN、0.4mm Pitch、40AWG及100mm应作为产品识别和替代选型的重要信息。

二、为什么极细同轴线能抗EMI？关键在于同轴结构形成的屏蔽环境

极细同轴线并不是简单地将普通导线做细，而是采用中心导体、绝缘介质和外围屏蔽结构形成同轴传输体系。对于高速信号而言，外围屏蔽层能够在一定程度上隔离外部电磁场对信号导体的影响，同时也有助于降低相邻信号线之间的电磁耦合，因此在50P这种高密度多通道线束中具有重要意义。可以理解为：中心导体负责传输信号，绝缘层维持稳定的电气间隔，屏蔽层则为信号传输建立更加受控的电磁环境。不过，需要工程师特别注意，“极细同轴线具备抗EMI优势”并不意味着整个Harness天然具有无限的EMI抑制能力，最终效果还与屏蔽层结构、端接方式、接地/回流路径、连接器区域以及整机结构密切相关。I-PEX CABLINE-SS官方资料也将Micro-Coaxial Cable作为其标准线材类型，并提供高速信号完整性相关测试资料；其连接器采用0.4mm Pitch及W-Point接触设计，以提高连接可靠性。

三、82891的50P+40AWG设计：高密度与信号完整性需要同步考虑

I-PEX 82891-100B-02-D采用50P、40AWG、100mm、1-N组合，并使用20373-R50T-06连接器。I-PEX官方产品页面将CABLINE-SS定位于高速数据传输应用，页面给出的系列指标包括16Gbps/lane应用定位、0.4mm Contact Pitch、Vertical（Right Angle）配接方式以及1.65±0.2mm Mated Height；其官方参考测试条件中还列出了40P、AWG40、45Ω、100mm Micro-Coaxial Cable，并注明实际传输性能需要结合具体设计进行评估。 对工程师而言，50P高密度布线意味着不仅需要关注线材本身的屏蔽能力，还要关注Pin Assignment、回流路径、连接器配接和PCB布局；对于采购人员而言，则应避免只按照“50P+40AWG”寻找替代品，因为I-PEX同样提供50P、40AWG、200mm和300mm的1-N型号，以及100mm、200mm、300mm的1-1型号。官方产品矩阵明确将82891列为50P、40AWG、100mm、1-N版本。

四、选型和兼容与替代方案参考及建议

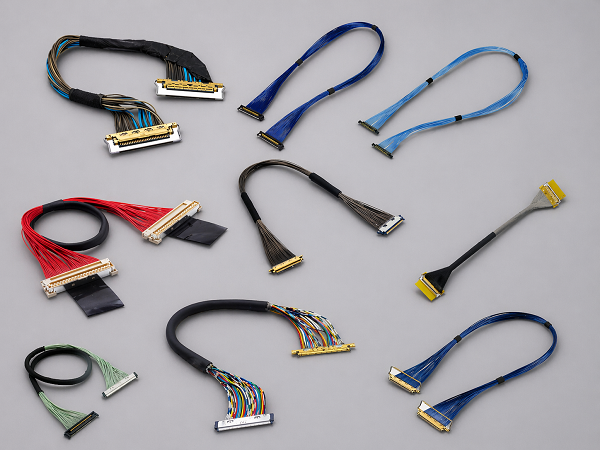

针对I-PEX 82891-100B-02-D进行兼容替代时，工程师和采购人员建议首先锁定50PIN、40AWG、100mm、1-N、20373-R50T-06及0.4mm Pitch这些核心条件，再进一步确认实际设备端的Receptacle、Pin Assignment、出线方向、机械空间和高速信号要求。尤其需要注意，82891属于1-N结构，不能因为其他CABLINE-SS产品同样采用50P、40AWG就直接判断可以互换；例如官方产品矩阵中的50P 1-1系列另有83028、83029、83030，对应100mm、200mm和300mm。 对于涉及高速图像或高速数字接口的应用，建议通过样品进行导通、机械配合、屏蔽连续性以及实际高速信号完整性验证。我们公司可提供：I-PEX 82891-100B-02-D兼容替代线束方案，可围绕20373-R50T-06、50PIN、0.4mm Pitch、40AWG、100mm及1-N结构进行极细同轴线束兼容开发、样品制作与批量制造，为工程师提供替代设计支持，为采购人员提供稳定的供应链备选方案。

五、总结

I-PEX 82891-100B-02-D是一款50P、40AWG、100mm、1-N的CABLINE-SS极细同轴线束，线材端使用20373-R50T-06，对应50PIN、0.4mm Pitch高密度连接结构。极细同轴线的抗EMI优势主要来自其同轴屏蔽结构，通过中心导体、绝缘层和外围屏蔽层形成相对受控的信号传输环境，从而帮助降低外部干扰及相邻信号之间的耦合风险；但最终EMI表现仍需要结合线材屏蔽结构、端接、回流路径、连接器及整机设计综合判断。对于工程师，应重点关注信号完整性与EMI控制；对于采购人员，应重点确认完整料号和结构参数。我们公司可提供I-PEX 82891-100B-02-D兼容替代线束方案，支持50P极细同轴线束的开发与制造，为工业视觉、高速图像及其他高密度电子设备提供线束替代选择。
