I-PEX 83027-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、300mm极细同轴线束，为高密度高速互连提供稳定连接基础

随着工业相机、机器视觉、AI视觉设备、显示模组及高速图像设备不断向小型化和高速化发展，设备内部的信号连接越来越依赖高密度、细线径的互连方案。I-PEX 83027-100B-01-D属于CABLINE-SS系列40P极细同轴线束，采用40AWG Micro-Coaxial Cable、300mm、1-1结构，线材端使用20373-R40T-06连接器。对于工程师而言，40P高密度连接与40AWG极细同轴线能够帮助设备在有限空间内完成多通道信号布线；而300mm线束长度则适用于相应设备内部较长距离的板间或模组间连接。对于采购人员而言，在进行同型号采购、第二供应商开发或兼容替代时，应将I-PEX 83027-100B-01-D、20373-R40T-06、40AWG、300mm及1-1结构作为完整规格进行确认，而不能仅根据“40P极细同轴线”进行判断。

二、极细同轴线的屏蔽层有什么作用？核心在于降低外部干扰与控制高速信号环境

极细同轴线与普通导线的重要区别之一，就是其内部采用同轴结构，屏蔽层位于绝缘介质层外侧。对于高速数字信号而言，屏蔽层的主要价值在于为信号传输提供更加稳定的电磁环境，并降低外部电磁干扰对内部信号的影响，同时也有助于减少线束内部信号之间产生的电磁耦合和串扰。当多根极细同轴线以高密度方式组成40P线束时，每一路高速信号都需要保持相对稳定的传输环境，因此屏蔽结构与中心导体、绝缘层共同构成完整的传输体系。对于工程师来说，评价极细同轴线不能只关注“40AWG有多细”，还应关注同轴结构、屏蔽层连续性、端接工艺以及连接器区域的屏蔽处理；对于采购人员而言，则应关注供应商能否稳定控制这些制造环节。需要说明的是，屏蔽层的具体结构、材料及电气性能应以实际线材规格书和验证测试数据为准，不能仅凭Harness型号推导全部电气参数。

三、83027的工程应用：300mm线长、40AWG及20373-R40T-06需要整体匹配

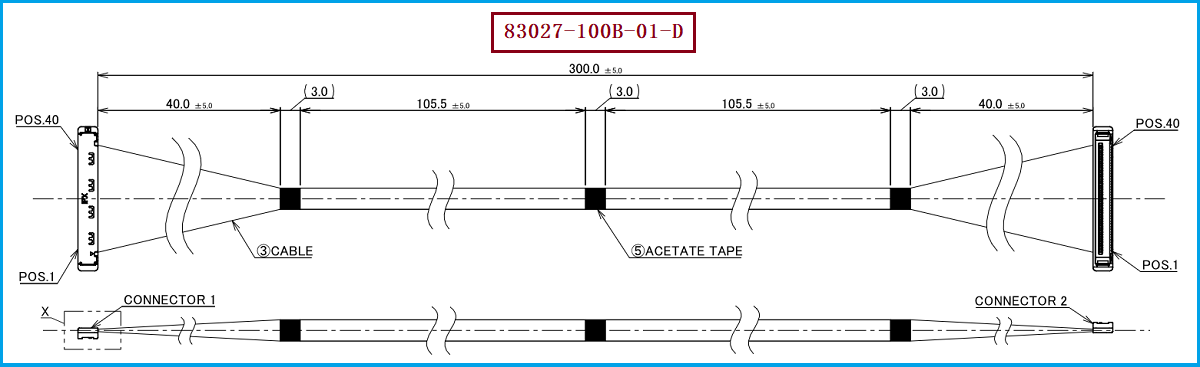

I-PEX 83027-100B-01-D的核心组合为40P + 40AWG Micro-Coaxial + 300mm + 1-1，线材端使用20373-R40T-06。在实际高速设备设计中，300mm并不是一个可以忽略的参数，线长变化会影响整个高速信号链路的设计，因此工程师需要结合设备端接口、PCB走线、信号速率、连接器以及线束实际走向进行验证。同时，40P连接器的高密度结构要求线束端接具有较高的一致性，屏蔽层处理、导体压接及连接器组装质量都会直接影响最终连接可靠性。对于采购人员而言，建议以完整料号进行供应商询价和样品确认，避免将同系列其他40P产品直接作为替代品；例如，83027-100B-01-D为300mm、1-1结构，与同为40P、40AWG、300mm但结构不同的型号不能仅凭Pin数和线长判断完全兼容。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83027-100B-01-D进行兼容与替代选型时，工程师和采购人员应重点确认40P、40AWG、300mm、1-1以及20373-R40T-06等核心条件，并进一步核对连接器配接、Pin Assignment、出线方向、机械尺寸及实际安装空间。如果应用于高速图像或其他高速数字信号，还建议在样品阶段进行导通、机械配合及实际系统高速信号完整性验证，特别是关注300mm线长以及屏蔽层端接的一致性。我们公司可提供：I-PEX 83027-100B-01-D兼容替代线束方案，可围绕20373-R40T-06连接器、40AWG极细同轴线、300mm长度及1-1结构进行兼容开发、样品制作和批量制造，为工程师提供替代设计支持，为采购人员提供稳定的极细同轴线束供应及替代方案。

五、总结

I-PEX 83027-100B-01-D是一款采用40AWG Micro-Coaxial Cable、300mm长度、1-1结构并使用20373-R40T-06连接器的40P极细同轴线束。极细同轴线的屏蔽层并非单纯的机械保护结构，而是同轴传输体系中的重要组成部分，对于降低外部电磁干扰、减少信号之间的耦合并维持高速信号传输环境具有重要意义。对于工程师而言，应从中心导体、绝缘层、屏蔽层、端接及连接器等整体角度评估线束性能；对于采购人员而言，则应重点确认完整料号和关键规格，避免不同长度或不同Harness结构产品之间发生误替代。我们公司可提供I-PEX 83027-100B-01-D兼容替代线束方案，支持40P极细同轴线束的开发与制造，为高速图像、工业视觉及高密度电子设备提供可靠的线束替代选择。
