I-PEX 83025-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、40P高密度互连，为AI相机小型化提供线束基础

随着AI视觉、机器视觉和智能相机不断向更高分辨率、更快图像处理速度以及更小体积发展，相机内部的传感器、处理芯片和高速接口之间需要在越来越有限的空间内完成多通道信号连接。I-PEX 83025-100B-01-D属于CABLINE-SS系列40P极细同轴线束，根据所提供的工程图资料，该型号采用40P、40AWG Micro-Coaxial Cable、100mm、1-1结构，线材端使用20373-R40T-06连接器。 对于工程师而言，40P高密度结构能够在有限空间内完成更多信号通道的集中连接，40AWG极细同轴线则有助于控制线束体积，使内部布线更加紧凑；对于采购人员而言，I-PEX 83025-100B-01-D、20373-R40T-06、40P、40AWG、100mm、1-1应作为产品识别和替代选型的重要规格条件。

二、极细同轴线如何推动AI相机小型化？

AI相机的小型化并不只是缩小外壳尺寸，而是需要同步压缩传感器模组、主控PCB、连接器及内部线束所占用的空间。传统线缆如果线径较大，在多通道高速信号连接场景下容易形成较大的布线空间压力，而极细同轴线采用Micro-Coaxial结构，并可与高密度连接器配合，使更多信号通道能够集中布置在较小的空间内。对于AI相机而言，这意味着工程师可以更灵活地安排摄像头模组与主板之间的连接路径，为结构小型化、内部空间优化和产品轻量化创造条件。CABLINE-SS系列资料显示，该系列采用0.4mm Pitch高密度结构，并面向高速数据传输及空间受限应用；资料中的高速性能验证也采用40Pin、AWG#40 Micro-Coaxial Cable等条件。 因此，极细同轴线的价值可以理解为：在满足高速信号互连需求的同时，通过更细的线材和更高的连接密度帮助AI相机释放内部结构空间。

三、83025产品规格与工程应用：40AWG与20373-R40T-06需要整体确认

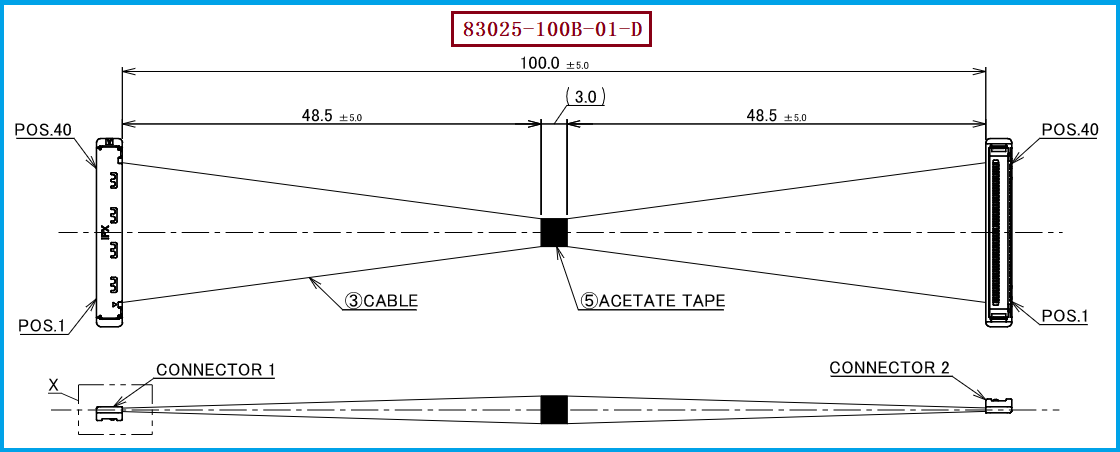

I-PEX 83025-100B-01-D的核心规格并不是单一的40P，而是40P + 40AWG + 100mm + 1-1这一完整组合。其中，线材端采用20373-R40T-06，该型号属于CABLINE-SS Plug Housing系列，40Pin版本对应20373-R40T-06；相关产品资料显示，40Pin Plug Housing的重量为约75.8mg。 对工程师来说，在AI相机设计中应同时确认线束长度、出线方式、连接器配接、Pin Assignment以及实际安装空间；对于采购人员而言，则需要避免只按照“CABLINE-SS 40P”进行采购，因为同系列存在不同长度及不同Harness结构。例如40P、40AWG产品可以存在100mm、200mm、300mm等不同版本，同时还存在1-N与1-1等结构差异，因此规格相近并不等于可以直接互换。相关CABLINE-SS资料也明确将20373-R40T-06列为40Pin Plug Housing。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83025-100B-01-D进行兼容替代时，建议工程师和采购人员重点核对40P、40AWG、100mm、1-1以及20373-R40T-06这几个关键条件，并进一步确认设备端连接器、Pin Assignment、机械尺寸和实际装配状态。尤其需要注意，1-1线位结构是83025型号的重要识别特征，不能因为其他CABLINE-SS产品同样为40P、40AWG，就直接判断其具备完全兼容性。对于AI相机、高速视觉模组等应用，还建议在样品阶段进行连接器配接、导通、机械装配以及实际高速信号传输验证。我们公司可提供：I-PEX 83025-100B-01-D兼容替代线束方案，可围绕20373-R40T-06连接器、40P、40AWG、100mm及1-1结构进行极细同轴线束的兼容开发、样品制作与批量制造，为AI相机、机器视觉、工业相机及高速图像设备客户提供替代线束支持。

五、总结

I-PEX 83025-100B-01-D是一款40P CABLINE-SS极细同轴线束，核心规格为40P、40AWG Micro-Coaxial Cable、100mm、1-1，线材端使用20373-R40T-06连接器。对于AI相机而言，极细同轴线能够通过更细的线材、高密度连接和紧凑型互连方式减少内部布线空间压力，使工程师能够更灵活地进行传感器、PCB及内部结构布局，从而为相机小型化提供线束层面的支持。对于工程师，应重点关注高速信号、连接器、线长、线位及机械结构；对于采购人员，则应依据完整型号和规格进行兼容替代验证。我们公司可提供I-PEX 83025-100B-01-D兼容替代线束方案，支持极细同轴线束的开发制造，为AI相机及高速视觉设备的小型化、高密度互连提供线束解决方案。

我是【世贸电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
