I-PEX 82890-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、40P高密度连接，为高速MIPI设备提供紧凑型线束方案

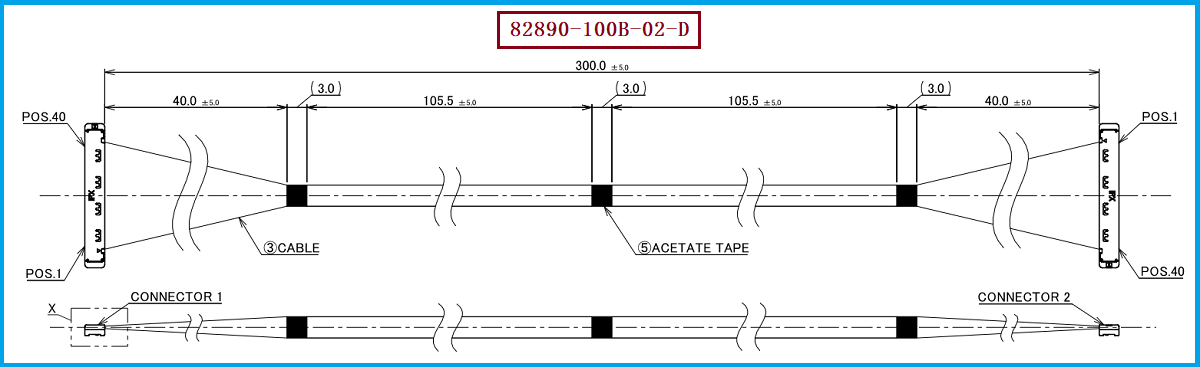

随着工业相机、机器视觉、图像采集模组及AI视觉设备不断向高分辨率、高帧率和小型化方向发展，MIPI等高速接口需要在有限的设备内部空间中完成多通道高速信号连接，因此线束的尺寸、连接密度以及信号传输稳定性越来越受到工程师关注。根据你提供的I-PEX工程图资料，I-PEX 82890-100B-02-D属于CABLINE-SS系列40P极细同轴线束，采用Micro-Coaxial 40AWG、300mm、1-N的线束规格，线材端配套使用20373-R40T-06连接器，该连接器为40PIN、0.4MM Pitch结构。I-PEX CABLINE-SS系列本身面向高速数据传输、小型化及高可靠连接应用，40P与0.4mm细间距组合能够在较紧凑的空间内实现多通道连接；对于工程师而言，可以减少线束对设备内部空间的占用，对于采购人员而言，则应将产品料号、连接器型号、Pin数及Pitch作为完整规格进行识别和询价。

二、为什么高速MIPI接口更推荐使用极细同轴线？

高速MIPI接口传输的是高速差分信号，随着图像传感器分辨率和帧率提高，信号速率也随之提升，因此线束不仅要解决“能不能连接”的问题，还需要关注阻抗、串扰、衰减、屏蔽以及信号完整性。极细同轴线采用同轴结构，相较于普通多芯线，更适合高速信号连接需求，同时40AWG Micro-Coaxial能够在较小的线径下实现多通道布线，有利于摄像头模组和视觉设备进行高密度、紧凑型结构设计。CABLINE-SS系列资料显示，其产品定位包含高速数据传输，并采用0.4mm Pitch结构，同时提供W-Point接触设计以提升连接可靠性；相关资料还将MIPI列为高速应用方向之一。 因此，对于工程师而言，极细同轴线的优势在于能够同时兼顾高速信号传输、高密度布线和小型化设计；但具体MIPI速率及系统性能仍需要根据实际芯片、线材阻抗、线长、PCB和连接器进行验证，不能仅依据线材规格直接判断最终传输能力。

三、82890产品规格与工程应用：40PIN、0.4MM Pitch与1-N结构需要整体确认

I-PEX 82890-100B-02-D的产品选型不能只看“40P”这一项，而应结合完整的Harness规格进行确认。该型号对应40P、Micro-Coaxial 40AWG、300mm、1-N结构，线材端使用20373-R40T-06连接器，其连接器规格为40PIN、0.4MM Pitch。CABLINE-SS系列官方资料显示，40P属于该系列可选的高密度规格之一，系列产品覆盖10P至50P等不同Pin数，并提供Micro-Coaxial Cable、AWG40及不同长度的Harness方案。 对工程师而言，40P、0.4MM Pitch、40AWG及1-N需要与PCB端连接器、Pin Assignment和实际布线方式共同确认；对于采购人员而言，应避免只采购“40P CABLINE-SS”而忽略长度及线序结构，因为同系列不同Harness型号可能存在100mm、200mm、300mm以及1-N、1-1等差异，规格不同就可能无法直接替换。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82890-100B-02-D进行兼容与替代选型时，建议工程师和采购人员重点核对40P、40AWG、300mm、1-N、20373-R40T-06以及40PIN/0.4MM Pitch这些关键条件，同时确认实际设备端连接器、Pin Assignment、线束出线方向及机械安装空间。如果用于高速MIPI图像传输，还应进一步进行导通测试、配接测试、机械尺寸确认以及高速信号完整性验证，尤其要关注300mm线长对高速信号链路的实际影响。对于替代方案，不能简单使用同为40P的其他CABLINE-SS线束直接替换，例如同系列不同长度或1-1结构产品都需要重新确认。我们公司可提供：I-PEX 82890-100B-02-D兼容替代线束方案，可围绕20373-R40T-06连接器、40PIN、0.4MM Pitch、40AWG、300mm及1-N结构进行极细同轴线束的兼容开发、样品验证和批量制造，为高速MIPI、工业相机、机器视觉及图像采集设备客户提供替代线束支持。

五、总结

I-PEX 82890-100B-02-D是一款CABLINE-SS系列40P极细同轴线束，核心规格为40AWG Micro-Coaxial、300mm、1-N，线材端使用20373-R40T-06连接器，连接器为40PIN、0.4MM Pitch。高速MIPI接口之所以更适合采用极细同轴线，核心原因在于高速差分信号对传输环境和信号完整性提出了更高要求，而极细同轴结构能够在实现高密度布线的同时兼顾高速信号连接需求，并有利于缩小视觉模组内部线束占用空间。对于工程师，应重点关注线材阻抗、信号完整性、连接器、Pin Assignment和实际线长；对于采购人员，则应依据完整型号及规格进行供应商筛选和替代验证。我们公司可提供I-PEX 82890-100B-02-D兼容替代线束方案，支持极细同轴线束的开发与制造，为高速MIPI及相关视觉设备提供稳定的线束替代选择。

我是【世贸电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
