I-PEX 82435-100B-02-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、高端笔记本轻薄化与高速传输需求，推动极细同轴线束成为主流选择

随着高端笔记本电脑不断向轻薄化、高性能化方向发展，内部空间越来越有限，同时显示分辨率、摄像能力、高速数据传输需求持续提升，传统FFC/FPC排线在高速信号完整性、EMI抗干扰能力以及复杂走线适应性方面逐渐面临挑战。因此，越来越多高端笔记本制造商开始采用极细同轴线束（Micro-Coaxial Cable Harness）作为内部高速连接方案。

那么，高端笔记本走线为什么都选极细同轴线？

对于笔记本工程师而言，显示模组、摄像模组、高速接口模块等内部组件之间需要稳定传输高速差分信号，而极细同轴线采用“中心导体+绝缘层+屏蔽层+外被”的结构设计，每根信号线均具备独立屏蔽能力，可以有效降低信号串扰、电磁干扰（EMI）以及高速传输过程中的信号损耗。同时，极细同轴线具有更小外径、更高柔韧性以及更好的空间利用率，非常适合超薄笔记本内部复杂弯折走线路径设计。

I-PEX CABLINE®-CA II系列作为高速极细同轴连接方案，采用0.4mm Pitch超小间距设计、Horizontal水平插拔结构、ZenShield®全屏蔽技术以及机械锁扣结构，可满足高端笔记本对于高速信号传输、小型化布局以及连接可靠性的综合需求。

二、I-PEX 82435-100B-02-D 极细同轴线束产品解析及制造替代优势

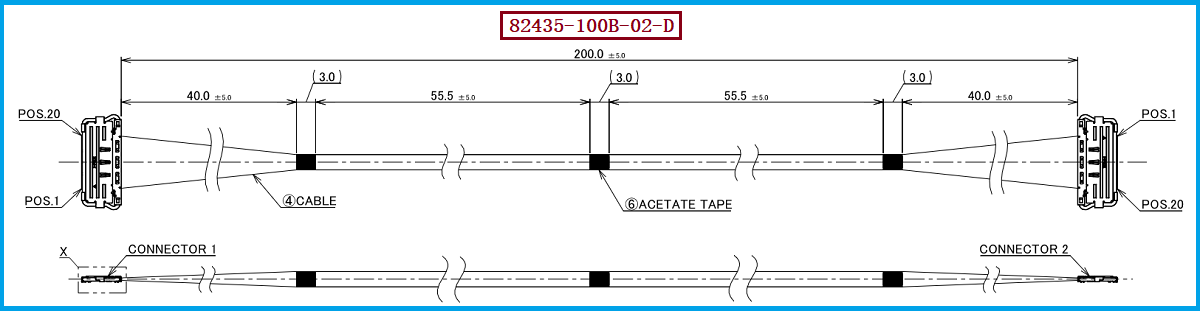

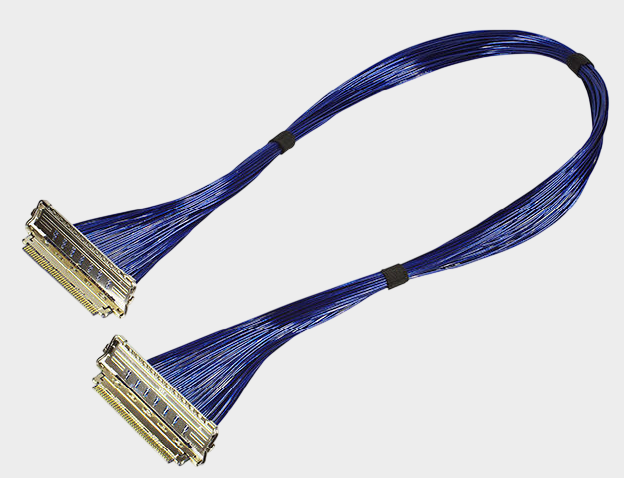

针对市场应用广泛的 I-PEX 82435-100B-02-D 极细同轴线束产品，该型号属于 CABLINE®-CA II系列20Pin Micro-Coaxial Harness标准评估线束方案。

该产品主要规格如下：

  •  极细同轴线束产品料号/型号：I-PEX 82435-100B-02-D

  •  线材规格：40AWG Micro-Coaxial极细同轴线

  •  线束长度：200MM

线材端连接器型号：20680-020T-01

该线束采用20Pin连接结构，匹配CABLINE®-CA II系列连接器平台，支持高速信号传输应用。配套连接器采用0.4mm Pitch结构，结合ZenShield®全屏蔽设计，可以提升高速信号传输过程中的EMC性能；机械锁扣设计能够降低连接器在设备长期使用过程中的松脱风险，提高整机连接可靠性。

从研发工程师角度来看，采用该类极细同轴线束方案，可以有效优化PCB空间布局，提高内部模块集成度，同时满足高速显示、高速摄像以及精密电子设备对于信号稳定性的要求。

从采购工程师角度来看，稳定的极细同轴线束供应能力对于产品生命周期管理非常重要。我司具备极细同轴线束研发与制造能力，可根据原产品结构、连接器规格、线材参数以及客户设备需求进行匹配开发。

我们公司可提供：I-PEX 82435-100B-02-D兼容替代线束方案，支持40AWG极细同轴线材、200MM长度规格以及20680-020T-01连接器匹配制造，帮助客户实现稳定供应与国产化替代。

三、面向工程研发与采购选型的兼容与替代方案参考及建议

选型和兼容与替代方案参考及建议

针对正在使用或计划导入CABLINE®-CA II系列极细同轴线束的客户，在进行替代选型时，建议重点关注连接器匹配、线材规格、高速性能以及机械尺寸一致性。

首先，需要确认线材端连接器兼容性。本型号采用 20680-020T-01连接器，替代开发时需要确保连接器Pin数量、插拔方向、锁扣结构以及配合尺寸满足原设备装配要求。

其次，需要保持极细同轴线材规格一致。本产品采用 40AWG Micro-Coaxial线材，该规格不仅影响线束外径和柔韧性，同时直接关系到高速信号传输性能、阻抗控制以及EMI屏蔽效果。如果替换为普通导线或非屏蔽结构线材，可能导致高速信号质量下降。

此外，线束长度也是重要参数。本产品标准长度为 200MM，在进行替代设计时，需要根据设备内部空间、走线路径以及信号性能要求进行确认。如客户存在不同长度需求，也可通过线束结构调整进行定制开发。

对于高端笔记本、显示模组、摄像设备等应用场景，建议优先选择具备极细同轴线束加工能力、连接器组装能力以及批量制造经验的供应商，以降低供应风险，提高产品一致性。

四、专业极细同轴线束制造能力，为高端电子设备提供可靠连接方案

极细同轴线束已经成为高端笔记本、高速显示设备以及精密电子产品内部连接的重要组成部分。相比传统线束方案，极细同轴线束凭借优秀的高速传输能力、EMI屏蔽性能、空间适应能力以及可靠连接特性，为工程师提供了更加灵活稳定的设计方案。

针对 I-PEX 82435-100B-02-D极细同轴线束产品，我司可提供对应兼容替代制造服务，支持 40AWG极细同轴线材、200MM线束长度、20680-020T-01线材端连接器方案，并可根据客户产品需求提供样品开发、小批验证以及批量生产支持。

凭借专业的极细同轴线束制造能力，我司致力于帮助高端笔记本、医疗设备、智能终端、高速影像设备等客户解决高速连接、空间布局以及供应链稳定性问题，为客户提供可靠、高性能、可持续供应的线束解决方案。

我是【世贸电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
