I-PEX 82867-100B-02-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、面向高速、小型化设备连接需求的极细同轴线束解决方案

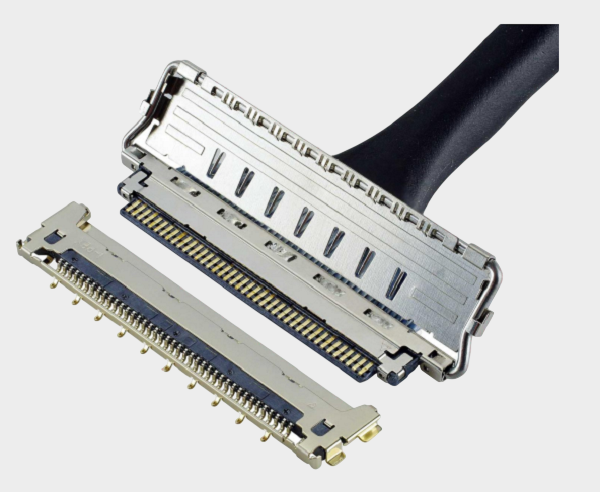

随着笔记本电脑、AR/VR设备、医疗内窥镜、高速摄像模组及精密电子设备不断向轻薄化、高速化方向发展，传统FPC、FFC排线在高速信号完整性、EMI屏蔽以及空间布局方面逐渐受到限制。极细同轴线束（Micro-Coaxial Cable Harness）凭借独立屏蔽、低串扰、高频传输稳定性以及优异的空间适配能力，已经成为高端精密电子设备内部高速连接的重要方案。I-PEX CABLINE®-CA II系列连接器采用0.4mm Pitch、水平插拔结构、ZenShield®全屏蔽设计以及机械锁扣结构，可满足高速数据传输及高可靠连接需求，支持最高32Gbps/lane高速传输应用。

针对市场上广泛应用的 I-PEX CABLINE-CA II 20Pin极细同轴线束型号：82867-100B-02-D，我司可根据原厂结构参数、连接器规格以及客户设备应用需求，提供对应的兼容替代线束开发与批量制造服务。该型号线束采用 40AWG Micro-Coaxial极细同轴线材，配套线材端连接器型号为 20680-020T-01，适用于空间受限、高速信号传输以及高可靠连接场景。

二、为什么内窥镜制造商越来越多采用极细同轴线？

在医疗内窥镜设备中，摄像模组、光学组件、图像处理单元之间需要进行高速、高质量的数据传输，同时还要求线束具备极高的柔韧性、小型化以及抗干扰能力。传统导线或普通排线容易受到空间限制，同时在高速图像传输过程中可能出现信号衰减、串扰以及EMI干扰问题，因此极细同轴线束逐渐成为内窥镜制造商的重要选择。

极细同轴线内部采用独立导体+绝缘层+屏蔽层结构，每一根信号线都具备良好的电磁隔离能力，可以有效降低高速图像信号传输过程中的噪声影响。对于高清摄像、4K/8K图像采集、医疗影像传输等应用，极细同轴线能够帮助工程师实现更稳定的数据传输性能。

同时，内窥镜产品通常要求：

更小的插入尺寸、更高的弯折可靠性、更轻的整体重量以及更长的使用寿命。40AWG极细同轴线相比普通线材具有更小外径和更高空间利用率，可满足医疗设备内部复杂走线路径设计需求。

因此，从设备研发工程师角度来看，极细同轴线不仅是一种连接材料，更是一种针对高速信号、精密结构和可靠性的系统连接解决方案。

三、82867-100B-02-D极细同轴线束产品特点及制造优势

本方案对应产品：

  •  极细同轴线束型号：I-PEX 82867-100B-02-D

  •  线材规格：40AWG Micro-Coaxial Cable

  •  线材端连接器型号：20680-020T-01

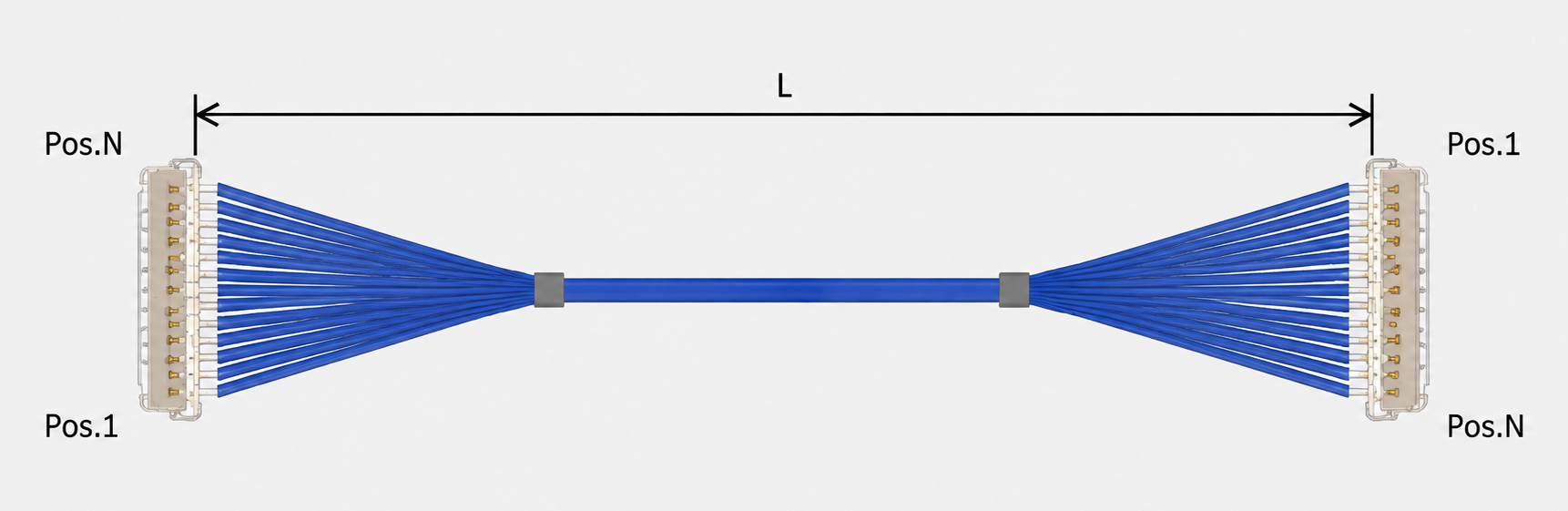

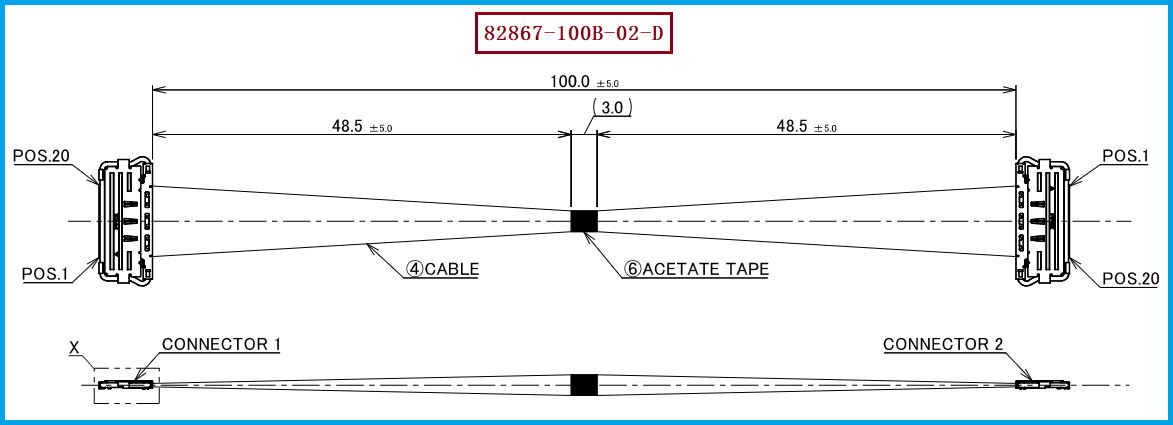

该产品属于CABLINE®-CA II 20Pin Micro-Coaxial Harness系列，标准规格为20Pin、40AWG极细同轴线、100mm长度、一端连接（1-N）结构。I-PEX官方资料显示，该系列支持20Pin/30Pin/40Pin/50Pin规格，并具备0.4mm Pitch、高速传输、全屏蔽以及机械锁扣等特点。

从工程应用角度分析，该类线束具有以下优势：

在高速信号方面，40AWG极细同轴线能够提供稳定阻抗控制和较低信号损耗，适合显示、摄像、高速数据传输等应用；在结构设计方面，超细线径能够降低设备内部空间占用，提高整机设计自由度；在可靠性方面，配套连接器采用机械锁扣结构，可降低运输、振动环境下出现松脱或接触异常的风险。

我司可提供：I-PEX 82867-100B-02-D兼容替代线束方案，支持40AWG极细同轴线束设计、连接器匹配、线长定制、结构优化以及批量生产制造服务，可帮助客户降低供应链风险，实现国产化替代及稳定供货。

四、选型和兼容与替代方案参考及建议

对于正在使用I-PEX CABLINE®-CA II系列产品的研发工程师和采购人员，在进行替代选型时，建议重点确认以下几个关键参数：

首先需要确认连接器平台兼容性，包括线材端连接器型号 20680-020T-01、Pin数量（20Pin）、插拔方向、锁扣方式以及PCB端配套母座规格，确保替代产品能够满足设备装配要求。

其次需要确认线束电气性能，包括：

40AWG Micro-Coaxial线材规格、信号阻抗要求、高速信号完整性、屏蔽性能以及EMI控制能力。对于医疗内窥镜、摄像设备以及高速显示设备等应用，不建议仅替换普通线材，而应保持极细同轴结构，以保证整机性能。

在长度方面，可参考I-PEX标准Harness方案进行扩展，例如同系列20Pin不同长度设计，或者根据客户设备内部走线需求进行定制开发。

对于采购部门而言，建议优先选择具备极细同轴线束自主制造能力的供应商，以确保连接器组装精度、线束一致性、批量交付能力以及长期供应稳定性。

五、总结：专业极细同轴线束制造，为高速精密设备提供可靠连接方案

极细同轴线束已经成为高速、小型化、高可靠电子设备的重要连接组件，特别是在医疗内窥镜、高速摄像模组、显示设备以及智能终端领域，其优秀的屏蔽性能、信号传输能力和空间适应能力，使其成为工程师进行产品设计优化的重要选择。

针对 I-PEX 82867-100B-02-D极细同轴线束产品，我司可提供对应的兼容替代制造方案，采用 40AWG Micro-Coaxial极细同轴线材，匹配 20680-020T-01线材端连接器，满足客户对于高速信号传输、小型化设计以及稳定供应的需求。凭借专业的极细同轴线束研发与制造能力，我司能够为医疗设备制造商、电子产品厂商以及精密设备企业提供从样品开发、小批验证到批量生产的一站式线束解决方案。

我是【世贸电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
