I-PEX 82694-100B-01-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

一、高端笔记本轻薄化与高速化趋势下，极细同轴线束成为核心连接方案

随着高端笔记本电脑不断向轻薄化、高性能化方向发展，内部空间布局越来越紧凑，同时显示、高速数据传输以及多功能模块对于信号质量提出了更高要求。传统普通线束虽然能够满足基础连接需求，但在高速信号传输环境中容易受到电磁干扰（EMI）、信号衰减、阻抗波动以及串扰等问题影响，难以满足高端设备对于稳定性和可靠性的要求。

因此，越来越多高端笔记本、移动工作站以及智能终端产品开始采用**极细同轴线束（Micro-Coaxial Harness）**作为内部高速连接方案。极细同轴线采用同轴屏蔽结构设计，可以在极小线径条件下实现更稳定的信号传输，同时具备优秀的抗干扰能力和高密度布线能力，非常适合笔记本内部显示模组、高速接口模块以及精密电子组件之间的连接。

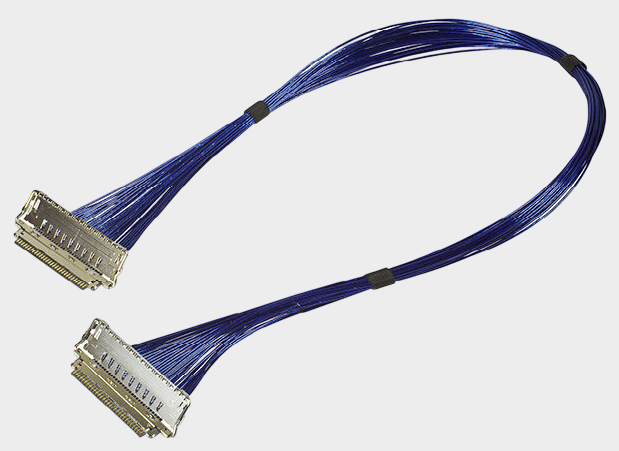

本文介绍的产品为：I-PEX 82694-100B-01-D 极细同轴线束，该产品属于 I-PEX CABLINE®-VS II系列30Pin Harness，采用高速Micro-Coaxial极细同轴线设计，配套线材端连接器型号为：20847-030T-01，同时，该型号线束采用：线位定义：1-1即两端连接器Pin位保持对应关系，可实现信号通道的一一对应连接，为工程设计人员提供更加直观、稳定的布线方案。

二、高端笔记本走线为什么都选极细同轴线？小尺寸背后的高速性能优势

高端笔记本内部结构通常包含高清显示屏、高速处理器、独立显卡、高速存储以及无线通信模块等多个高性能单元。随着屏幕分辨率提升、数据传输速率增加，内部连接线束不仅需要更细、更轻，还必须保证高速信号传输质量。

极细同轴线相比普通线材最大的优势，在于其特殊的信号传输结构。普通导线在高速环境下容易受到外部电磁环境影响，同时不同信号线路之间可能产生串扰，而极细同轴线通过中心导体、绝缘层以及屏蔽层组成完整传输路径，可以有效控制信号阻抗，提高高速信号传输稳定性。

对于高端笔记本而言，极细同轴线主要具备以下价值：

首先，极细同轴线能够实现更高密度的内部布线。在有限的笔记本内部空间中，40AWG等级Micro-Coaxial线材可以减少线束占用空间，为结构设计提供更多灵活性。

其次，极细同轴线具备更优秀的EMI抗干扰能力。笔记本内部存在CPU、GPU、电源模块等多个高频工作单元，复杂电磁环境容易影响信号稳定，而同轴屏蔽结构能够有效降低干扰。

此外，极细同轴线还具有重量轻、柔韧性高、可靠性强等特点，可以满足笔记本产品长期使用过程中反复开合、振动以及空间弯折等应用需求。因此，高端笔记本厂商在显示连接、高速模块连接等关键位置越来越倾向采用Micro-Coaxial极细同轴方案。

三、I-PEX 82694-100B-01-D兼容替代线束方案，助力客户实现稳定供应

针对高端笔记本及高速电子设备内部连接需求，我公司专注于极细同轴线束研发与生产制造，可根据客户原产品规格、连接器要求以及应用环境，提供高匹配度的兼容替代方案。

针对本产品：极细同轴线束产品料号/型号：I-PEX 82694-100B-01-D,我公司可提供：I-PEX 82694-100B-01-D兼容替代线束方案。

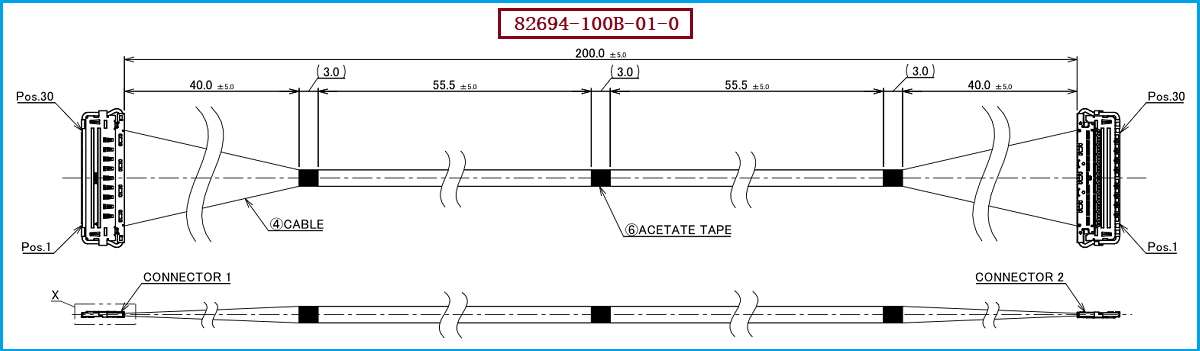

该替代方案可参考原产品设计特点，包括：采用CABLINE®-VS II系列30Pin高速连接结构；匹配线材端连接器型号：20847-030T-01,采用：1-1线位定义结构,实现两端Pin脚信号对应连接。

在生产制造过程中，我公司可根据客户需求进行线束长度调整、连接器组装、线材加工、线序确认以及产品性能检测，为客户提供从样品验证到批量生产的一体化服务。

对于工程师而言，兼容替代方案能够帮助快速完成产品导入，降低设计变更风险；对于采购人员而言，可优化供应链选择，提高产品交付稳定性，减少单一供应来源带来的影响。

四、选型和兼容与替代方案参考及建议

在高端笔记本及高速电子设备项目中进行极细同轴线束选型时，工程师和采购人员需要重点关注连接器规格、Pin数量、线位定义、线束结构以及设备安装环境等因素。

针对 I-PEX 82694-100B-01-D型号进行兼容替代时，建议重点确认以下内容：

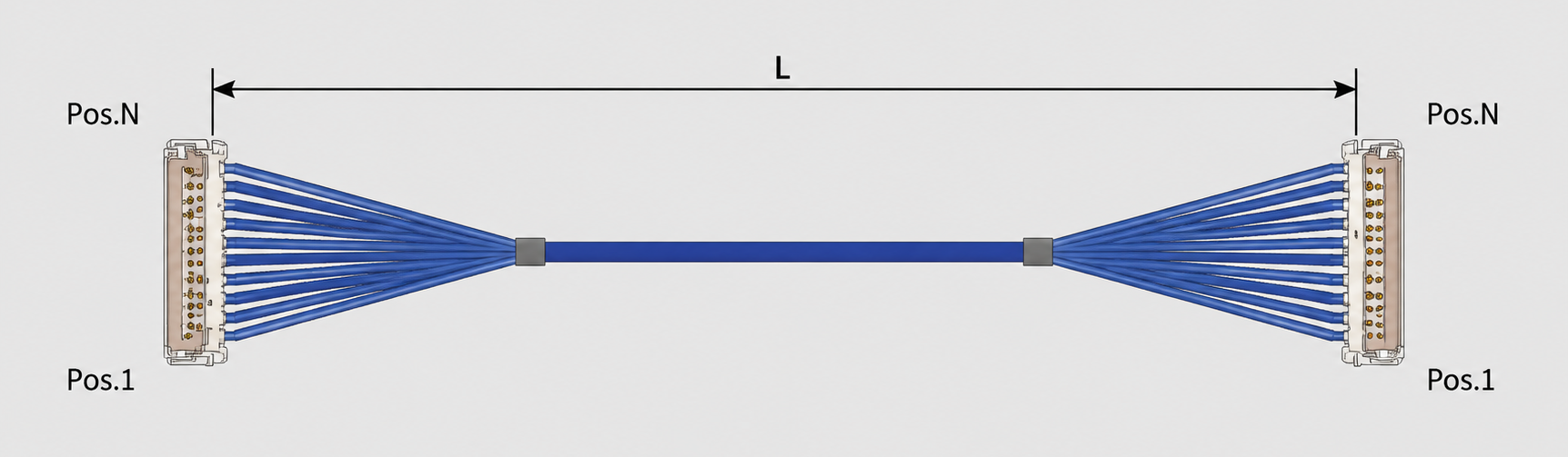

首先，需要确认连接器匹配情况，确保线材端连接器型号与原设计一致或满足替代要求：20847-030T-01 其次，需要确认线束Pin数量以及线位定义。本产品采用：30Pin结构，1-1线位定义 即：Pin 1对应Pin 1，Pin 2对应Pin 2，依次保持信号通道一致。

同时，还需要确认：

  •  线束安装空间是否满足要求；

  •  线材规格是否符合高速信号传输需求；

  •  连接器锁紧结构是否匹配；

设备实际使用环境中的可靠性要求是否满足。

如果客户已有原厂样品、工程图纸或者指定料号，我公司可提供专业的产品解析、结构评估以及兼容开发服务，帮助客户快速完成极细同轴线束国产化替代。

五、总结：专业极细同轴线束制造能力，为高端笔记本连接提供可靠保障

随着高端笔记本持续向轻薄、高性能方向发展，内部连接系统对于空间利用率、信号完整性以及可靠性的要求不断提高。极细同轴线束凭借优秀的高速传输能力、抗电磁干扰能力以及小型化优势，已经成为高端电子设备内部连接的重要技术方案。

I-PEX 82694-100B-01-D极细同轴线束采用30Pin高速连接设计，配套20847-030T-01连接器，并采用1-1线位定义结构，能够满足高密度、高速信号连接应用需求。

我公司专注于极细同轴线束研发与制造，可提供I-PEX 82694-100B-01-D兼容替代线束方案，支持客户进行产品替代、供应链优化以及定制化开发，为高端笔记本、工业设备以及精密电子产品提供稳定、高性能、高可靠性的连接解决方案。
