I-PEX 82189-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、高密度高速连接需求下的极细同轴线束解决方案

随着笔记本电脑、智能终端、工业视觉设备、高速计算设备以及显示系统不断向轻薄化、高集成化方向发展，设备内部空间不断缩小，而高速信号传输通道数量持续增加。极细同轴线束凭借小型化、高密度连接、优秀屏蔽性能以及良好的高速信号传输能力，已经成为高端电子设备内部连接的重要组成部分。

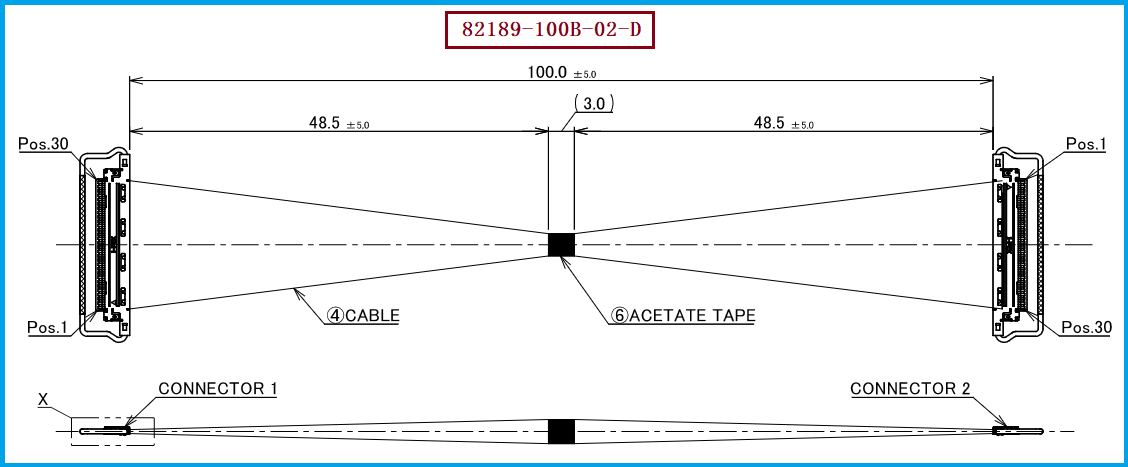

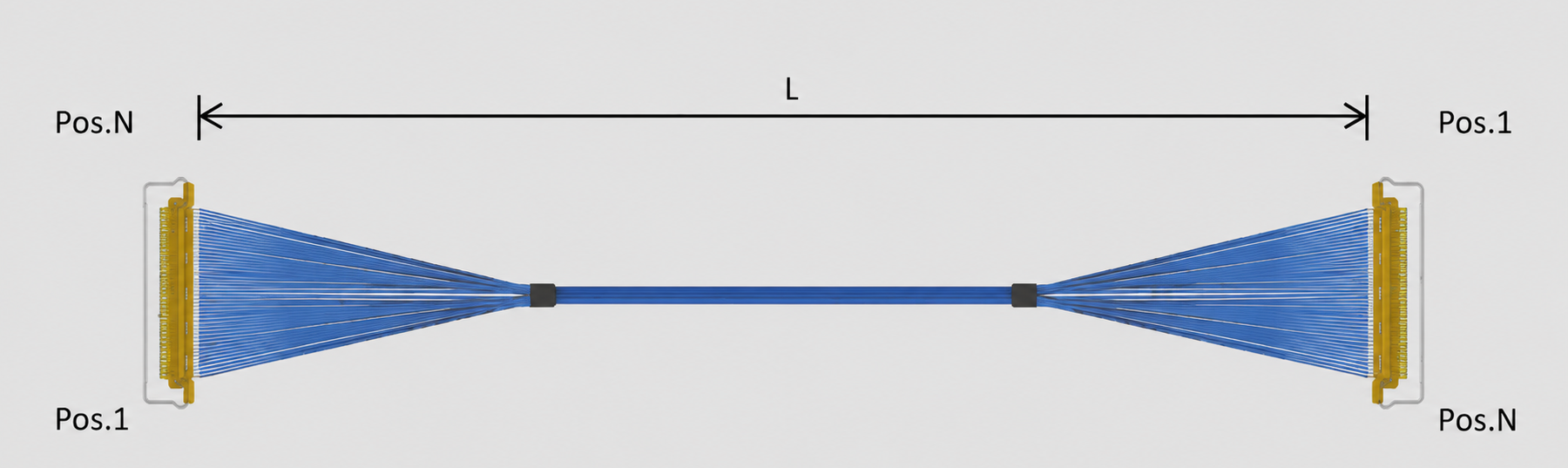

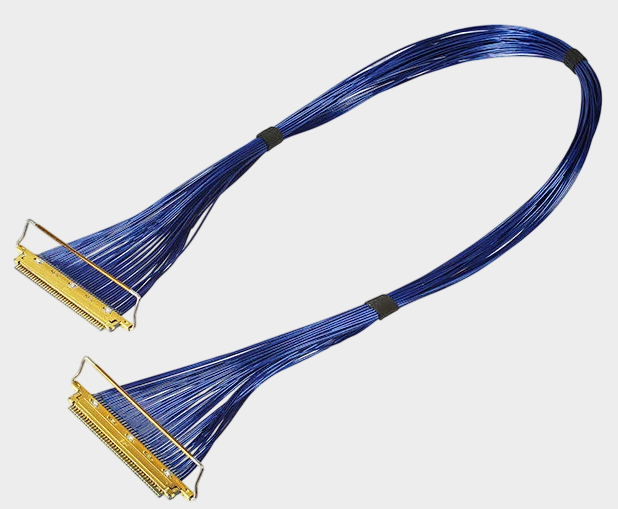

本产品为 I-PEX 82189-100B-02-D极细同轴线束，属于 I-PEX CABLINE-VS系列30PIN高速极细同轴线束方案。该型号采用 CABLINE-VS 30PIN连接结构，线材端配套连接器型号为 20454-230T，其线位定义采用 1-N结构。该结构适用于设备内部复杂空间布局需求，可实现一端连接器与多通道信号端之间的灵活连接，为高速信号传输提供可靠连接基础。

从工程师设计角度来看，极细同轴线束不仅需要满足连接器匹配，还需要重点关注线束弯折性能、信号完整性、屏蔽效果以及长期可靠性。从采购角度来看，稳定供应能力、产品一致性以及兼容替代能力也是项目导入的重要因素。我们公司专注于极细同轴线束研发制造，可根据原厂产品结构和性能要求进行兼容开发。我们公司可提供：I-PEX 82189-100B-02-D兼容替代线束方案，帮助客户实现稳定可靠的国产化替代。

二、极细同轴线束弯折后为什么影响信号传输？解析结构变化对高速信号的影响

在实际电子设备应用过程中，极细同轴线束通常需要在狭小空间内进行布线，因此不可避免会受到弯折、挤压以及长期机械应力影响。当线束弯折超过设计允许范围时，可能会改变内部导体、绝缘层以及屏蔽结构状态，从而影响高速信号传输性能。

极细同轴线束弯折后影响信号传输，主要原因包括：首先，过度弯折可能导致中心导体产生机械应力，使导体截面积发生变化，增加信号传输阻抗；其次，绝缘层受到压缩或变形后，会影响同轴结构的一致性，使高速信号产生反射和衰减；再次，屏蔽层如果因反复弯折出现损伤，会降低线束抗电磁干扰能力，使外部噪声更容易影响信号质量。此外，长期弯折还可能导致连接器端与线材结合区域受到持续拉力，引发接触稳定性下降。

对于 I-PEX 82189-100B-02-D 这类高速极细同轴线束而言，由于采用30PIN高密度结构，并搭配 20454-230T连接器，线束制造过程中需要严格控制线材加工精度、弯折半径以及端接质量，确保每个信号通道保持稳定传输能力。通过合理设计走线路径和控制装配工艺，可以有效降低因机械应力造成的信号异常风险。

三、I-PEX 82189-100B-02-D选型和兼容与替代方案参考及建议

针对 I-PEX 82189-100B-02-D极细同轴线束 的选型与替代应用，工程师需要重点确认连接器型号、线位定义、安装空间以及设备实际使用环境。本产品采用 20454-230T线材端连接器，并采用 1-N线位定义结构，适用于需要一端标准化连接、多信号通道灵活分配的应用场景。

在兼容替代过程中，除了确认连接器外形尺寸一致外，还需要关注线束内部结构是否匹配，包括信号排列方式、屏蔽设计、线材规格以及弯折可靠性。特别是在高速显示、高速数据传输以及工业设备应用中，如果替代线束弯折性能不足，可能造成阻抗变化、信号衰减，甚至导致设备出现数据传输异常。

因此，在进行国产替代选型时，建议选择具备极细同轴线束制造经验的供应商，通过样品验证、性能测试和批量验证确保替代产品满足应用需求。我们公司可根据客户提供的原型号、样品或技术要求进行开发制造，提供完整兼容解决方案。我们公司可提供：I-PEX 82189-100B-02-D兼容替代线束方案，满足客户对于高速、高可靠连接组件的需求。

四、国产极细同轴线束助力高端设备稳定运行，降低连接失效风险

随着人工智能设备、智能终端、工业自动化、高速视觉系统等应用快速发展，设备内部连接组件的重要性不断提升。极细同轴线束作为高速信号传输链路中的关键部件，其制造质量直接影响设备稳定性和产品使用寿命。因此，如何提升线束抗弯折能力、保证信号完整性，已经成为工程设计和供应链管理的重要关注方向。

针对 I-PEX 82189-100B-02-D极细同轴线束 这一类CABLINE-VS系列产品，我们公司具备专业极细同轴线束生产制造能力，可根据客户需求提供高匹配度兼容替代产品。通过精密加工工艺、严格品质控制以及可靠性测试，确保产品在线束结构、电气性能以及长期使用稳定性方面满足客户应用要求。

未来，我们将持续提升极细同轴线束研发制造水平，为显示设备、高速计算设备、工业控制设备等领域提供更加可靠的国产连接解决方案，帮助客户降低供应链风险，实现高性能连接组件国产化升级。

五，总结：

I-PEX 82189-100B-02-D极细同轴线束采用CABLINE-VS系列30PIN连接方案，配套 20454-230T连接器，采用 1-N线位定义结构，适用于高密度、高速信号传输应用。由于极细同轴线束结构精密，弯折方式、加工工艺以及装配环境都会直接影响信号传输稳定性。通过专业制造能力和兼容替代开发经验，我们公司可提供可靠的 I-PEX 82189-100B-02-D兼容替代线束方案，帮助客户提升产品可靠性，实现高速设备连接方案优化。
