I-PEX 82659-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、50P高密度极细同轴线束，满足超薄设备高速连接需求

针对笔记本电脑、平板电脑、显示模组及其他小型化电子设备对高密度、高速、轻薄内部连接的需求，I-PEX CABLINE-UX II 50P极细同轴线束采用46AWG Micro-Coaxial极细同轴线材，50Pin高密度结构，可有效减少设备内部布线空间占用。本次产品宣传型号为 I-PEX 82659-100B-02-D，线材端使用的连接器型号为20532-050T-02-1，线材规格为46AWG。CABLINE-UX II系列采用0.25mm Pitch超小间距设计及超薄连接器结构，适用于空间受限的高速信号连接场景。对于工程师而言，重点关注的是连接器Pin数、线材AWG、线长、阻抗、出线结构及屏蔽方式是否满足原设计要求；对于采购人员而言，则需要进一步确认产品料号、连接器型号及供应商加工一致性，从而降低替代导入风险。

二、46AWG极细同轴线材，为高密度高速信号传输提供基础

46AWG属于非常纤细的极细同轴线规格，在CABLINE-UX II这类高密度连接方案中，可以在有限的设备内部空间内布置更多信号通道，同时降低线束整体体积和布线占用。对于工程师进行线束选型时，不能仅看线材直径，还需要结合阻抗、信号频率、传输距离以及连接器端的结构进行综合判断。CABLINE-UX II系列资料显示，该系列支持Micro-Coaxial Cable，并针对高速信号应用进行了小型化及屏蔽结构设计，因此46AWG线材与50Pin连接器的组合更适合显示、高速数据以及其他空间受限的内部连接场景。对于采购人员而言，实际采购或寻找替代供应商时，应要求供应商明确提供46AWG规格、连接器型号、线长及加工结构等信息，避免出现连接器虽然能够配合，但线材规格或整体线束结构无法满足原设备要求的问题。

三、极细同轴线束如何提升使用寿命？关键在于降低长期机械应力

极细同轴线束要保持长期稳定工作，除了满足电气性能之外，还需要重点控制机械可靠性。由于46AWG线材较为纤细，在笔记本电脑显示屏转轴、显示模组以及其他空间狭窄或存在动态弯折的区域使用时，应尽量避免过小弯曲半径、反复急弯、扭转以及连接器根部受到持续拉力。在线束生产制造过程中，通过合理控制剥线、端部加工、连接器组装及线材成型工艺，可以降低局部应力集中；在整机装配过程中，则应避免线束被挤压、过度折叠或受到不合理的牵拉。CABLINE-UX II采用多点接地及屏蔽结构，有利于保持高速信号连接的稳定性，而线束本身的机械寿命则还需要通过弯折、拉力、通断及装配可靠性等项目进行验证。对于工程师而言，应将线束走向、弯曲半径和固定方式纳入结构设计；对于采购人员而言，则应关注供应商是否具备稳定的极细同轴线束加工工艺及批量一致性控制能力。

四、选型和兼容与替代方案参考及建议

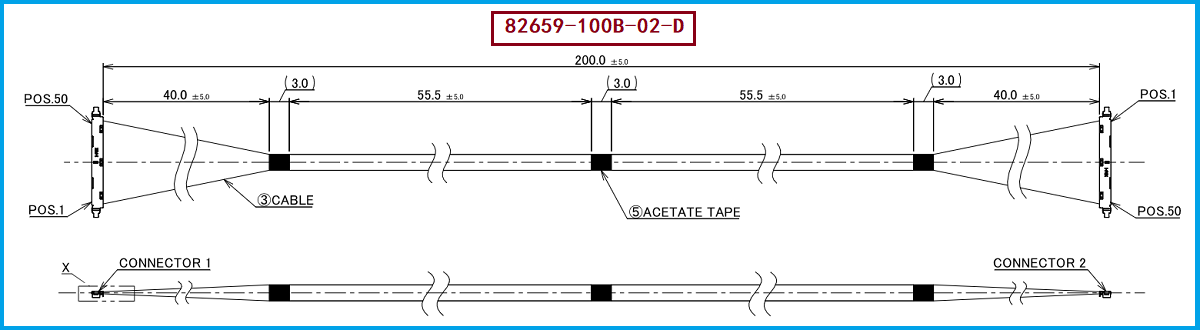

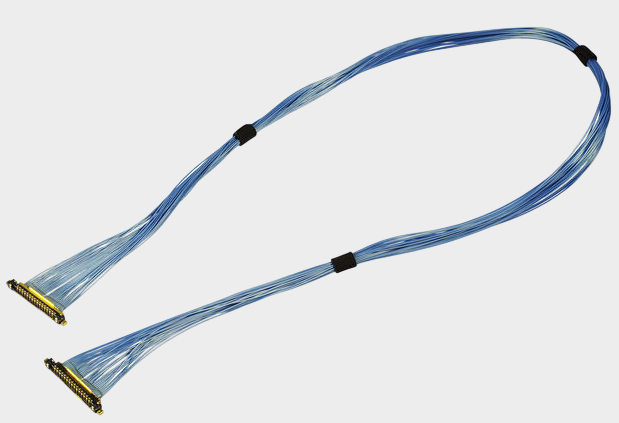

对于I-PEX CABLINE-UX II系列极细同轴线束进行兼容替代时，建议首先确认原产品的连接器系列和Pin数，再逐项核对连接器型号、线材AWG、阻抗、线长、出线方向、线束结构以及屏蔽和接地方式。本次指定产品型号为 I-PEX 82659-100B-02-D，配套线材端连接器型号为20532-050T-02-1，线材规格为46AWG，因此在进行替代开发时，应以这三个核心参数作为基础，同时结合实际产品的尺寸及电气要求进行样品验证。我们公司可提供：I-PEX 82659-100B-02-D兼容替代线束方案，可根据客户实际使用要求进行46AWG极细同轴线束的定制加工、连接器组装及兼容替代开发，为工程师提供样品验证及量产配套支持。

五、总结：面向工程替代与采购需求提供稳定的极细同轴线束方案

I-PEX CABLINE-UX II 50P极细同轴线束方案具有50Pin高密度、46AWG极细同轴线材以及小型化连接器结构等特点，配套连接器型号20532-050T-02-1，适合空间受限设备内部的高速信号连接。对于工程师而言，选择兼容替代线束时需要同时关注连接器匹配、Pin位关系、线材规格、阻抗、长度、屏蔽结构以及机械可靠性；对于采购人员而言，则应重点评估供应商的产品一致性、加工能力、样品验证能力和批量交付能力。与此同时，极细同轴线束的使用寿命与线材结构、端部加工、弯折半径、装配应力及固定方式密切相关，只有从设计、制造和装配多个环节进行控制，才能提升线束长期使用的稳定性。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82659-100B-02-D兼容替代线束方案，满足客户在国产替代、供应链优化及定制化线束方面的实际需求。

我是【世贸电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
