I-PEX 82657-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、面向高速、小型化设备的 I-PEX CABLINE-UX II 34P 极细同轴线束

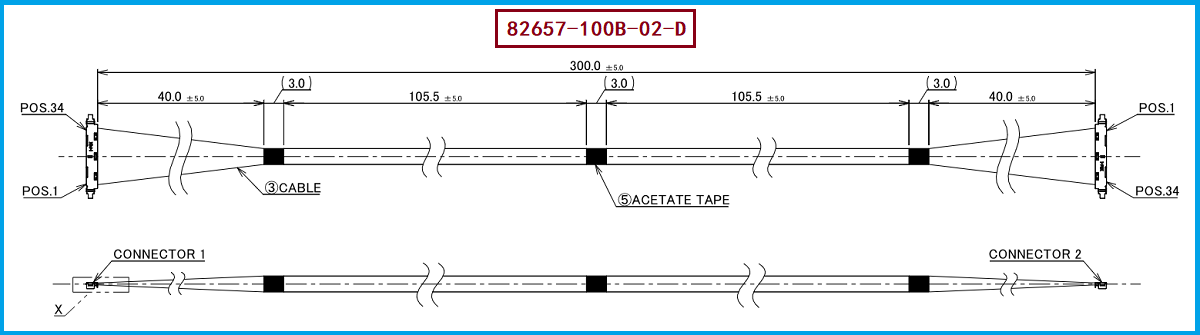

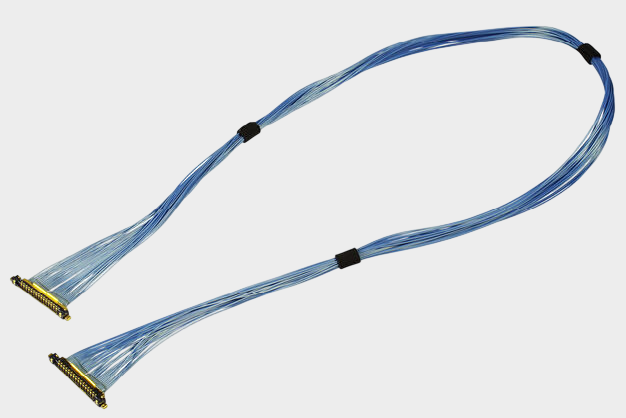

在笔记本电脑、平板电脑、显示模组及其他空间受限的电子设备中，极细同轴线束承担着高速信号传输与高密度内部连接的重要作用。本次对应的产品为 I-PEX CABLINE-UX II 34P 极细同轴线束，产品料号/型号为 82657-100B-02-D，图纸编号为 82657，采用两端连接器与34根极细同轴线组成的线束结构，Harness总长度为 300±5.0mm。根据I-PEX工程图，该产品使用 AWG #46、50Ω、Blue Micro-Coaxial Cable，两端采用CABLINE-UX II系列连接结构，线材端连接器型号为 20532-034T-02-1，并配套相应金属外壳及固定结构。对于工程师而言，这类产品的价值并不只是“把34根线连接起来”，而是要在极小空间内同时实现稳定的机械连接、信号传输、屏蔽与可靠固定；对于采购人员而言，则需要进一步确认原厂料号、线缆规格、连接器、长度以及线位定义是否真正匹配。

二、极细同轴线束国产替代方案如何评估？关键不是只看外观

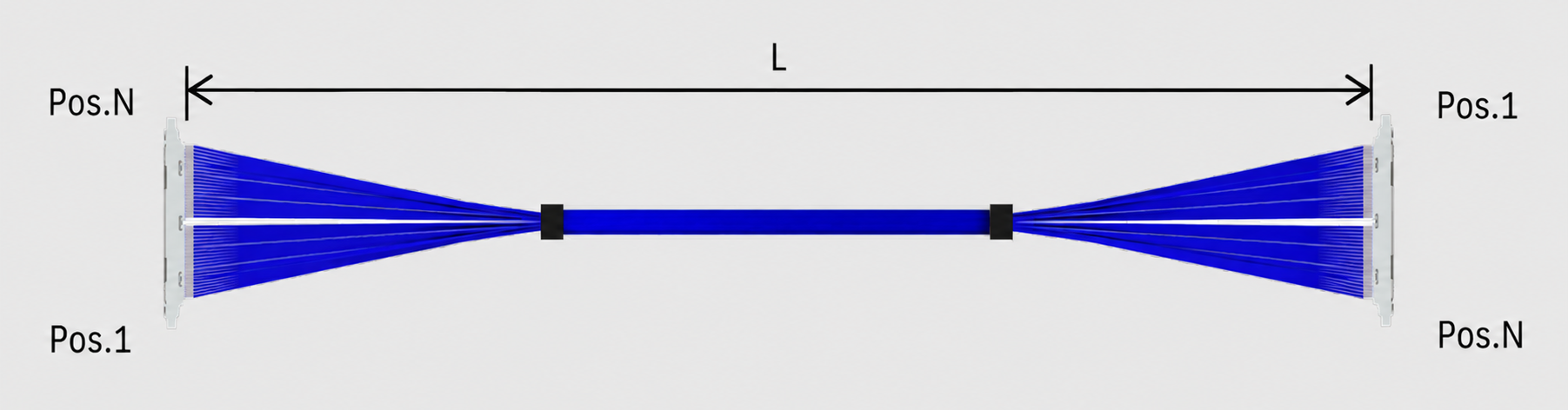

在评估 极细同轴线束国产替代方案如何评估？ 这一问题时，工程师和采购人员建议首先从“机械兼容、电气兼容、线位兼容、加工结构兼容”几个维度综合判断，而不能只按照连接器外形或者线束长度进行替换。以 I-PEX 82657-100B-02-D 为例，其核心规格包括34P、AWG #46、50Ω Micro-Coaxial Cable以及300±5.0mm长度，同时还涉及连接器型号 20532-034T-02-1、金属盖、UV Glue及黑色Acetate Tape等结构。特别需要注意的是，本产品的线位定义为1-N，在替代开发过程中应以客户实际设备端的Pin Assignment和原线束定义进行逐点确认，确保替代品的信号通道不会因线位排列错误而造成设备无法正常工作。对于工程师，应重点验证连接器配合尺寸、线缆外径、阻抗、端接工艺、屏蔽结构、线长及固定方式；对于采购人员，则建议将“原厂料号+连接器型号+线缆规格+长度+线位定义+样品验证”作为询价和供应商评估的基础条件。换言之，真正可靠的国产替代不是简单复制外观，而是实现从连接器到线材、从Pin定义到成品尺寸的整体兼容。

三、选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82657-100B-02-D 替代产品的客户，建议在项目初期直接以原线束作为基准样品，从连接器型号 20532-034T-02-1、34P数量、AWG #46极细同轴线、50Ω阻抗、300mm级线束长度以及1-N线位定义等核心条件逐项确认。尤其对于高速信号应用，不能仅以“同样34Pin、同样长度”判断兼容，还应关注Micro-Coaxial Cable的结构和阻抗一致性，以及连接器端的加工精度和屏蔽连续性。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、工程图纸或实物样品进行规格匹配与生产开发，可提供 I-PEX 82657-100B-02-D 兼容替代线束方案，并围绕34P结构、20532-034T-02-1连接器、AWG #46 50Ω极细同轴线以及1-N线位定义进行针对性生产。对于有国产化、第二供应商、降本采购或原厂停产替代需求的客户，可在样品阶段重点进行尺寸配合、Pin-to-Pin导通、阻抗及相关可靠性验证，以降低导入替代供应链的风险。

四、国产替代的核心是“可验证的兼容”，而不仅是“可以生产”

对于极细同轴线束而言，真正有价值的国产替代方案，应当能够同时满足工程端的性能要求与采购端的供应稳定性要求。I-PEX 82657-100B-02-D 作为CABLINE-UX II 34P极细同轴线束，其AWG #46、50Ω Micro-Coaxial Cable、34P高密度结构以及两端连接器加工方式，都决定了产品需要较高的精密制造能力。因此，在选择替代供应商时，建议客户不仅关注报价，更应关注供应商是否具备极细同轴线束的专业生产能力、是否能够按照原厂Pin定义和工程尺寸进行加工，以及是否能够配合完成样品验证和批量导入。我们公司以极细同轴线束生产制造为核心，可针对客户不同设备、长度、Pin数及连接器配置提供定制化兼容替代方案，帮助客户降低对单一原厂供应渠道的依赖，在保证产品匹配度的基础上提升采购灵活性与供应链稳定性。

五，总结

I-PEX 82657-100B-02-D 是一款34P、AWG #46、50Ω Micro-Coaxial Cable结构的CABLINE-UX II极细同轴线束，其配套线材端连接器型号为 20532-034T-02-1，线位定义为 1-N。对于国产替代项目，建议工程师重点关注机械尺寸、电气性能、阻抗、屏蔽、Pin定义和端接工艺，采购人员则应重点关注料号对应关系、供应商制造能力、样品验证及批量供货稳定性。我们公司可提供 I-PEX 82657-100B-02-D 兼容替代线束方案，为客户提供极细同轴线束国产化、替代开发及批量生产支持。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
