I-PEX 82905-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、I-PEX 82905-100B-02-D产品概述

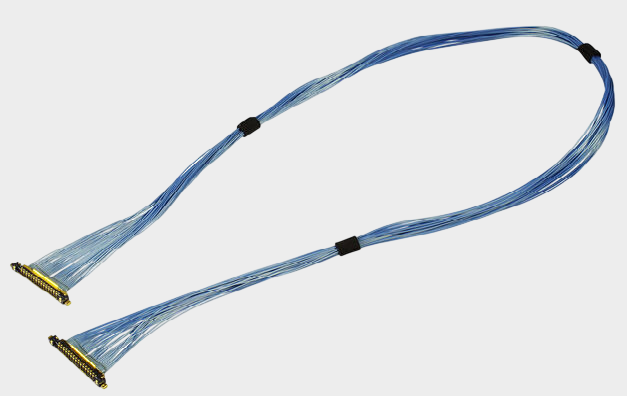

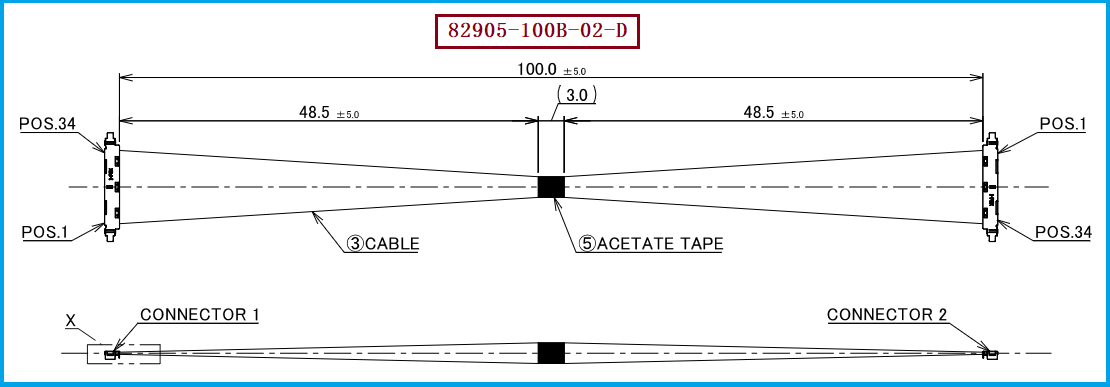

I-PEX 82905-100B-02-D 是 CABLINE-UX II 系列34Pin极细同轴线束产品，对应原厂二维工程图纸编号82905C0，采用34Pin高密度连接方案，配套线材端连接器型号为 20532-034T-02-1，并适配46AWG极细同轴线材。CABLINE-UX II系列采用0.25mm级超窄间距连接结构，定位于空间受限、高密度及高速信号传输应用，因此这类线束尤其适合笔记本电脑、平板电脑、显示模组以及其他需要进行小型化内部连接的电子设备。对于工程师而言，82905-100B-02-D的核心价值在于较小的连接空间内实现多通道信号连接；对于采购人员而言，在寻找同规格替代产品时，则应重点确认原厂料号、Pin数、连接器型号、线材AWG以及线束长度等基础参数。

二、46AWG极细同轴线与34Pin高密度连接的应用价值

82905-100B-02-D采用46AWG极细同轴线，与20532-034T-02-1连接器形成高密度极细同轴线束方案。46AWG线材具有线径小、柔性较好以及适合高密度布线等特点，可以帮助设备设计人员减少线束占用空间，特别适用于显示模组、转轴以及其他内部空间较为狭窄的结构。对于高速信号应用，极细同轴线相比普通多芯线还具有独立屏蔽结构方面的优势，可以更好地配合高速信号的阻抗及EMI设计。工程师在使用该类线束时，应结合实际传输协议、信号通道以及系统设计进行验证；采购人员则不能只根据“34Pin+46AWG”判断是否能够直接替代，还需要进一步确认连接器配合、线材外径、阻抗、屏蔽结构、线序以及端部加工尺寸等参数。

三、极细同轴线束不同Pin数方案如何选择？

极细同轴线束的Pin数并不是越多越好，而是应该根据设备实际信号需求进行选择。不同Pin数方案主要取决于高速差分信号通道数量、电源及控制信号数量、PCB接口资源以及设备内部结构空间。例如，工程师需要首先明确主板与显示模组、摄像头模组或其他功能模块之间实际需要传输多少组信号，再根据信号定义确定30Pin、34Pin、40Pin或50Pin等方案。如果实际系统需要34个连接通道，那么选择34Pin方案能够在满足信号需求的同时避免不必要的连接器空间和成本增加；如果后续存在更多信号扩展需求，则可以进一步考虑更高Pin数方案。因此，Pin数选择应当遵循“信号需求优先、结构空间匹配、接口规格一致”的原则。对于采购人员来说，Pin数只是替代选型的第一步，还必须确保不同Pin数产品在连接器型号、线束结构和设备接口方面真正匹配。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82905-100B-02-D 的兼容与替代，建议工程师和采购人员以“34Pin连接器+46AWG极细同轴线+对应线长+原始端接结构”为基础进行规格确认，其中线材端连接器型号为20532-034T-02-1。在进行替代开发时，应重点核对连接器Pin数及配合关系、46AWG线材规格、线材外径、阻抗、屏蔽结构、线序、线长以及端部加工尺寸；如果产品用于高速显示或高速数字信号传输，还应进一步关注阻抗连续性、传输损耗、回波损耗、串扰以及EMI等性能。对于样品验证，建议按照原厂82905-100B-02-D的结构和尺寸进行打样，并结合客户实际设备进行装配及电气性能测试。我们公司可提供：I-PEX 82905-100B-02-D 兼容替代线束方案，可根据客户提供的原厂样品、图纸或技术要求进行46AWG极细同轴线束的研发、打样及批量生产，为工程替代、国产化配套及长期采购提供相应的线束制造服务。

五、总结：从Pin数、连接器到线材进行完整匹配

综合来看，I-PEX 82905-100B-02-D的核心配置可以概括为CABLINE-UX II系列34Pin极细同轴线束、20532-034T-02-1连接器以及46AWG极细同轴线材。对于工程师而言，选择极细同轴线束Pin数时，应结合实际信号通道数量、设备内部空间、高速协议及信号完整性要求进行综合判断；对于采购人员而言，则应避免仅通过外观、Pin数或线径进行简单替代，而应从产品料号、连接器型号、Pin数、AWG、线长、线序和端接结构等多个维度进行确认。针对需要替代 I-PEX 82905-100B-02-D 的客户，我公司能够提供对应的兼容替代极细同轴线束制造方案，并根据实际应用需求进行产品打样与批量生产，帮助客户实现稳定、可靠的线束供应。
