I-PEX 83038-100B-01-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、40P极细同轴线束，为高速信号与电源复合连接提供紧凑方案

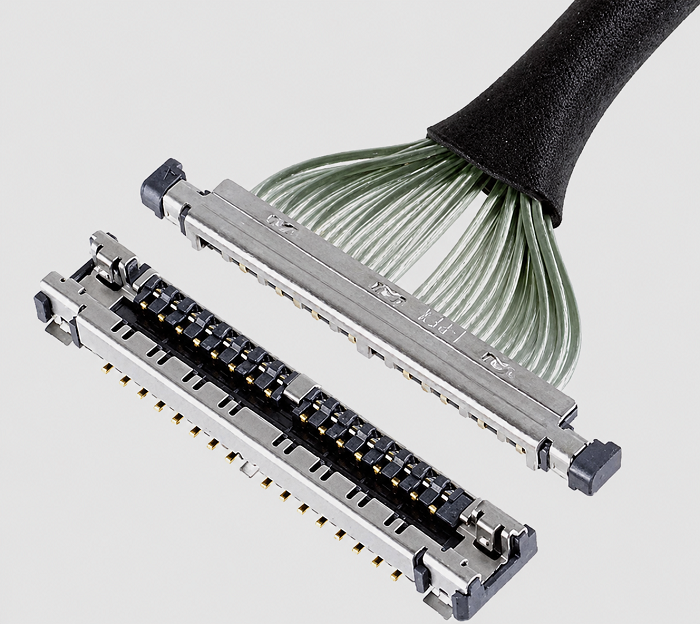

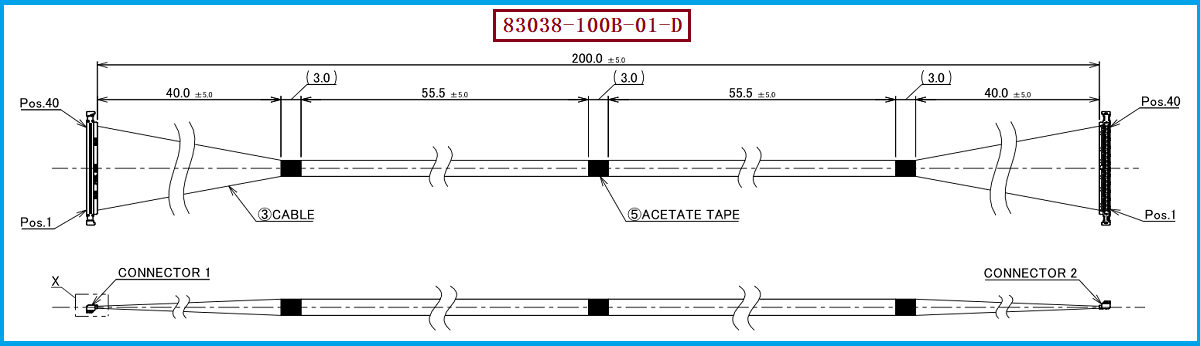

随着摄像头模组、显示设备、智能终端、工业视觉、车载电子及其他高集成度设备不断向轻薄化、小型化发展，设备内部连接不仅要求信号传输高速稳定，还需要在有限空间内同时完成多路信号及供电连接。极细同轴线束凭借单根线径小、屏蔽性能较好、布线密度高等特点，可以帮助工程师在有限空间内实现高密度连接。以 I-PEX 83038-100B-01-D 为参考，该产品属于 CABLINE-UA II系列40P极细同轴线束，采用Micro-Coaxial Cable结构，线束长度为200mm，产品线位定义为 1-1，线材端使用的连接器型号为 20497-040T-30。对于工程师而言，这类40P极细同轴线束的价值不仅在于“线芯数量多”，更在于可以通过合理的Pin位规划，将高速差分信号与电源、地等功能进行集成设计，在减少内部连接器数量和布线空间的同时，提高设备内部结构的紧凑程度；对于采购人员而言，则需要准确锁定完整料号、连接器型号及线位定义，避免采购到Pin数相同但线序结构不同的产品。

二、极细同轴线束怎样实现双路差分+电源组合？

极细同轴线束怎样实现双路差分+电源组合？ 核心思路是根据系统接口定义，对40个Pin进行功能规划，将需要高速传输的信号按照差分对进行分配，例如一组“+/-”组成一路差分信号，另一组“+/-”组成第二路差分信号，同时利用其他Pin承担电源、地或其他辅助信号功能，从而形成“差分信号＋差分信号＋电源/地”的复合连接架构。对于工程设计来说，差分对的Pin分配应尽量保持合理的回流路径和信号完整性，避免高速差分信号与电源或噪声源之间产生不必要的串扰；电源Pin则需要根据实际负载电流、压降、温升及地回路要求进行规划，不能简单因为存在空余Pin就随意分配电源。以 I-PEX 83038-100B-01-D 为例，其采用 40P、1-1结构，意味着在进行兼容替代或定制开发时，需要重点核对两端连接器之间的Pin-to-Pin对应关系，确保A端每个Pin与B端对应功能保持一致。尤其对于高速MIPI、USB、显示及摄像头等应用，工程师还应结合实际速率、阻抗、线长和系统布局，对差分信号进行信号完整性验证。因此，“双路差分＋电源”并不是简单增加几根线，而是需要从Pin定义、差分对、回流路径、电源承载能力、屏蔽及连接器结构进行整体设计。

三、选型和兼容与替代方案参考及建议

对于 I-PEX 83038-100B-01-D 的兼容替代，工程师和采购人员首先应锁定产品的几个关键识别条件，即 CABLINE-UA II、40P、200mm、1-1以及20497-040T-30连接器匹配关系，其中“1-1”尤其值得关注。因为I-PEX CABLINE-UA II 40P系列同时存在不同线位结构，即使产品同样是40P、200mm，也不能仅凭Pin数量和长度判断能够直接替代；例如此前的 I-PEX 81467-100B-02-D 同样属于40P、200mm产品，但其线位结构为1-N，因此在进行替代时必须根据原设备BOM、图纸或样品核对实际Pin-to-Pin定义。对于需要实现双路差分＋电源组合的项目，还应进一步确认差分对分配、电源Pin、GND Pin、屏蔽结构及连接器端接关系，并根据实际应用进行导通、绝缘、阻抗、信号完整性和温升等验证。我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，可依据客户原厂PDF、工程图纸、实物样品及Pin定义进行极细同轴线束定制开发，针对40P、1-1线位结构以及20497-040T-30连接器进行匹配，为工程师提供样品验证和替代开发支持，同时为采购人员提供国产化替代、第二供应商及批量采购方案。

四、专业极细同轴线束制造，满足工程开发与批量采购需求

对于工程师来说，极细同轴线束的设计重点在于“电气性能＋机械结构＋Pin定义＋连接器匹配”的整体协调；对于采购人员来说，则需要进一步关注产品一致性、交期、批量制造能力以及供应链稳定性。I-PEX 83038-100B-01-D 作为CABLINE-UA II系列40P极细同轴线束，其核心识别信息包括 40P、200mm、1-1线位定义以及20497-040T-30线材端连接器。在实际项目中，如果需要将两路高速差分信号与电源集成到同一套极细同轴线束中，可以根据客户设备接口定义对40个Pin进行重新规划和匹配，并通过专业加工工艺保证线序准确、端接可靠及批量产品一致性。我们公司专注于极细同轴线束生产制造，可根据客户提供的原厂料号、PDF图纸、样品及具体技术要求进行兼容替代开发。我们公司可提供I-PEX 83038-100B-01-D兼容替代线束方案，能够围绕连接器、线材、长度、Pin数量及1-1线位定义进行产品匹配，为客户提供从样品打样、工程验证到批量生产的极细同轴线束配套服务。

五、总结：合理规划Pin位，实现高速差分与电源的高密度集成

综合来看，**极细同轴线束怎样实现双路差分+电源组合？**关键并不是简单地把多种功能集中到一条线束中，而是需要根据实际系统接口，对差分信号、电源、地及其他功能Pin进行科学规划，并同时保证差分信号的阻抗连续性、回流路径、屏蔽性能以及电源线路的承载能力。以 I-PEX 83038-100B-01-D 为参考，其 40P、200mm、1-1线位定义及20497-040T-30连接器构成了明确的产品识别和匹配基础，在进行兼容替代时尤其需要核对两端Pin-to-Pin定义，避免与同规格但不同线位结构的产品混淆。我们公司可提供I-PEX 83038-100B-01-D兼容替代线束方案，可根据客户实际产品结构及电气连接要求进行极细同轴线束定制制造，帮助工程师实现高密度、高可靠的内部连接，也为采购人员提供稳定的兼容替代供应渠道。

我是【世贸电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
