I-PEX 88298-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、40P极细同轴线束，满足MIPI CSI-2高速摄像头连接需求

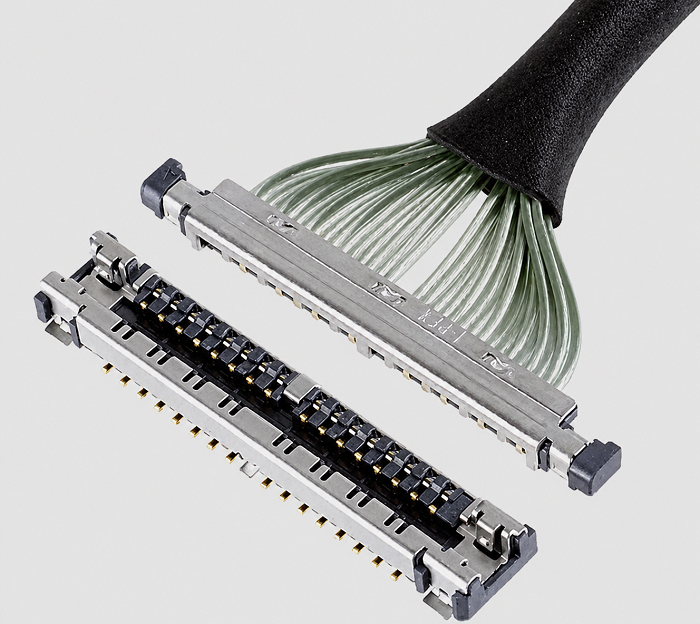

在智能摄像头、工业视觉、机器视觉、医疗影像、车载摄像头、AR/VR及嵌入式视觉设备中，MIPI CSI-2接口被广泛用于摄像头模组与主控处理器之间的高速图像数据传输。随着设备不断向轻薄化、小型化和高集成度发展，传统排线在空间占用、弯折布线及高速信号完整性方面越来越难满足设计要求，极细同轴线束因此成为MIPI CSI-2高速信号连接的一种重要方案。本文以 I-PEX 82898-100B-02-D 为参考，该产品属于CABLINE-UA II系列40P极细同轴线束，官方资料对应 40Pin、300mm、1-N、44AWG Micro-Coaxial Cable，连接器平台采用0.3mm间距的高密度结构，并具备小型化、低高度及多点接地等特点。I-PEX官方资料同时给出了CABLINE-UA II系列5Gbps/lane NRZ的参考传输能力，并列举MIPI标准作为参考应用，因此对于需要进行MIPI CSI-2高速摄像头内部连接的工程师而言，这类极细同轴线束能够在有限空间内兼顾高密度布线与高速信号连接需求；对于采购人员而言，则应从具体料号、线材规格、连接器型号和实际应用条件出发进行供应商及替代方案确认，而不能仅按照“MIPI线”进行采购。

二、MIPI CSI-2接口如何选适配的极细同轴线？

MIPI CSI-2接口如何选适配的极细同轴线？ 对工程师来说，首先需要明确CSI-2链路的Lane数量、数据速率、连接距离和设备内部空间，再根据这些条件选择合适的极细同轴线及连接器组合。极细同轴线并不是“越细越好”，而是需要在线径、阻抗、屏蔽结构、插损、串扰、弯折性能和连接器端接能力之间取得平衡。以 I-PEX 82898-100B-02-D 为例，其采用 44AWG Micro-Coaxial Cable，CABLINE-UA II系列支持AWG42、AWG44、AWG46等Micro-Coaxial Cable规格，因此在进行MIPI CSI-2设计时，应重点确认实际使用的44AWG线材是否满足目标速率和链路长度的信号完整性要求。同时，连接器也必须与线材及Pin数量准确匹配，本方案使用的线材端连接器型号为 20497-040T-30，对应40P连接器结构。对于MIPI CSI-2而言，不能只看“接口能不能插上”，还需要验证差分信号的阻抗连续性、连接器及线材的高速性能、屏蔽及接地结构以及实际系统中的眼图、抖动、串扰等指标；尤其当摄像头模组安装在转轴、狭小腔体或需要动态弯折的位置时，还应进一步考虑线束外径、弯折半径和机械可靠性。I-PEX官方资料显示CABLINE-UA II采用0.3mm Contact Pitch、1.27±0.1mm Mated Height，并提供多点接地设计，这些结构特征对于空间受限的高速连接应用具有一定优势。

三、选型和兼容与替代方案参考及建议

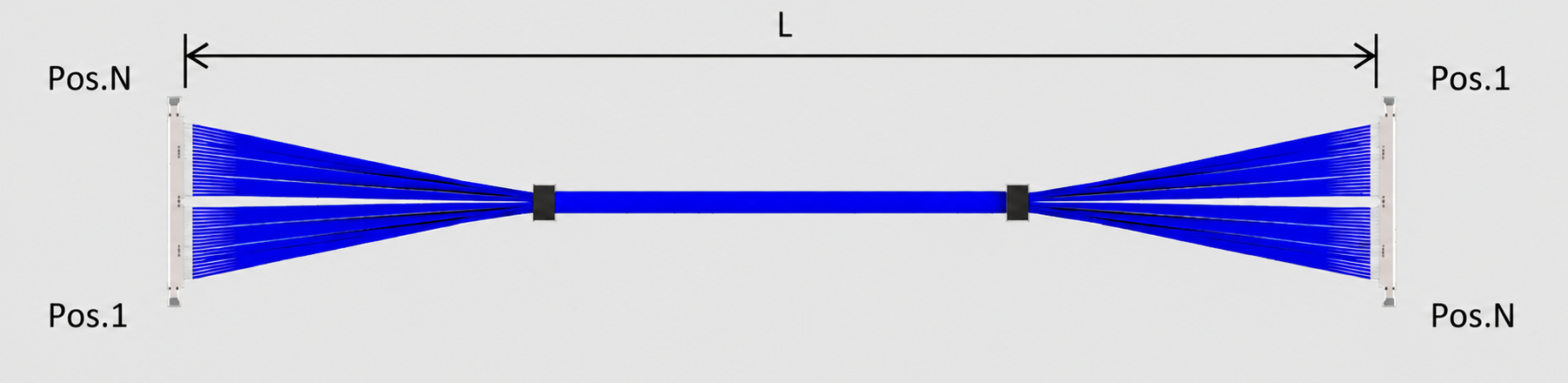

针对 I-PEX 82898-100B-02-D 的兼容替代，工程师和采购人员建议建立完整的参数匹配关系，而不是仅以“40Pin＋300mm”作为替代依据。首先需要确认产品是否属于 CABLINE-UA II 40P、300mm、1-N结构，并核对44AWG Micro-Coaxial Cable、连接器型号20497-040T-30、Pin定义、线序、出线方向及机械尺寸；其次应确认替代线材的高速传输性能是否满足实际MIPI CSI-2链路要求，必要时通过TDR、插损/回损、串扰、眼图等测试进行验证。I-PEX官方目前同时列出了40P、300mm的 1-N型号82898 和 1-1型号83039，因此即使二者Pin数和长度相同，也不能在未确认线序和系统接口定义的情况下直接互换。对于采购人员而言，如果项目需要进行国产化替代、降低采购成本、缩短交期或建立第二供应商，可以要求替代厂家依据原厂图纸、样品和连接器型号进行定制开发，并通过样品验证后再导入批量生产。我们公司可提供：I-PEX 82898-100B-02-D兼容替代线束方案，可围绕40P、300mm、44AWG及20497-040T-30连接器等关键规格进行匹配开发，并根据客户实际MIPI CSI-2应用需求提供相应的极细同轴线束制造与样品验证支持。

四、面向工程师与采购的MIPI CSI-2线束供应与制造方案

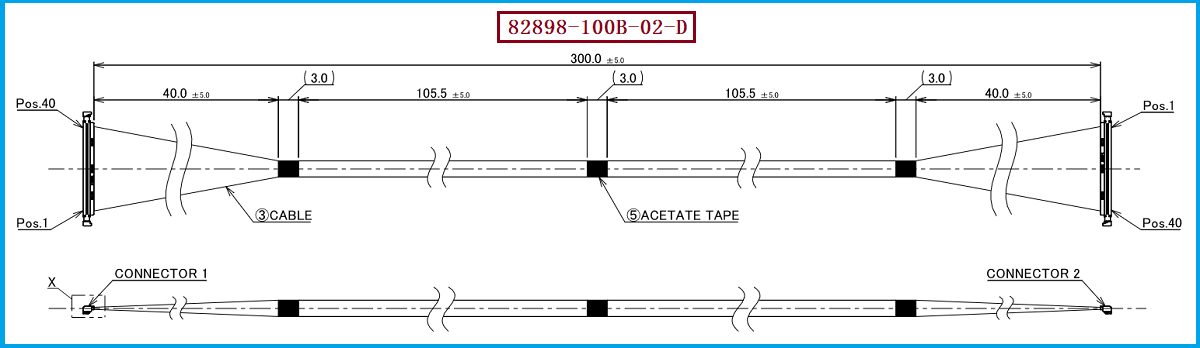

对于MIPI CSI-2摄像头应用，极细同轴线束的选型实际上是一个“高速电气性能＋机械结构＋连接器匹配＋量产工艺”的综合问题。以 I-PEX 82898-100B-02-D 为参考时，核心规格包括 40P、300mm、1-N、44AWG Micro-Coaxial Cable，其线材端连接器型号为 20497-040T-30；I-PEX CABLINE-UA II系列还具有0.3mm间距、1.27±0.1mm嵌合高度、2.9mm深度以及支持26P、32P、40P、50P等规格的产品平台，可用于空间受限的高速电子设备内部连接。对于工程师，我们可以依据原厂料号、PDF图纸或实物样品，对连接器、线材、长度、Pin数及线序进行对应开发，并针对MIPI CSI-2应用关注的高速信号完整性进行方案匹配；对于采购人员，则可以围绕原厂型号建立兼容替代供应渠道，在保证产品规格和装配关系的前提下，进一步优化采购成本和交付周期。我们公司可提供I-PEX 82898-100B-02-D兼容替代线束方案，专业生产制造极细同轴线束，可根据客户项目需求进行定制化加工，为MIPI CSI-2摄像头、机器视觉、工业相机及其他高速图像设备提供极细同轴线束配套支持。

五、总结：正确匹配线材与连接器，才能实现可靠的MIPI CSI-2高速连接

对于MIPI CSI-2高速摄像头系统而言，极细同轴线束的选型不能简单理解为“选择一条能够连接两端的细线”，而应综合考虑接口速率、Lane数量、传输距离、线材AWG、阻抗、屏蔽结构、连接器Pin数、连接器型号、线序、机械尺寸以及实际弯折和安装环境。以 I-PEX 82898-100B-02-D 为例，其40P、300mm、1-N、44AWG Micro-Coaxial Cable以及20497-040T-30连接器组成了明确的产品匹配关系；在进行兼容替代时，应以这些关键参数为基础，并通过样品及实际系统测试验证替代方案，而不是仅凭外观或Pin数判断兼容性。我们公司可提供I-PEX 82898-100B-02-D兼容替代线束方案，可根据客户图纸、样品及项目技术要求进行极细同轴线束定制生产，为工程师提供选型与开发支持，为采购人员提供稳定的兼容替代供应方案，帮助客户在满足高速信号连接和小型化设计要求的同时，实现供应链优化。

我是【世贸电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
