I-PEX 82897-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、40P高密度连接，面向高速设备的极细同轴线束方案

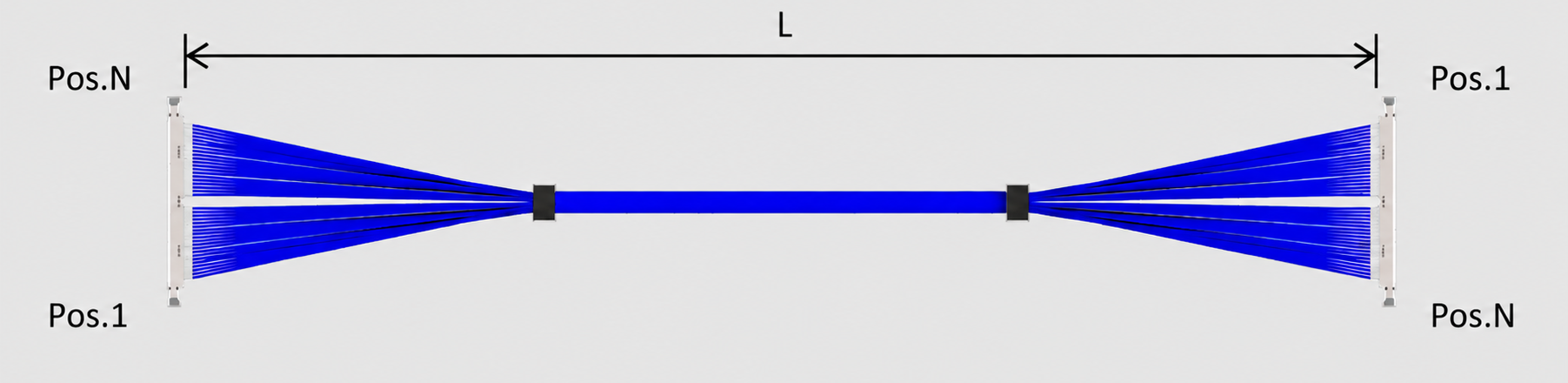

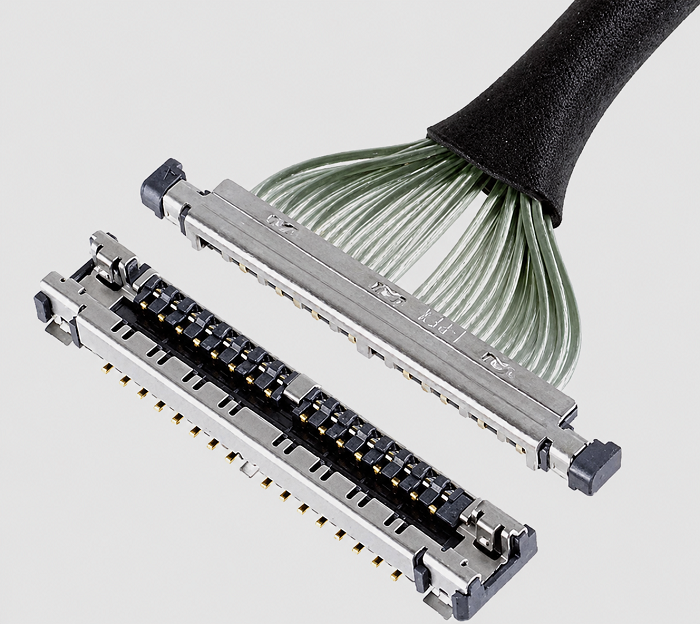

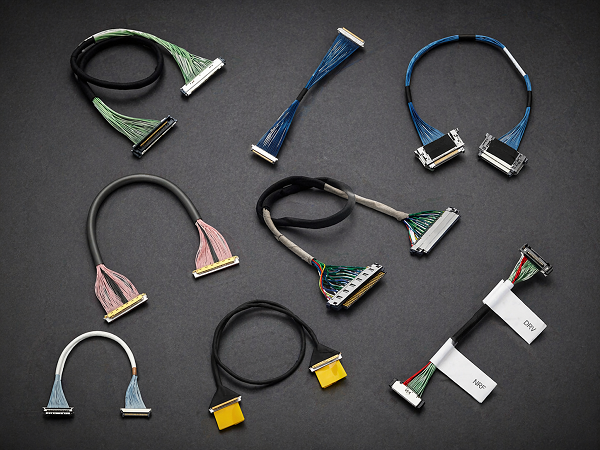

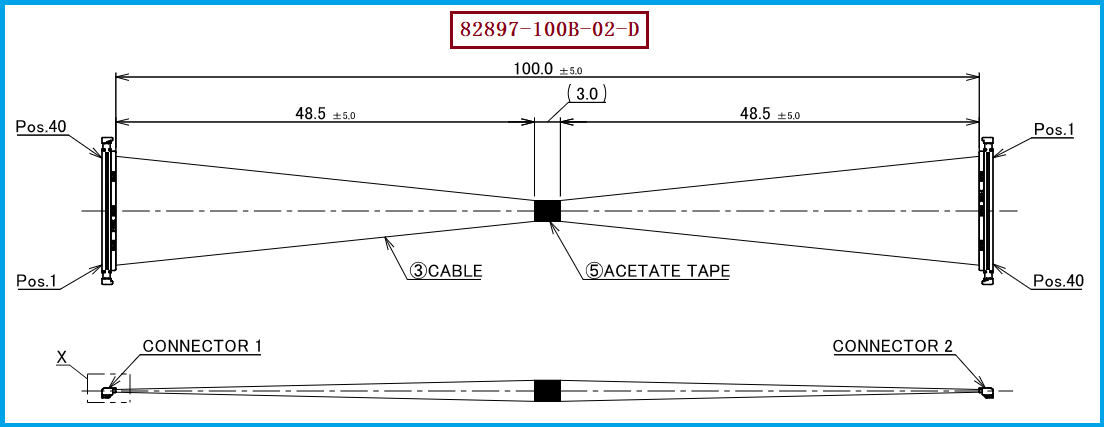

在笔记本电脑、显示模组、摄像头及其他空间受限型电子设备中，高速信号传输对线束的尺寸、信号完整性以及连接可靠性提出了更高要求。I-PEX CABLINE®-UA II采用0.3mm Pitch、Vertical Right Angle结构，属于面向高密度高速信号连接的极细同轴线连接器系列，支持26P、32P、40P、50P以及AWG42、AWG44、AWG46等Micro-Coaxial Cable规格。本文重点介绍的 I-PEX 82897-100B-02-D为40Pin、44AWG Micro-Coaxial、100mm、1-N结构的极细同轴线束，其线材端使用的连接器型号为 20497-040T-30。对于工程师而言，这类40P极细同轴线束能够在有限空间内实现多通道高速信号连接；对于采购人员而言，选型时不能只确认“CABLINE-UA II 40P”，还需要同时核对40Pin、44AWG、100mm、1-N以及20497-040T-30等关键规格，避免因线长、线径或端接结构不同导致实际装配和电气性能不匹配。

二、44AWG极细同轴线材，兼顾小型化与高速信号传输

44AWG是该型号极细同轴线束的重要识别参数。CABLINE-UA II系列支持AWG42、AWG44及AWG46 Micro-Coaxial Cable，能够满足不同设备对于线径、空间和高速信号性能的需求；其中本方案采用44AWG极细同轴线，在保持较小线径和高密度布线能力的同时，可用于高速数字信号传输场景。I-PEX资料给出的系列参考传输能力为最高 5Gbps/lane NRZ，可应用于USB 3.1 Gen1、V-By-One HS、HDMI以及eDP、MIPI等高速信号场景，但实际系统传输能力仍需结合具体线材结构、长度、PCB走线、连接器以及整机SI设计进行验证。因此，在进行 I-PEX 82897-100B-02-D替代时，不建议仅按照连接器外观进行简单复制，而应重点确认44AWG、阻抗、线材外径、插损、回损、串扰以及实际高速眼图等指标，确保替代线束能够满足原设备的信号完整性要求。

三、极细同轴线束长度差如何影响高速信号同步？

在高速数字信号传输中，线束长度不仅是一个机械尺寸参数，也会影响信号到达接收端的时间。当同一组高速信号通道之间存在长度差时，不同通道的传播延迟也会产生差异，这种时间差通常可以理解为 Timing Skew（时序偏差）。随着信号速率提高，单位长度差所带来的时间偏差对系统时序裕量的影响会更加明显，尤其是多Lane显示、Camera、高速USB及其他高速数字接口。因此，对于 100mm长度的I-PEX 82897-100B-02-D，替代产品在满足连接器和线材规格的基础上，还应尽量保持原设计的线长及长度公差。如果为了设备结构调整而改变线长，则建议工程师进一步进行SI仿真和实测验证，重点观察插损、回损、串扰、眼图以及通道间Skew等指标。I-PEX官方样品型号中，40P 44AWG 1-N结构同时存在100mm、200mm、300mm不同长度型号，例如82897-100B-02-D、81467-100B-02-D及82898-100B-02-D，这也说明在产品选型时，“40P + 44AWG”并不足以唯一确定产品，线长同样是关键规格。

四、选型和兼容与替代方案参考及建议

如果客户正在寻找 I-PEX 82897-100B-02-D的兼容替代产品，建议从“连接器+Pin数+线材+长度+端接结构+高速电气性能”六个维度进行确认。本方案的核心规格为 CABLINE-UA II、40Pin、0.3mm Pitch、44AWG Micro-Coaxial、100mm、1-N结构，以及线材端20497-040T-30连接器。其中，20497-040T-30是该40P CABLINE-UA II Plug Housing型号，附件资料中也列明了40P Plug Housing为20497-040T-30；同时，40P Receptacle对应20498-040E-41。因此，如果客户BOM或原设备采用20497-040T-30，应重点确认替代连接器在机械尺寸、插合高度、Pin位置、端子排列、金属盖配合以及线材端接方式上的一致性。对于采购替代而言，建议优先进行原厂样品对照、连接器互配测试、尺寸验证及高速信号测试，再推进小批量和量产导入。我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，并可针对20497-040T-30连接器进行兼容替代开发，为客户提供40P、44AWG、100mm极细同轴线束的生产制造与供应。

五、工程与采购总结：从线束替代到连接器替代的完整解决方案

综合来看，I-PEX 82897-100B-02-D的关键识别特征可以概括为：CABLINE-UA II、40Pin、0.3mm Pitch、44AWG Micro-Coaxial、100mm、1-N，以及20497-040T-30连接器。对于工程师而言，替代设计需要同时关注机械兼容、电气兼容和高速信号完整性，尤其要重视线长差造成的传播延迟及多通道同步问题；对于采购人员而言，则应将产品料号、Pin数、AWG、长度、端接结构和连接器型号作为完整的询价及验收依据。除了提供 I-PEX 82897-100B-02-D极细同轴线束兼容替代之外，我们还可围绕其配套的 20497-040T-30连接器替代进行方案匹配，帮助客户降低对单一原厂料号的依赖，并满足高速电子设备对小型化、高密度及可靠信号传输的需求。总体而言，选择极细同轴线束替代方案时，应避免单纯追求“能装上”，而应从连接器、线材、长度、端接工艺及高速信号性能进行整体验证，从而实现真正意义上的稳定兼容替代。
