I-PEX 83033-100B-01-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、极细同轴线束为什么需要关注传输损耗？

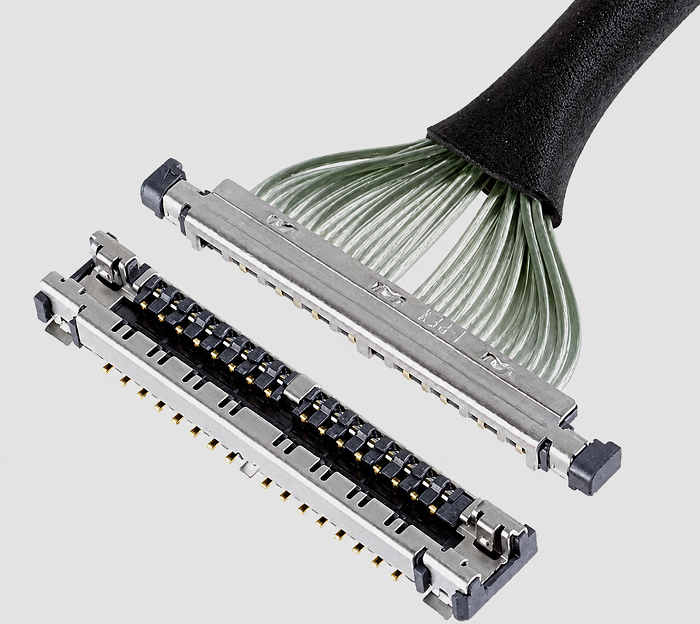

对于工程师而言，极细同轴线束并不只是“把信号从A点连接到B点”，当信号频率不断提高、线材尺寸不断缩小时，传输损耗、阻抗连续性、信号完整性以及连接器性能都会直接影响最终系统表现。以 I-PEX 83033-100B-01-D 为例，该产品属于CABLINE-UA II系列26PIN Micro-Coaxial Harness，采用44AWG极细同轴线材，标准线长为300mm，线材端使用20497-026T-30连接器。对于这类极细同轴线束，所谓“传输损耗”，可以简单理解为信号沿线束传输过程中产生的能量衰减，通常会随着信号频率、传输距离、线材结构、导体及绝缘材料特性、连接器以及整体阻抗匹配情况发生变化。尤其是在高速信号应用中，不能只关注线束能不能导通，还需要关注信号经过300mm极细同轴线束以及连接器之后，是否仍能满足系统对信号完整性的要求。因此，工程师在选型时，应将线材本体和连接器作为一个完整的高速互连链路进行评估。

二、44AWG极细同轴线束的传输损耗应该怎么看？

I-PEX 83033-100B-01-D采用44AWG Micro-Coaxial Cable，属于非常细的同轴线材规格，其优势在于能够帮助电子设备实现更高的布线密度和更小的结构占用，但线径、导体尺寸、绝缘结构等因素也会影响高频信号传输性能。对于采购人员来说，需要特别注意：不能仅根据“44AWG、300mm”这两个参数判断传输损耗大小，也不能简单用线长乘以一个固定损耗值进行估算。实际损耗需要结合具体线材结构及目标频率进行测试或由供应商提供相应测试数据；如果项目涉及高速图像、显示或数据传输，还应进一步关注插入损耗、回波损耗、阻抗一致性、串扰及连接器过渡区域的信号变化。I-PEX CABLINE-UA II系列资料给出的参考传输能力为最高5Gbps/lane NRZ，但这属于系列参考性能，并不意味着任何采用83033-100B-01-D的实际系统都可以直接达到该速率，最终性能仍需结合实际线材、连接器、PCB以及整机系统进行验证。

三、选型和兼容与替代方案参考及建议

在进行I-PEX 83033-100B-01-D选型或国产兼容替代时，建议工程师和采购人员不要只核对Pin数量，而应同时确认26PIN、0.3mm Pitch连接器体系、44AWG Micro-Coaxial Cable、300mm线长、1-1 Harness结构、20497-026T-30线材端连接器以及实际Pin Mapping等关键参数。尤其需要注意，CABLINE-UA II同系列中存在不同Harness结构和不同长度产品，即使其他型号同样为26PIN、44AWG，也不能直接认定能够替代83033-100B-01-D；如果项目对高速信号传输要求较高，还应通过实际样品进行传输损耗、阻抗及信号完整性验证。我们公司可提供：I-PEX 83033-100B-01-D兼容替代线束方案，可根据客户的原厂型号、工程图纸、样品及应用要求，围绕20497-026T-30连接器、44AWG极细同轴线材、26PIN及300mm规格进行兼容开发与生产制造，为工程项目提供第二供应商、国产替代及定制化极细同轴线束解决方案。

四、面向工程师与采购人员的极细同轴线束应用价值

对于工程师而言，选择极细同轴线束时需要在小型化、布线空间、高速传输和信号完整性之间取得平衡；对于采购人员而言，则需要进一步关注供应商是否能够稳定控制线材规格、连接器装配、线长、线位以及批量一致性。I-PEX 83033-100B-01-D采用26PIN、44AWG、300mm、1-1结构，并配套20497-026T-30线材端连接器，适合对空间利用率和高密度信号连接有要求的电子设备。特别是在高速信号应用中，传输损耗不是单独由“线材粗细”决定，而是整个线束结构共同作用的结果，因此在导入替代方案时，应通过样品测试和实际系统验证确认性能，而不是单纯依据外观尺寸或规格名称判断。我们公司专注于极细同轴线束生产制造，可根据客户项目需求提供样品开发、规格匹配、兼容替代及批量制造服务。

五、总结：正确理解传输损耗，才能做好极细同轴线束选型

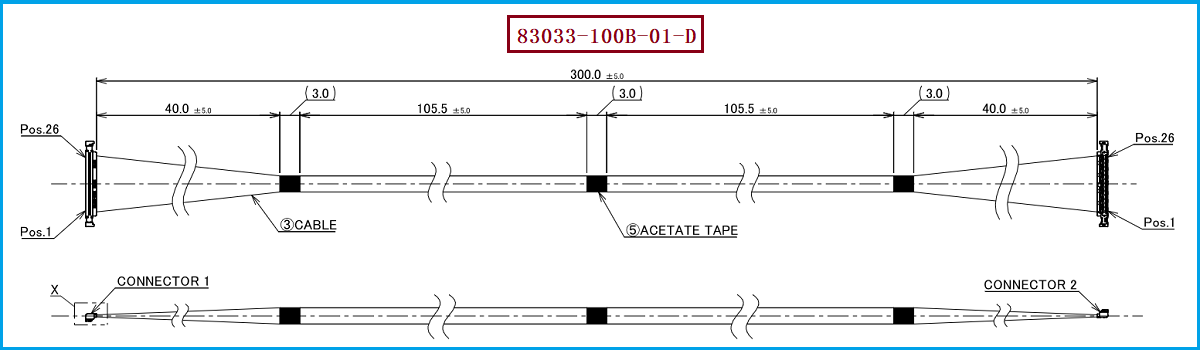

总体而言，I-PEX 83033-100B-01-D是一款26PIN、44AWG、300mm、1-1结构的CABLINE-UA II极细同轴线束，其线材端使用20497-026T-30连接器。对于极细同轴线束而言，传输损耗并不是一个只由线长或AWG单独决定的参数，而是与频率、线材结构、长度、阻抗、连接器及整体高速链路设计密切相关。工程师在进行高速信号设计时，应通过实际测试验证线束的传输性能；采购人员在寻找兼容替代供应商时，则应要求供应商对关键规格和实际性能进行完整确认。我们公司可提供I-PEX 83033-100B-01-D兼容替代线束方案，为高速信号设备、显示模组、摄像头模组及其他空间受限电子设备提供专业的极细同轴线束制造与替代服务。
