I-PEX 83004-100B-01-D CABLINE®-CX II With Cover 系列46AWG极细同轴线束替代方案

一、面向高速信号传输的极细同轴线束方案——I-PEX 83004-100B-01-D产品解析

随着智能设备、工业视觉、AI终端、高速显示模组以及精密电子设备不断向轻薄化、高速化方向发展，设备内部连接对于线束的要求已经从简单的电气连接，逐渐提升到高速信号完整性、低损耗以及高可靠性的综合要求。极细同轴线束（Micro-Coaxial Cable Harness）凭借小型化结构、优异屏蔽能力以及稳定高速传输性能，成为越来越多高密度电子设备内部连接的重要选择。

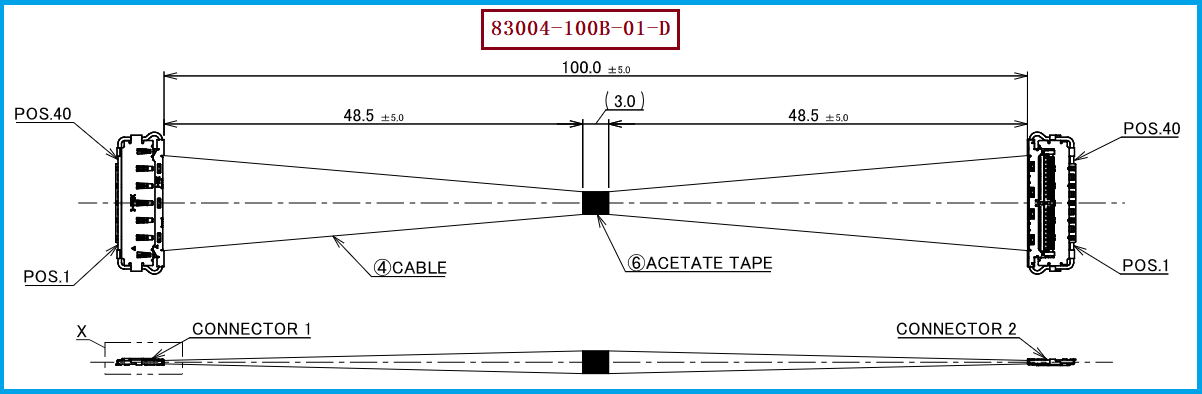

本次方案针对 I-PEX CABLINE®-CX II系列40Pin极细同轴线束产品 I-PEX 83004-100B-01-D 进行兼容替代开发。该型号采用CABLINE-CX II系列微型连接结构，线材端配套使用的连接器型号为 I-PEX 20974-040T-01，连接器规格为 40PIN、0.25MM Pitch（间距）。该结构能够在有限空间内实现高密度信号传输，同时满足设备对于连接可靠性和信号稳定性的要求。

I-PEX 83004-100B-01-D采用极细同轴线束设计，通过独立屏蔽结构降低外部电磁干扰（EMI），改善高速信号传输过程中的串扰问题。对于需要进行国产化替代、第二供应商开发或供应链优化的客户，我们公司可提供：I-PEX 83004-100B-01-D兼容替代线束方案，支持极细同轴线束制造、连接器匹配、线束组装以及可靠性验证，帮助客户实现稳定可靠的替代应用。

二、什么是极细同轴线束的“插损”？——工程师必须关注的高速传输性能指标

在高速信号连接应用中，工程师经常会关注极细同轴线束的一个重要参数——插入损耗（Insertion Loss，简称插损）。那么，什么是极细同轴线束的“插损”？

简单来说，插损是指信号通过线束、连接器等传输路径后，信号功率产生衰减的程度。信号从发送端进入极细同轴线束，再经过线材、端子以及连接器传输到接收端，在这个过程中，由于导体电阻、介质损耗、屏蔽结构以及高频传输效应，部分信号能量会发生损失，这种损失就是插入损耗。

对于高速信号应用而言，插损越低，意味着信号传输过程中的衰减越小，接收端能够获得更加完整的信号波形，有助于提升系统稳定性。尤其是在高速显示、摄像头模组、工业视觉设备以及高速数据接口应用中，线束的插损性能会直接影响数据传输质量。

极细同轴线束由于采用同轴结构设计，中心导体负责信号传输，外部屏蔽层提供信号隔离，可以有效控制阻抗变化，减少信号反射和能量损耗。同时，配合 40PIN、0.25MM Pitch的20974-040T-01连接器结构，能够满足高密度、高速信号连接需求。

对于工程师而言，在进行产品设计时，除了关注线束尺寸和连接方式，还需要综合评估插损、回波损耗、串扰以及屏蔽性能；对于采购人员而言，选择具备稳定制造能力的极细同轴线束供应商，是保证批量产品一致性的重要因素。

三、I-PEX 83004-100B-01-D兼容替代方案——满足设计验证与批量生产需求

针对 I-PEX 83004-100B-01-D极细同轴线束 的兼容替代开发，需要重点确认连接器接口规格、PIN数量、Pitch间距、线序定义、机械尺寸以及高速信号性能要求。其中，该型号配套连接器为 20974-040T-01，采用 40PIN、0.25MM间距设计，属于CABLINE-CX II系列高密度微型连接方案。

在实际替代过程中，不仅需要保证连接器外形和接口匹配，还需要对线束整体性能进行验证，包括导通性能、插拔可靠性、信号完整性、插损表现以及长期工作稳定性。特别是在高速应用环境中，极细同轴线加工精度、端子压接质量以及屏蔽处理工艺都会影响最终产品表现。

选型和兼容与替代方案参考及建议

如果客户当前使用或设计参考 I-PEX 83004-100B-01-D，建议在替代选型阶段重点确认以下内容：原产品是否采用CABLINE-CX II 40PIN连接方案；线材端连接器是否匹配 20974-040T-01；连接器是否满足 40PIN、0.25MM Pitch要求；设备端PCB接口尺寸是否一致；以及应用环境是否对高速信号传输性能和EMI屏蔽能力有特殊要求。

我们公司可提供：I-PEX 83004-100B-01-D兼容替代线束方案，可根据客户产品需求完成极细同轴线束设计开发、样品制作、性能测试以及批量生产导入，为客户提供高可靠性的Micro-Coaxial线束替代解决方案。

四、极细同轴线束推动高速连接升级——从结构优化到信号可靠性的全面提升

随着电子设备功能不断增加，高速数据传输需求持续提升，传统连接方案已经越来越难以满足小空间、高频率、高可靠性的应用要求。极细同轴线束通过微型化设计和屏蔽结构，在保证空间利用率的同时，有效改善高速信号传输过程中的干扰和损耗问题。

I-PEX 83004-100B-01-D采用CABLINE-CX II系列设计，搭配 20974-040T-01连接器以及 40PIN、0.25MM Pitch连接结构，能够满足高密度电子设备内部连接需求。对于高速显示、工业设备、AI视觉系统以及智能终端产品而言，稳定的信号传输性能已经成为产品竞争力的重要组成部分。

我们公司持续专注于极细同轴线束研发制造，可提供从连接器匹配、极细同轴线加工、线束组装、屏蔽处理到测试验证的一站式服务，为客户提供可靠、高效、可量产的国产化替代方案。

五、总结

I-PEX 83004-100B-01-D是一款面向高速、高密度连接应用设计的CABLINE-CX II系列极细同轴线束产品，采用 20974-040T-01线材端连接器方案，连接器规格为 40PIN、0.25MM Pitch，具备小型化、高可靠性以及良好的高速信号传输能力。

在高速电子设备内部连接应用中，插损是影响信号完整性的重要参数之一。极细同轴线束凭借同轴屏蔽结构、稳定阻抗控制以及优秀的抗干扰能力，可以有效降低信号传输过程中的损耗，提高设备运行可靠性。

我们公司可提供 I-PEX 83004-100B-01-D兼容替代线束方案，支持对应 20974-040T-01连接器替代匹配开发，帮助客户实现从样品验证到批量生产的完整供应链支持，为高速电子设备提供稳定可靠的Micro-Coax极细同轴线束解决方案。

我是【世贸电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
