I-PEX 82892-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、从10P到50P，极细同轴线束可根据通道数量灵活选型

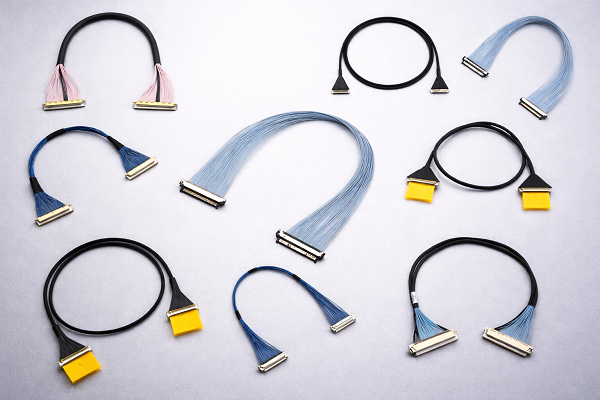

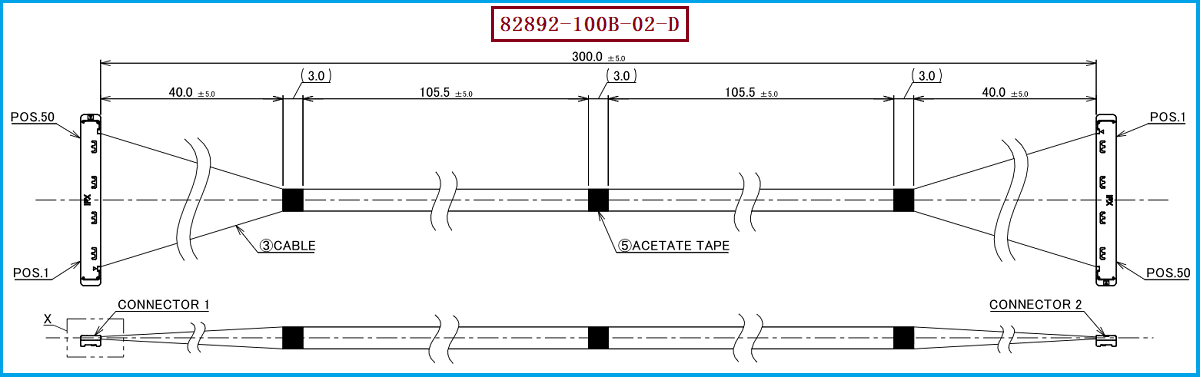

在工业相机、机器视觉、AI视觉、显示模组以及高速数据设备中，极细同轴线束的“芯数”通常需要根据实际信号通道数量、PCB接口资源、设备内部空间以及高速信号架构综合确定。以I-PEX CABLINE-SS系列为例，官方资料显示，其可选Signal Pin Count包括10P、14P、20P、30P、32P、35P、40P和50P，共8种规格；同时连接器采用0.4mm Pitch、Vertical（Right Angle）配接结构，适配Micro-Coaxial Cable的AWG规格包括AWG36、AWG38、AWG40和AWG42。 本次介绍的I-PEX 82892-100B-02-D就是其中的50P规格，采用40AWG Micro-Coaxial Cable、300mm、1-N结构，线材端使用20373-R50T-06连接器。因此，对于工程师来说，Pin数并不是越多越好，而应根据实际高速信号数量进行匹配；对于采购人员来说，则需要根据完整料号确认Pin数、线规、长度及Harness结构，避免不同规格之间发生误替代。

二、不同芯数对应不同应用需求，50P适合多通道高密度连接

极细同轴线束的芯数，本质上反映了线束可以承载的信号通道数量和连接器接口规模。低Pin数规格更适合信号通道较少、空间要求更严格的模组；随着摄像头、显示、高速数据及多通道信号数量增加，则需要更高Pin数的线束来集中完成连接。CABLINE-SS官方资料列出的10P、14P、20P、30P、32P、35P、40P、50P形成了较完整的规格覆盖，其中50P是该系列目前列出的最高Signal Pin Count规格。 对于I-PEX 82892-100B-02-D而言，50P与40AWG极细同轴线结合，可以在高密度空间内完成50路信号连接；其300mm长度则适用于需要较长内部布线距离的设备。工程设计时还应注意，50P并不意味着所有应用都应该选择50P，如果实际只需要20路或30路信号，盲目增加Pin数可能增加连接器尺寸、成本及布线复杂度，因此应按照实际Signal Assignment进行选型。

三、工程师与采购人员如何选择芯数？关键是“信号需求+结构+线材”整体匹配

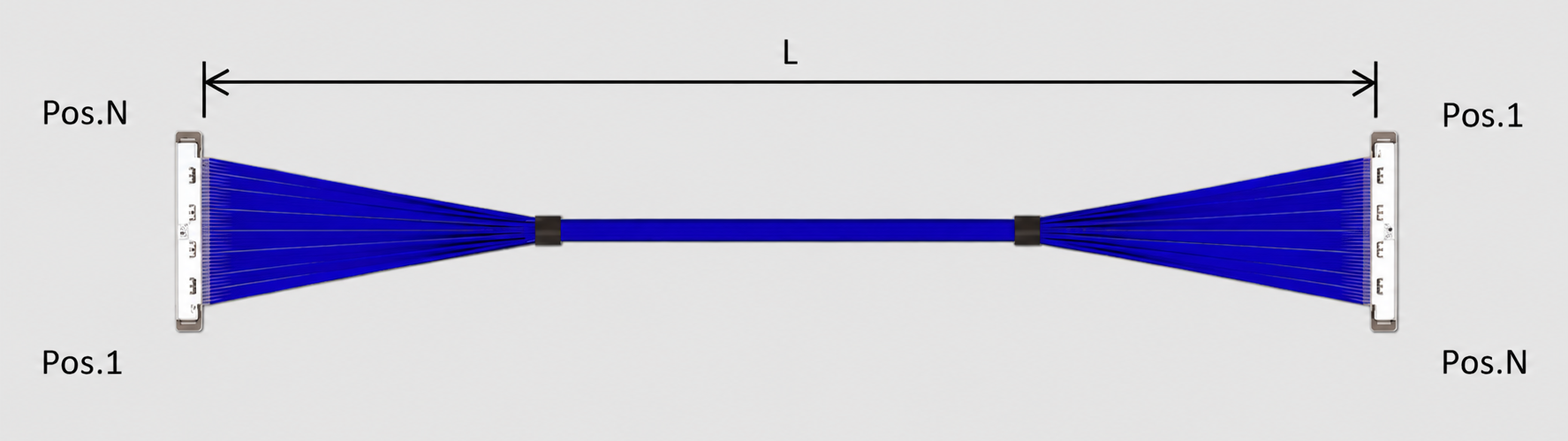

针对I-PEX 82892-100B-02-D进行选型时，建议工程师首先确定实际需要传输的信号数量，再结合高速差分信号、电源、控制信号以及预留通道确定Pin Count；随后再确认40AWG、300mm、1-N以及20373-R50T-06等参数。I-PEX官方资料显示，CABLINE-SS支持高数据速率应用，产品定位最高可达16Gbps/lane，并列出了V-by-One、HDMI、USB、eDP以及MIPI等高速接口的参考应用；官方高速测试参考条件还采用了40AWG、45Ω、100mm Micro-Coaxial Cable。 但需要强调的是，系列的高速应用指标不能直接等同于某一具体Harness在所有系统中的实际传输性能，实际性能还需要结合线长、阻抗、Pin Assignment、PCB布局、连接器及整机信号完整性进行验证。对于采购人员而言，尤其需要注意同系列50P产品还存在不同长度及不同Harness结构，82892的300mm、1-N结构必须作为重要识别条件。

四、选型和兼容与替代方案参考及建议

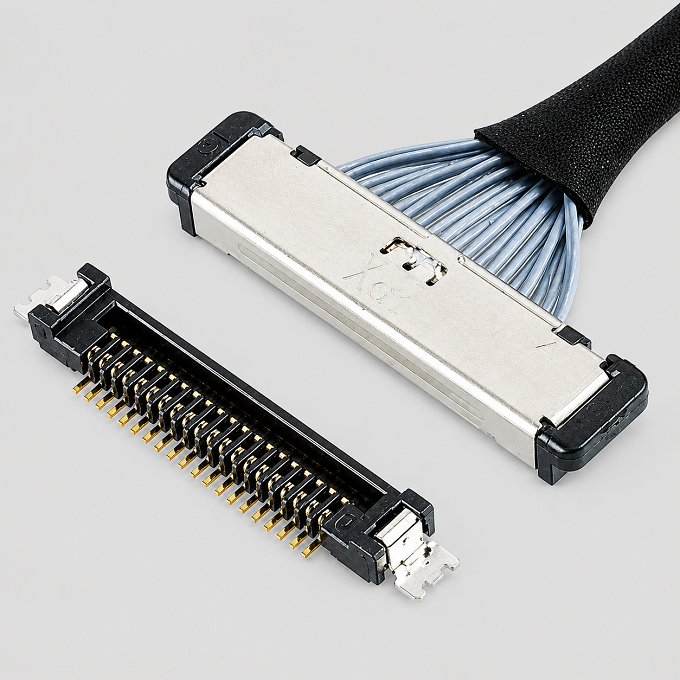

如果客户需要进行50P极细同轴线束的国产化、第二供应商开发或兼容替代，建议以I-PEX 82892-100B-02-D为基准，重点核对50P、40AWG、300mm、1-N、20373-R50T-06及0.4mm Pitch等关键规格，同时确认配套PCB端Receptacle、Pin Assignment、出线方向、机械安装空间以及实际高速信号要求。CABLINE-SS官方推荐的50Pin Plug Housing为20373-R50T-06，对应50Pin Receptacle为20374-R50E-31。 如果实际应用需要其他芯数，也可以根据10P、14P、20P、30P、32P、35P、40P及50P的规格体系重新进行匹配，而不应仅通过改变Pin数来判断是否兼容。我们公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，可围绕50P、40AWG、300mm、1-N结构及20373-R50T-06连接器进行兼容开发、样品制作与批量制造，并可根据客户设备实际通道数量及结构需求提供相应极细同轴线束方案。

五、总结

从CABLINE-SS系列来看，极细同轴线束并不是只有一种芯数规格，而是覆盖10P、14P、20P、30P、32P、35P、40P和50P等多种规格，为不同信号通道数量和设备空间提供选择。 I-PEX 82892-100B-02-D属于其中的50P高密度规格，核心组合为50P + 40AWG + 300mm + 1-N + 20373-R50T-06。对于工程师而言，正确的选型逻辑应是先确定信号通道需求，再综合考虑线材AWG、线长、连接器Pin数、Pitch、Harness结构及高速信号完整性；对于采购人员而言，则应通过完整料号和关键参数进行供应商比对。我们公司可提供I-PEX 82892-100B-02-D兼容替代线束方案，支持50P极细同轴线束的开发和制造，为工业视觉、高速图像、AI视觉及高密度电子设备提供可靠的线束替代选择。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
