I-PEX 82069-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

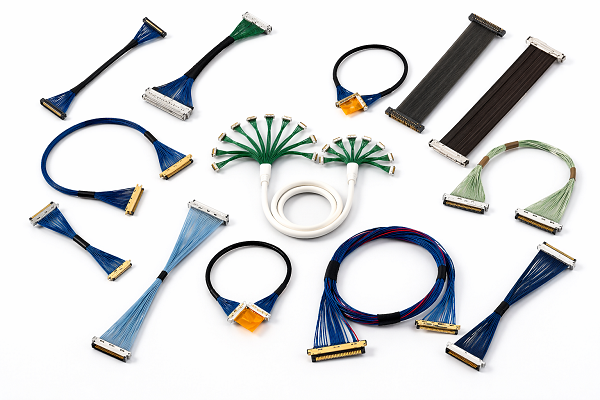

一、20Pin / 200mm / 40AWG：高密度高速连接的极细同轴线束

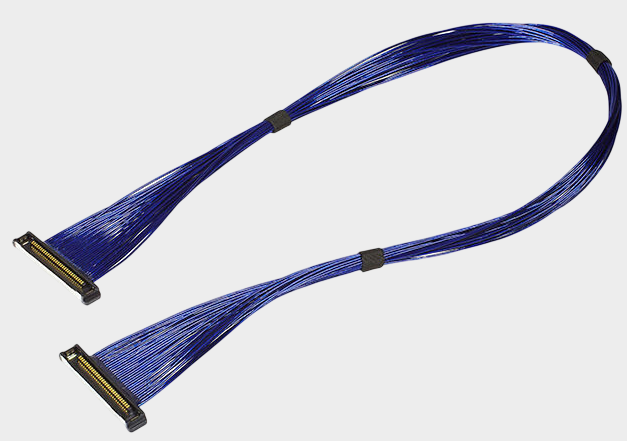

在笔记本电脑、显示模组、摄像头、AI视觉设备以及其他空间受限的电子设备中，既要满足高速信号传输，又要控制线束尺寸、弯折空间和连接器占用空间，对极细同轴线束的设计与制造能力提出了更高要求。本文聚焦 I-PEX 82069-100B-02-D 极细同轴线束，该产品属于CABLINE-SS系列20Pin Harness，采用 20根40AWG Micro-Coaxial Cable（微型同轴线），线材阻抗为 50Ω，线材颜色为Blue，标称线束长度为 200.0±5.0mm，两端采用CABLINE-SS系列20Pin连接器，线材端使用的连接器型号为 20373-R20T-06。从工程应用角度来看，这类线束并不是普通的多芯排线，而是将多根极细同轴线与微型高速连接器进行精密组装，在有限空间内实现多通道高速信号传输。对于工程师而言，在选型时除了关注20Pin和200mm长度，还需要重点确认40AWG线材、50Ω阻抗、连接器型号、线束结构、Pin Assignment及机械尺寸；对于采购人员而言，则应以完整型号和关键技术参数作为询价、替代和来料验收的重要依据。

二、极细同轴线束能承载多高频率的信号？高速能力不能只看“GHz”

很多工程师在选择极细同轴线束时都会关注一个问题：极细同轴线束能承载多高频率的信号？实际上，对于高速数字信号，单纯用“GHz”衡量并不全面，更常采用 Gbps/Lane（每通道数据速率）评价高速传输能力。I-PEX官方CABLINE-SS系列资料给出的高速传输参考能力达到 16Gbps/Lane，但这一数据属于系列级高速应用参考，并不能简单理解为 I-PEX 82069-100B-02-D这条200mm、40AWG、50Ω具体线束在所有设备中都能够稳定达到16Gbps/Lane。实际可承载的信号速率还会受到线材结构、阻抗、线束长度、连接器、插损、回损、串扰、PCB走线、发射端和接收端性能等多方面因素影响。因此，工程项目真正需要关注的是完整的信号完整性（SI）表现，包括阻抗一致性、插入损耗、回波损耗、串扰以及眼图等指标。对于极细同轴线束制造商而言，高速能力并不是简单宣传一个固定的“最高频率”，而是需要根据具体线束规格和客户应用条件进行验证。也就是说，极细同轴线束能支持多高的高速信号，应以具体产品结构及实际系统测试结果为最终判断依据。

三、工程选型重点：40AWG、20373-R20T-06、200mm及1-N线序必须同时确认

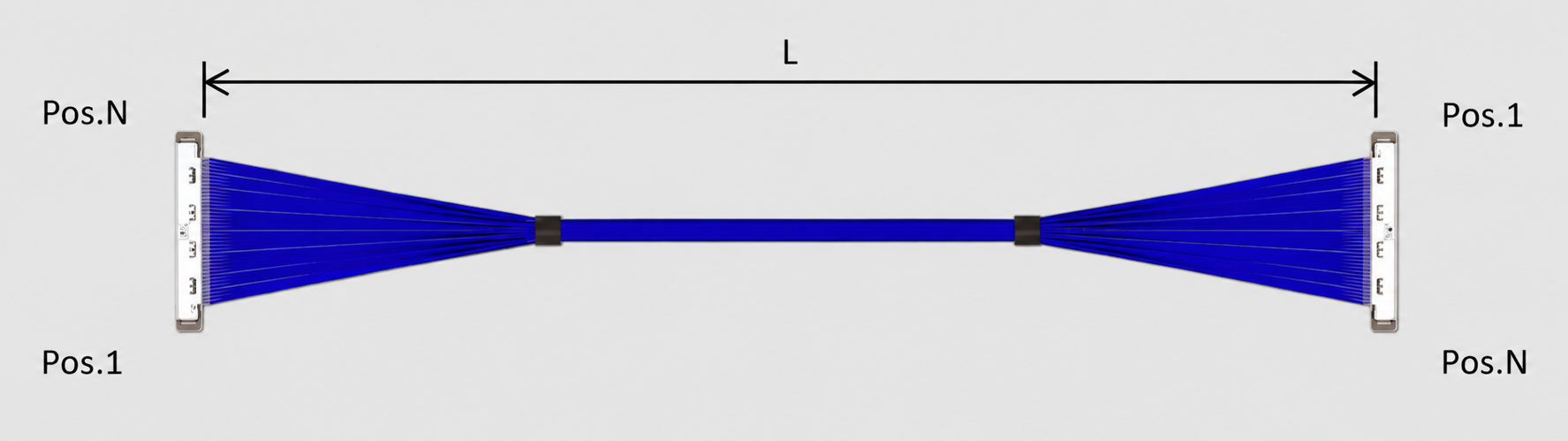

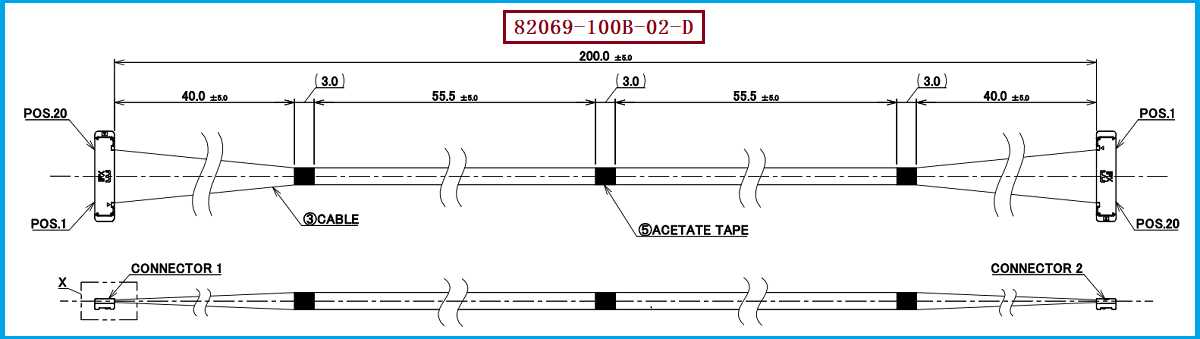

如果工程项目需要对 I-PEX 82069-100B-02-D 进行选型或国产兼容替代，建议工程师和采购人员不要只按照“CABLINE-SS、20Pin”进行判断，而应完整确认 20Pin + 200mm + 1-N + 40AWG + 50Ω + 20373-R20T-06 等关键条件。该型号两端均采用CABLINE-SS 20Pin连接器，线材端连接器型号为 20373-R20T-06，同时工程图对线束长度、线材规格以及连接器装配结构进行了明确要求。尤其需要注意的是，该产品的Pin Assignment并非简单的1对1连接，而是按照反向对应方式进行，即 Connector 1 Pin 1对应Connector 2 Pin 20，Pin 2对应Pin 19，依此类推，Pin 20对应Pin 1。因此，如果用于PCB、显示模组、摄像头模组或其他高速设备的替代开发，除了确认连接器外形和Pin数，还必须确认线序、出线方向及实际装配关系。同时，采购人员在询价时也建议直接写明完整的技术条件，避免供应商仅凭“20Pin CABLINE-SS”进行报价而导致规格偏差。

四、选型和兼容与替代方案参考及建议：不能仅凭Pin数和长度判断是否兼容

在实际替代过程中，建议优先按照原产品的完整技术组合进行一对一验证，即以 I-PEX 82069-100B-02-D、20Pin、200mm、1-N、40AWG Micro-Coaxial Cable、50Ω、线材端连接器20373-R20T-06 作为基础参考条件，再进一步核对连接器机械配合、线束外形、出线方向、Pin Assignment、长度公差以及高速信号性能。尤其需要注意，同系列产品可能存在Pin数量相同但线束结构不同的情况，因此不能仅凭“20Pin+200mm”判断两个产品可以直接互换。对于工程师，建议在样品阶段完成机械配合、导通、耐压、绝缘、阻抗及高速信号完整性等验证；对于采购人员，则建议在供应商技术协议中明确完整型号和关键规格，以降低错料和替代失配风险。我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可围绕 20Pin、40AWG、200mm、50Ω、1-N以及20373-R20T-06连接器等关键条件进行极细同轴线束的设计、打样和批量生产，并可根据客户实际设备要求进行线长、线序、连接器及装配结构确认，为工程师提供兼容替代开发支持，为采购人员提供稳定的国产替代供应方案。

五、产品优势与总结：面向高速、小型化设备的极细同轴线束替代选择

综合来看，I-PEX 82069-100B-02-D 是一款面向高密度、高速信号连接应用的20Pin极细同轴线束，其核心配置包括 20Pin、200mm、1-N、40AWG Micro-Coaxial Cable、50Ω以及20373-R20T-06连接器。产品采用微型化连接器和极细同轴线材组合，在有限安装空间内兼顾了多通道信号传输和线束小型化需求，适合用于笔记本电脑、显示模组、摄像头、高速数据设备以及其他空间受限的电子产品内部连接。对于工程师而言，选型和替代时应重点关注连接器匹配、40AWG线材、50Ω阻抗、200mm长度、1-N线序以及高速SI性能；对于采购人员而言，则应重点确认完整料号和关键技术参数，不能仅凭Pin数、长度或连接器系列名称进行替代。

我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可为客户提供样品开发、工程验证及批量制造服务。总体而言，该产品具有小型化、高密度、极细线径及高速信号传输等特点，对于需要实现原厂线束国产化、供应链优化或第二供应商导入的项目，具有较高的兼容替代开发价值。
