I-PEX 83012-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、极细同轴线束小型化设计，满足高密度设备连接需求

随着智能设备、医疗设备、工业自动化设备以及高速影像系统不断向小型化、高性能方向发展，设备内部对于连接线束提出了更高要求。工程师在进行产品设计时，不仅需要考虑线束占用空间，还需要关注高速信号传输稳定性、电磁干扰控制以及长期使用可靠性。

本次产品对应 I-PEX 83012-100B-01-D极细同轴线束，属于 CABLINE-SS 系列14Pin Micro-Coaxial Harness（极细同轴线束组件）。该型号采用高密度连接设计，整体线束长度为 300MM，适用于设备内部模块之间的高速信号连接。

极细同轴线束相比普通导线具有更好的信号屏蔽能力和更优的空间利用率，能够满足精密电子设备内部复杂布线需求。我公司作为专业极细同轴线束制造企业，可提供 I-PEX 83012-100B-01-D兼容替代线束方案，帮助客户实现进口线束替代、供应链优化以及稳定量产。

二、极细同轴线束内部有几层结构？各层如何保障信号传输？

对于工程师而言，了解极细同轴线束内部结构，有助于正确选择适合高速信号应用的线束方案。极细同轴线束虽然外径非常细小，但内部通常采用多层精密结构设计，通过不同功能层协同工作，实现稳定的数据传输。

典型极细同轴线内部主要由以下结构组成：

中心导体层负责信号传输，是整个线缆的数据通道；绝缘介质层包覆在导体外围，用于保持导体与外部结构之间的电气隔离，同时帮助控制信号阻抗；屏蔽层位于绝缘层外侧，通过金属编织或金属箔结构降低外部电磁干扰（EMI），减少高速信号传输过程中的串扰问题；最外层护套则用于保护内部结构，提高线束耐弯折能力和机械可靠性。

对于 I-PEX 83012-100B-01-D极细同轴线束而言，采用 40AWG极细同轴线材，在线径控制、小空间布线以及高速信号传输之间实现平衡，适合应用于空间受限且对信号稳定性要求较高的设备内部连接环境。

三、I-PEX 83012-100B-01-D选型和兼容与替代方案参考及建议

从产品选型角度来看，工程师和采购人员在评估极细同轴线束时，需要重点确认线材规格、连接方式、线束长度、接口匹配以及批量供应能力。

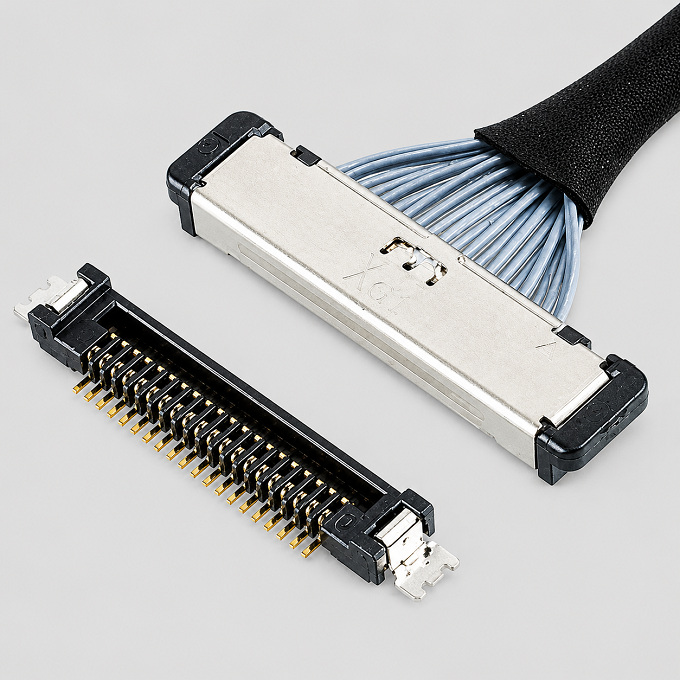

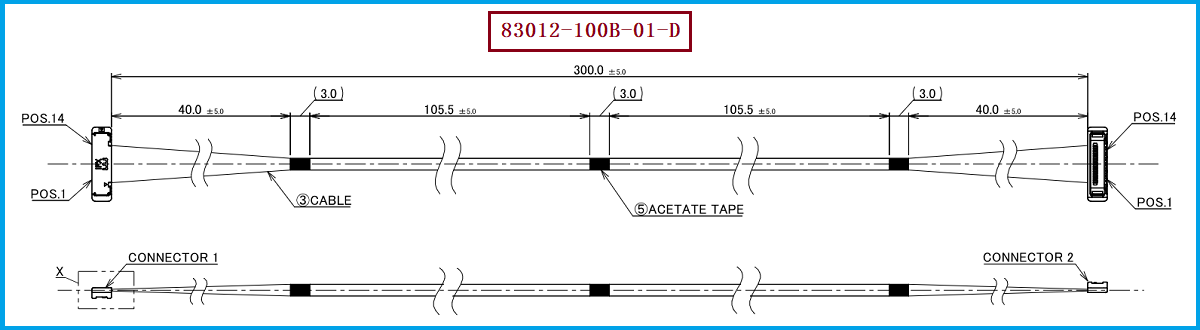

I-PEX 83012-100B-01-D极细同轴线束采用 CABLINE-SS系列连接方案，配套使用 40AWG极细同轴线材，线束长度为 300MM。该规格能够满足设备内部较长距离模块连接需求，同时保持极细线束的小型化优势。

选型和兼容与替代方案参考及建议：

在进行兼容替代设计时，建议重点确认以下因素：

首先，需要确认原产品的连接器接口规格以及PIN排列方式，确保替代线束能够实现机械结构匹配；其次，需要保证40AWG极细同轴线材的电气性能，包括信号传输能力、屏蔽性能以及阻抗控制；同时，需要根据设备实际安装环境确认300MM长度、弯曲半径以及装配空间要求。

对于需要替代进口极细同轴线束的客户，我公司可提供 I-PEX 83012-100B-01-D兼容替代线束方案，支持极细同轴线束设计开发、样品制作、连接器匹配、批量生产以及品质检测服务，帮助客户降低采购风险，提高供应链稳定性。

四、专业极细同轴线束制造能力，助力高速设备可靠连接

极细同轴线束作为精密电子设备内部的重要连接部件，其制造过程对于加工精度和品质控制要求较高。在线束生产过程中，需要严格控制导体加工、同轴结构保持、端部处理、连接器组装以及电气性能检测，确保产品满足设备长期稳定运行需求。

针对 I-PEX 83012-100B-01-D极细同轴线束，我公司具备对应产品的兼容制造能力，可根据客户设备需求提供采用 40AWG极细同轴线材、300MM长度规格 的替代方案，满足工业设备、医疗设备、智能终端、高速影像系统等领域对于高密度、高可靠连接的应用需求。

五、总结：多层结构设计让极细同轴线束实现稳定高速连接

极细同轴线束通过中心导体、绝缘层、屏蔽层以及外护套等多层结构设计，在有限空间内实现高速信号传输、抗干扰以及机械保护，是现代精密设备不可缺少的重要连接组件。

I-PEX 83012-100B-01-D极细同轴线束采用 40AWG极细同轴线材，长度达到 300MM，适用于需要高密度布线和稳定信号传输的设备应用场景。我公司可提供该型号兼容替代线束方案，通过专业制造工艺和品质管理，为客户提供可靠的国产化极细同轴线束解决方案。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
