I-PEX 82879-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、10Pin / 40AWG / 100mm：面向高速设备的极细同轴线束解决方案

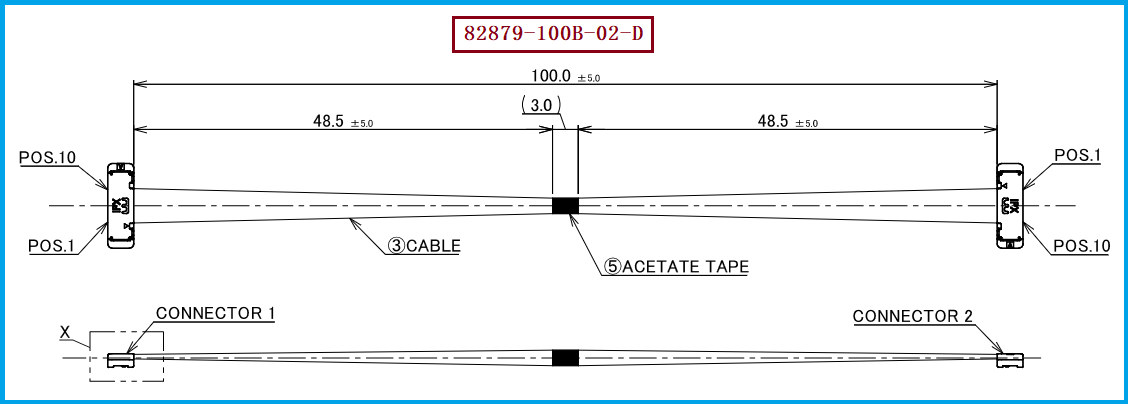

随着笔记本电脑、平板电脑、高速显示模组、摄像头模组、工业设备及AI设备不断向轻薄化、高速化和高集成度发展，设备内部的信号连接空间越来越有限，同时对高速信号传输、机械可靠性和连接稳定性的要求也越来越高。针对这类应用，我公司可提供与 I-PEX CABLINE-SS 82879-100B-02-D 对应的极细同轴线束兼容替代方案。该规格为 10Pin、100mm、1-N线序，采用 40AWG Micro-Coaxial Cable（极细同轴线），线材端配套使用 I-PEX CABLINE-SS 20373-R10T-06 连接器主体。CABLINE-SS系列采用0.4mm Contact Pitch、垂直插拔及水平出线结构，并具有窄型设计特点，适合应用于设备内部空间受限的高速信号连接场景。I-PEX相关资料也显示，该系列提供10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin及50Pin等多种Pin数配置，并提供不同长度的极细同轴线束产品，为工程师进行高速内部互连设计提供了多种选择。

二、极细同轴线适用于哪些高速协议？从工程应用角度理解高速传输能力

极细同轴线并非只对应某一种高速协议，而是凭借其适合高密度、小型化高速互连的特点，被应用于高速显示、摄像头及设备内部高速数据传输等场景。根据所读取的CABLINE-SS产品资料，其高速应用涉及 V-by-One HS / US、HDMI、USB高速接口、eDP、MIPI 等高速信号应用；产品资料同时介绍了最高 16Gbps/Lane 的高速数据传输能力。I-PEX给出的相关高速性能测试条件包括CABLINE-SS 40Pin连接器、Micro-Coaxial Cable、AWG #40、100mm线长以及特定Pin Assignment等。 对工程师而言，需要注意的是，“极细同轴线适用于某高速协议”并不意味着任何线长、线材阻抗、连接器组合和系统PCB设计都能够直接达到该协议的最高速率。实际项目还需要结合线缆阻抗、连接器、PCB走线、通道长度、信号损耗、串扰以及Tx/Rx端的信号调节能力进行整体Signal Integrity验证。因此，在高速显示、摄像头、AI视觉设备及其他高速数据传输设备中，40AWG极细同轴线可以作为兼顾小型化与高速信号连接需求的重要互连方案。

三、选型和兼容与替代方案参考及建议：工程师与采购人员应重点确认完整规格

对于 I-PEX 82879-100B-02-D 的选型、采购及兼容替代，建议不要仅依据“CABLINE-SS 10Pin”进行判断，而应从Pin数、线径、线长、线序、连接器型号以及实际机械安装条件等方面进行完整核对。该产品对应 10Pin、40AWG、100mm、1-N 极细同轴线束，线材端连接器型号为 20373-R10T-06；相关资料显示，20373-R10T-06属于CABLINE-SS 10Pin Plug Housing，同时10Pin对应的板端Receptacle型号为20374-R10E-31。 此外，CABLINE-SS系列还存在不同Pin数、不同长度以及不同Pin Assignment的产品，因此采购人员在进行替代料导入时，应特别确认是否为同样的10Pin、40AWG、100mm、1-N规格，避免将不同Pin数、不同长度或不同线序的产品直接作为替代品使用。我们公司可提供：I-PEX 82879-100B-02-D兼容替代线束方案，可根据客户实际项目要求进行极细同轴线束制造与规格匹配，并围绕线材、连接器、线长、线序及装配要求协助客户进行替代方案确认。

四、面向研发与采购的极细同轴线束制造与替代服务

对于已经采用I-PEX CABLINE-SS系列连接器的设备制造商而言，极细同轴线束的替代不仅需要关注连接器能否装配，还需要关注线束整体的制造一致性和实际应用可靠性。针对 82879-100B-02-D 对应的10Pin / 40AWG / 100mm / 1-N规格，我公司可围绕客户实际应用需求提供相应的兼容替代制造方案。对于研发工程师而言，可重点确认连接器匹配关系、线束空间尺寸、线长及线序，并结合实际高速信号应用进行Signal Integrity验证；对于采购人员而言，则可重点关注替代料规格一致性、产品交付稳定性、批量制造能力及长期供应能力。CABLINE-SS官方资料显示，其评估线束覆盖Micro-Coaxial Cable、AWG40、100mm/200mm/300mm以及1-N Pin Assignment等配置，因此在进行替代开发时，也可以根据终端设备实际需求进一步评估相近规格的线束方案。

五、总结

I-PEX CABLINE-SS 82879-100B-02-D 是一款面向高密度高速设备内部连接的10Pin、40AWG、100mm、1-N极细同轴线束，其线材端使用的连接器型号为 20373-R10T-06。凭借极细同轴线材、小型化连接器以及高密度结构，该类线束适用于高速显示、摄像头、笔记本电脑、平板电脑、工业设备及AI相关设备内部的高速信号连接。我公司可提供I-PEX 82879-100B-02-D兼容替代线束方案，面向工程师和采购人员提供从样品验证到批量制造的极细同轴线束产品支持，帮助客户在满足设备空间及高速信号连接需求的同时，获得更加灵活的线束供应与替代选择。
