I-PEX 83002-100B-01-D CABLINE®-CAL 系列40AWG极细同轴线束替代方案

一、I-PEX 83002-100B-01-D极细同轴线束产品介绍：满足高速传输与轻薄化设计需求

随着高速接口技术不断发展，USB4、Thunderbolt等高速协议对内部连接线束提出了更高要求，不仅需要支持更高的数据传输速率，同时还需要满足设备内部空间有限、信号完整性要求高以及抗电磁干扰能力强等需求。极细同轴线束（Micro-Coaxial Harness）凭借独立屏蔽结构、多通道传输能力以及优异的高频信号性能，成为高端电子设备内部高速连接的重要解决方案。

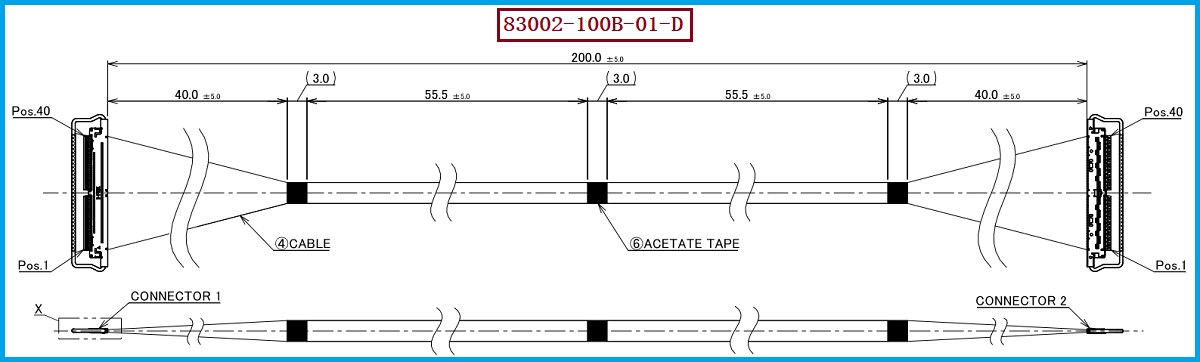

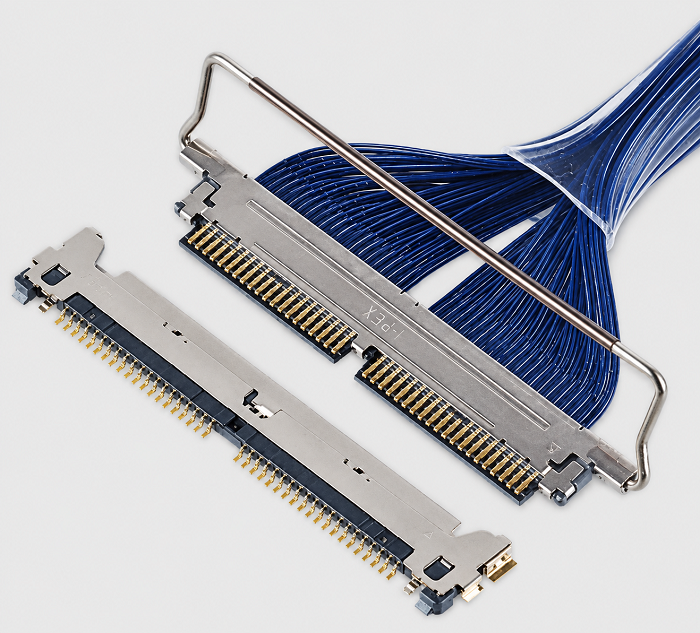

根据I-PEX CABLINE®-CAL系列产品资料，I-PEX 83002-100B-01-D属于40Pin极细同轴线束产品，采用CABLINE-CAL系列连接结构。该型号线束配套使用的线材端连接器型号为20777-040T-01，连接器采用40PIN、0.4MM Pitch（间距）设计，匹配使用的极细同轴线规格为40AWG。

该产品采用高密度40芯极细同轴线设计，可以在有限空间内实现多路高速信号传输，适合应用于笔记本电脑、平板设备、显示模组、高速数据模块等对空间和信号性能要求较高的电子产品。

对于工程师而言，在导入此类高速线束时，需要重点评估信号速率、阻抗控制、线长、连接器匹配以及系统兼容性；对于采购人员而言，需要确认完整型号、关键规格以及供应商替代能力。我们公司专注于极细同轴线束研发制造，可提供与原厂规格匹配的产品方案，我们公司可提供：I-PEX 83002-100B-01-D兼容替代线束方案，帮助客户实现稳定供应和国产替代。

二、极细同轴线与USB4等高速协议兼容性如何？

USB4等高速协议对于线束的要求不仅是“能够通电”，更重要的是保证高速信号在传输过程中的完整性。随着数据速率提升，信号在传输过程中容易受到插入损耗、回波损耗、串扰以及电磁干扰等因素影响，因此高速协议通常需要采用具备良好屏蔽能力和阻抗控制能力的连接方案。

极细同轴线由于采用同轴结构，每根线芯均具备独立导体、绝缘层以及屏蔽层，可以有效降低不同信号之间的相互干扰。相比普通排线或传统多芯线束，极细同轴线在高速差分信号传输环境中具有更好的信号稳定性。

以I-PEX 83002-100B-01-D为例，该型号采用40AWG极细同轴线，配合20777-040T-01 40PIN连接器，能够满足高密度高速信号连接需求。在实际USB4等高速协议应用中，是否完全兼容不仅取决于线材本身，还需要结合以下因素进行综合验证：

系统接口定义是否匹配、连接器结构是否一致、线束阻抗是否满足设计要求、信号通道分配是否正确以及整机PCB布局是否合理。

因此，极细同轴线可以作为USB4等高速协议系统中的重要连接方案之一，但最终应用需要根据具体协议要求、传输距离以及系统设计进行验证。

三、40AWG极细同轴线束在高速设备中的应用优势与替代价值

高速电子设备的发展趋势是更小尺寸、更高性能以及更多功能集成，这使内部连接空间越来越紧凑。I-PEX 83002-100B-01-D极细同轴线束采用40AWG规格线材，在保持高速信号传输能力的同时，可以有效减少线束空间占用，提高设备内部布局灵活性。

对于工程研发人员来说，40AWG极细同轴线能够帮助实现：

更高密度的信号连接、更好的EMI抗干扰性能、更稳定的高速数据传输以及更灵活的内部布线设计。

对于采购及供应链管理人员来说，替代原厂线束时需要关注的不仅是外观尺寸，还需要确认完整规格，包括：

I-PEX 83002-100B-01-D型号、20777-040T-01连接器、40PIN结构、0.4MM间距以及40AWG极细同轴线规格。

我们公司具备极细同轴线束生产制造能力，可根据客户应用需求进行结构开发、电气验证以及批量生产，我们公司可提供：I-PEX 83002-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，提高项目导入效率。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83002-100B-01-D极细同轴线束进行选型或替代时，建议工程师和采购人员从多个维度进行确认。首先需要确认连接器平台是否一致，即是否采用CABLINE-CAL系列结构；其次确认关键规格，包括40PIN数量、0.4MM Pitch、20777-040T-01连接器型号以及40AWG线材规格。

如果产品应用于USB4、Thunderbolt或其他高速数据传输系统，需要重点关注：

线束阻抗匹配、高频损耗、信号完整性、串扰控制以及实际工作环境。

在寻找替代供应商时，不建议仅按照“40PIN极细同轴线束”进行采购，因为不同厂家产品可能在线位定义、连接器结构、线材性能以及高速传输能力方面存在差异。

建议采用完整参数进行替代评估：

  •  目标型号：I-PEX 83002-100B-01-D

  •  配套连接器：20777-040T-01

  •  线材规格：40AWG Micro-Coaxial Cable

通过完整规格匹配，可以提高替代线束的成功率，确保机械、电气以及系统应用兼容。

五、产品总结

I-PEX 83002-100B-01-D极细同轴线束是一款面向高速、高密度电子设备连接应用的CABLINE-CAL系列产品，采用20777-040T-01线材端连接器、40PIN高密度结构以及40AWG极细同轴线材，能够满足现代电子设备对于高速信号传输、小型化设计以及可靠连接的需求。

极细同轴线束凭借良好的屏蔽性能和信号完整性，在USB4等高速协议应用环境中具备较高应用价值。但实际项目导入过程中，需要结合协议要求、系统设计以及电气性能进行综合验证。

我们公司专注于极细同轴线束研发与制造，可提供I-PEX 83002-100B-01-D兼容替代线束方案，帮助客户实现高速连接方案优化、供应链稳定以及产品量产支持。

我是【世贸电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
