I-PEX 82996-100B-01-D CABLINE®-CA II PLUS 系列40AWG极细同轴线束替代方案

一、面向高速电子设备的极细同轴线束制造解决方案

随着笔记本电脑、超薄显示设备、VR/AR设备、工业视觉设备以及高性能电子终端不断向轻薄化、高速化方向发展，设备内部连接空间持续缩小，同时对信号传输稳定性、电磁兼容性以及连接可靠性提出了更高要求。极细同轴线束（Micro Coaxial Cable Harness）凭借细径化、高频传输能力、低串扰以及优异的屏蔽性能，成为高速电子设备内部连接的重要解决方案。

根据 I-PEX CABLINE®-CA II PLUS 系列60Pin极细同轴线束产品资料，I-PEX 82996-100B-01-D属于60Pin高速极细同轴线束组件，采用 20680-060T-01作为线材端连接器，连接器规格为高密度 60PIN结构，并可适配 40AWG极细同轴线材。该产品方案适用于空间受限且对高速信号完整性要求较高的电子设备连接应用。

本公司专注于极细同轴线束的研发、制造与定制化生产，可根据客户原产品结构、连接器规格以及电气性能要求，提供高一致性、高可靠性的替代产品方案。针对该型号产品，本公司可提供：

I-PEX 82996-100B-01-D兼容替代线束方案

帮助客户实现线束国产化替代、供应链优化以及批量生产导入。

二、82996-100B-01-D极细同轴线束结构特点与工程应用价值

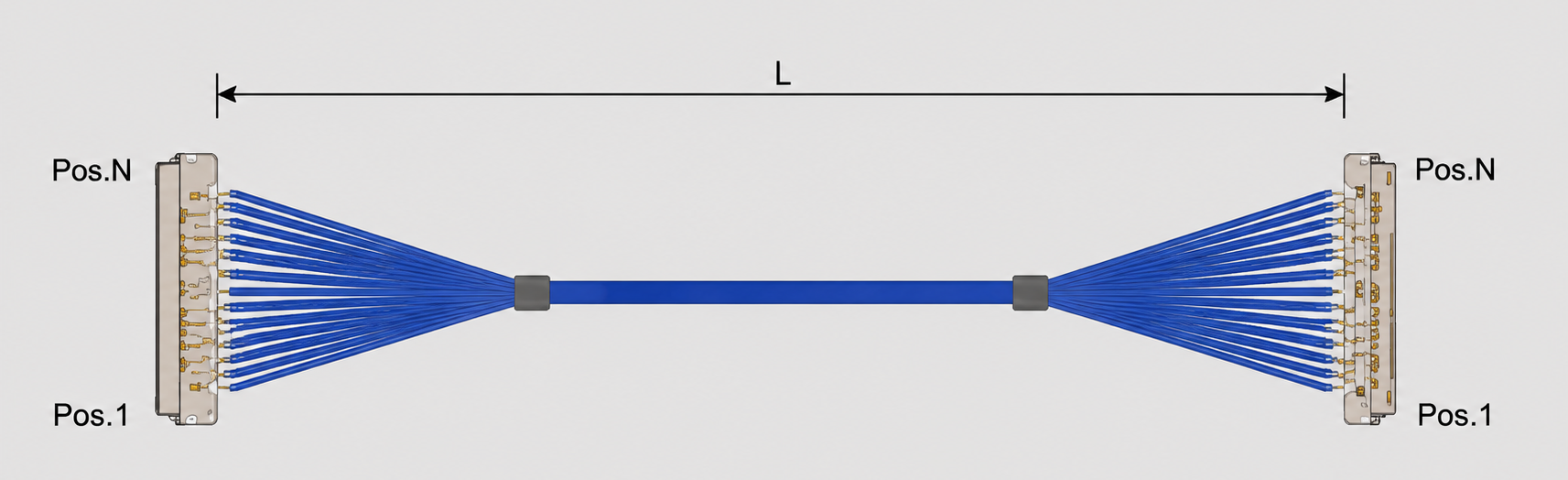

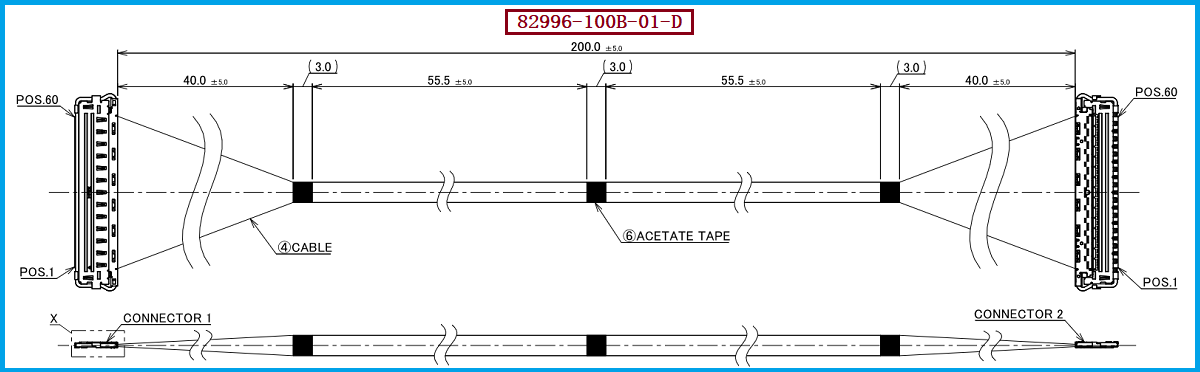

I-PEX 82996-100B-01-D极细同轴线束属于CABLINE®-CA II PLUS系列60Pin Harness产品，其设计重点围绕高密度连接、高速信号传输以及空间节省展开。该线束采用多根极细同轴线组成，每根同轴线均具备独立导体、绝缘层、屏蔽层以及外被结构，可以有效降低信号之间的相互干扰。

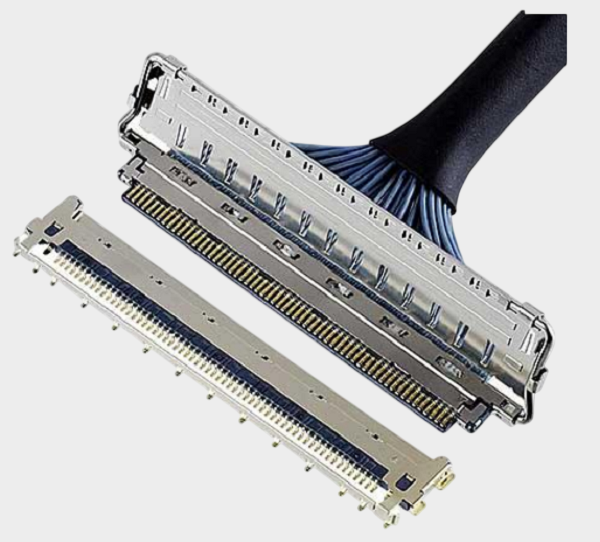

该产品配套使用的线材端连接器型号为：

2  •  0680-060T-01

连接器可适配：

  •  40AWG Micro Coaxial Cable（极细同轴线）

通过60Pin、精密0.4mm Pitch连接结构，可以满足高密度电子设备内部连接需求。对于工程师而言，在进行替代线束选型时，需要重点关注连接器匹配、线材规格、Pin定义、线束长度、安装空间以及高速信号性能等关键因素，而不仅仅是外观尺寸的一致。

对于采购人员而言，稳定的供应能力、产品一致性以及替代开发能力同样重要。本公司具备极细同轴线束加工制造能力，可根据客户需求完成连接器配套、线材加工、精密组装以及产品验证，为客户提供从样品开发到量产交付的一站式线束解决方案。

三、如何理解极细同轴线的导体结构与电性能之间的关系？

极细同轴线之所以能够应用于高速信号传输领域，其核心优势来源于内部导体结构与电性能之间的紧密关系。理解导体结构，是工程师进行高速线束设计和选型的重要基础。

极细同轴线通常由中心导体、绝缘介质层、金属屏蔽层以及外部护套组成。其中，中心导体负责信号传输，其材料、直径以及结构设计会直接影响电阻、电流承载能力以及信号衰减性能。一般情况下，导体尺寸越大，直流电阻越低，信号传输损耗也会降低，但同时会增加线束整体尺寸，不利于超薄设备设计。

对于 40AWG极细同轴线而言，其优势是在有限空间内实现较好的高速信号传输性能。通过精细化导体设计，可以在保持柔韧性和小型化特点的同时，满足高速电子设备内部布线需求。

绝缘层主要影响信号传播速度、阻抗稳定性以及介质损耗；屏蔽层则负责抑制外部电磁干扰，同时降低高速信号向外辐射。良好的导体结构设计需要与绝缘材料、屏蔽结构以及连接器共同配合，才能保证高速信号完整性。

因此，在极细同轴线束设计中，不能单独关注线径大小，而需要综合考虑导体结构、电阻特性、阻抗控制、屏蔽性能以及应用环境。本公司在制造 I-PEX 82996-100B-01-D兼容替代线束方案时，可根据客户设备高速信号需求，对线材结构及加工工艺进行优化，确保产品满足实际应用要求。

四、选型和兼容与替代方案参考及建议

针对使用 I-PEX CABLINE®-CA II PLUS系列60Pin极细同轴线束的设备，在进行替代方案选型时，建议工程师和采购人员重点确认以下内容：

首先，需要确认连接器接口规格，包括线材端连接器型号：

  •  20680-060T-01

以及对应线材要求：

  •  40AWG Micro Coaxial Cable

确保替代产品能够满足原设备连接结构和装配要求。

其次，需要确认线束整体设计参数，包括线束长度、Pin Assignment、出线方式、安装空间以及信号传输要求。对于高速应用场景，还需要重点评估阻抗一致性、屏蔽效果以及电磁兼容性能。

针对原产品：

I-PEX 82996-100B-01-D本公司可提供兼容替代极细同轴线束方案，通过专业的生产工艺和品质控制，实现连接器匹配、40AWG极细同轴线加工、线束组装以及性能检测，帮助客户降低采购风险，提高供应链稳定性。

在项目导入阶段，客户可提供原线束样品、规格资料或设备接口要求，由本公司工程团队进行结构分析、样品制作以及验证支持，确保替代产品满足实际应用需求。

五、专业极细同轴线束制造，为高速连接应用提供可靠保障

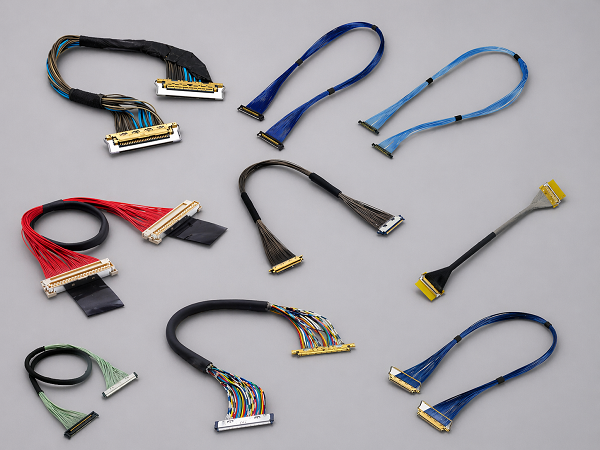

随着电子设备不断向高性能、小型化方向发展，极细同轴线束已经成为高速显示、高速数据传输以及精密电子模块连接的重要组成部分。

针对 I-PEX 82996-100B-01-D极细同轴线束产品，本公司可提供兼容替代制造方案，采用匹配的 20680-060T-01线材端连接器，支持 40AWG极细同轴线材应用，并结合专业制造工艺，实现高可靠、高一致性的产品交付。

通过对导体结构、屏蔽性能、信号完整性以及连接可靠性的综合控制，本公司能够为客户提供稳定可靠的极细同轴线束解决方案，满足工程研发、产品替代以及批量生产需求。

我是【世贸电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
