I-PEX 82872-100B-02-D CABLINE®-CA II PLUS 系列40AWG极细同轴线束替代方案

一、高速电子设备连接升级，极细同轴线束成为可靠选择

随着笔记本电脑、智能终端、高速显示设备、工业控制设备以及精密电子产品不断向轻薄化、高速化方向发展，内部连接空间越来越有限，同时对于信号完整性、电磁兼容性（EMI）以及传输稳定性的要求不断提升。传统连接方式在面对高速差分信号传输时，需要更加严格地控制阻抗、串扰以及信号衰减，而极细同轴线束凭借独立屏蔽结构、小型化设计以及优异的高频传输性能，逐渐成为高速连接领域的重要解决方案。

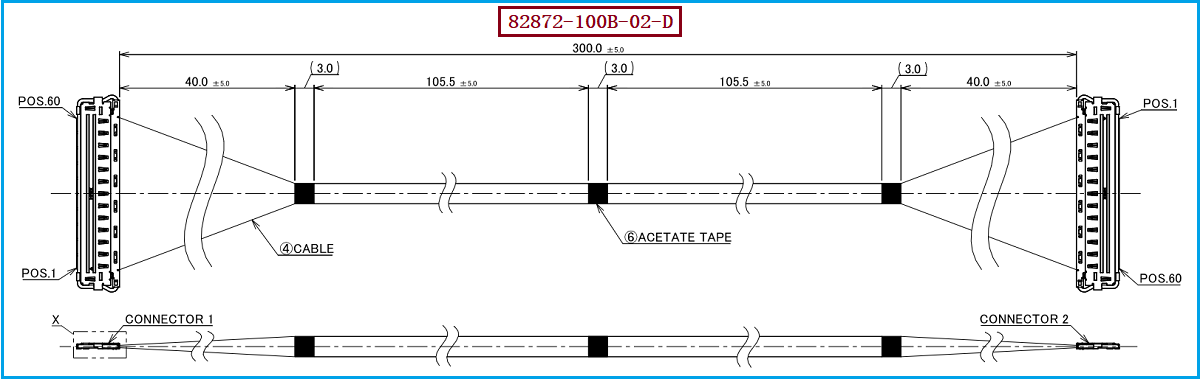

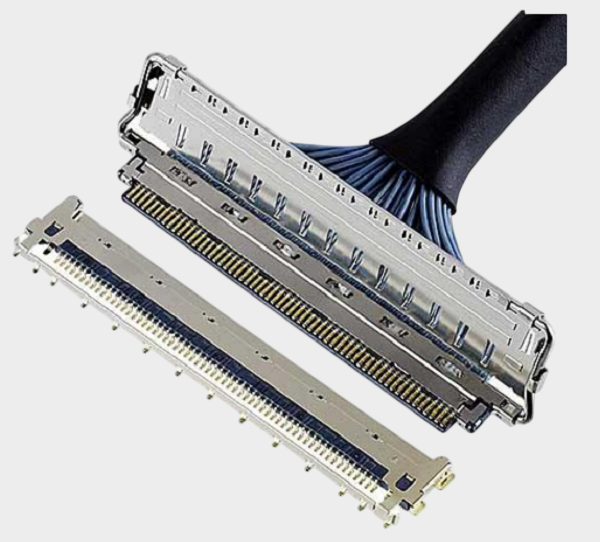

本方案对应 I-PEX CABLINE®-CA II PLUS 60Pin极细同轴线束型号：82872-100B-02-D。该产品采用60Pin高密度连接结构，配套线材端连接器型号为 20680-060T-01，线位定义采用 1--N连接方式，能够满足高速信号传输应用中的稳定连接需求。

根据该产品结构特点，极细同轴线束采用Micro-Coaxial极细同轴线作为信号传输介质，通过内部导体、绝缘层、屏蔽层以及外被结构实现高质量信号传输，可广泛应用于高速显示、数据传输、摄像头模组以及空间受限电子设备内部连接。

二、极细同轴线的特性阻抗如何控制？

在高速信号传输应用中，特性阻抗控制是影响极细同轴线性能的重要因素之一。极细同轴线通常需要保持稳定的阻抗匹配，以减少高速信号在传输过程中的反射、衰减以及波形失真，从而保证设备运行稳定。

极细同轴线的特性阻抗主要由多个结构参数共同决定，包括中心导体直径、绝缘层材料及厚度、屏蔽层结构、外径尺寸以及材料介电常数等。其中，中心导体与屏蔽层之间的距离、绝缘材料的介电性能以及同轴结构的一致性，对最终阻抗值具有直接影响。

以高速应用中的Micro-Coaxial极细同轴线为例，通过精密控制导体尺寸、绝缘层厚度以及屏蔽层包覆工艺，可以实现稳定的阻抗控制。I-PEX CABLINE®-CA II PLUS系列极细同轴线束采用高速传输设计，常见规格要求为50Ω阻抗，通过合理的结构设计降低信号损耗，提高高速信号完整性。

对于工程师而言，在进行高速连接方案设计时，除了关注连接器型号和机械尺寸，还需要重点确认线材阻抗、信号速率、屏蔽性能以及线束加工一致性。对于采购人员而言，选择具备成熟极细同轴线束制造能力的供应商，可以有效保障批量生产过程中的产品一致性和供应稳定性。

三、82872-100B-02-D兼容替代方案及工程选型建议

在高速电子产品研发及量产过程中，客户可能会遇到原厂料号供应周期、采购成本控制以及供应链稳定性等问题。针对 I-PEX 82872-100B-02-D极细同轴线束产品，我司可根据原产品结构要求提供兼容替代制造方案。

该型号极细同轴线束主要应用参数包括：

  •  产品型号：I-PEX 82872-100B-02-D

  •  线材端连接器型号：20680-060T-01

  •  线位定义：1--N

  •  连接结构：60Pin高速极细同轴线束方案

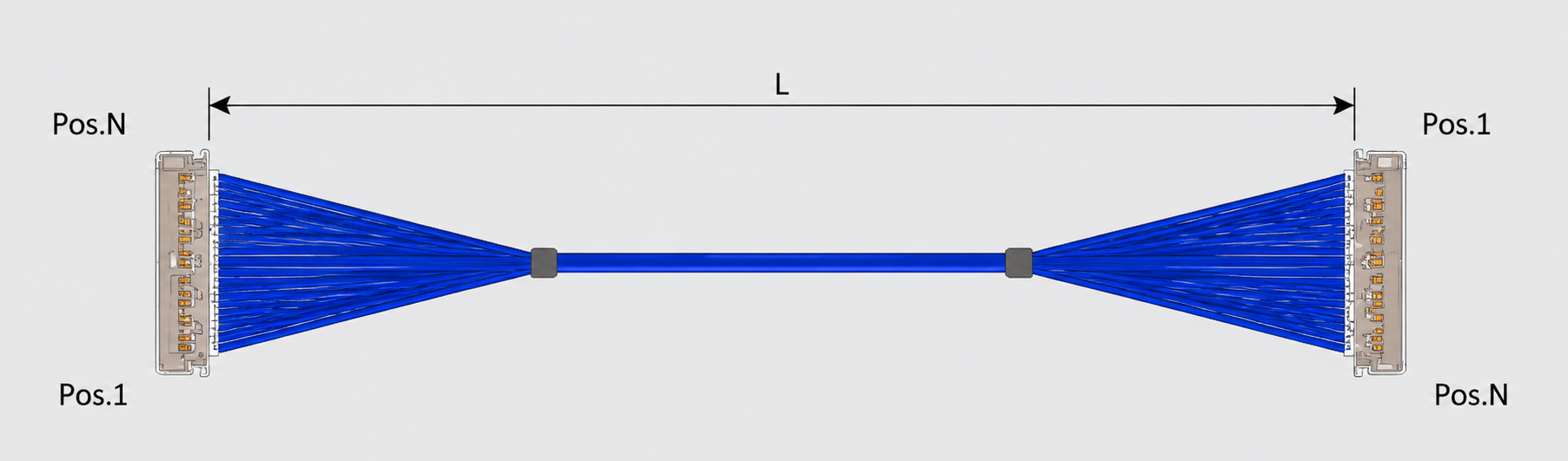

其中，1--N线位定义表示线束两端按照对应顺序连接，即第一端Pin 1对应另一端Pin 1，依次完成信号连接。这种结构有利于工程设计、生产组装以及后续测试验证，可降低线序错误风险。

选型和兼容与替代方案参考及建议：

在进行替代选型时，建议工程师重点确认连接器接口匹配、Pin数量、线位定义、线束长度、出线方向以及设备内部安装空间。同时，对于高速信号应用，应重点验证阻抗控制、导通性能、屏蔽效果以及信号完整性。

我们公司可提供：I-PEX 82872-100B-02-D兼容替代线束方案，可根据客户提供的原厂料号、样品或工程图纸，进行极细同轴线束设计开发、连接器匹配、样品制作以及批量生产，帮助客户实现稳定可靠的国产替代方案。

四、专业极细同轴线束制造能力，满足高速连接应用需求

极细同轴线束不仅要求线径微小，更要求在精密加工过程中保持稳定的尺寸控制、电气性能以及组装一致性。尤其是在60Pin高密度连接应用中，线束制造过程中的线序排列、连接器组装、屏蔽处理以及阻抗一致性，都会直接影响最终产品性能。

我司专注于极细同轴线束研发与制造，具备从产品分析、结构设计、样品开发到批量生产的完整制造能力。针对 I-PEX 82872-100B-02-D 类高速极细同轴线束应用，我司可提供满足客户需求的兼容替代产品方案，并根据不同应用场景进行线材规格、长度、连接器以及加工工艺优化。

通过专业制造能力和严格品质管控，我司能够帮助客户降低供应链风险，提高产品交付稳定性，为高速电子设备提供可靠的内部连接解决方案。

五、总结：提供高速可靠的极细同轴线束兼容替代方案

随着电子设备不断向高速化、轻薄化和高集成化发展，极细同轴线束凭借优异的信号传输性能、稳定的阻抗控制能力以及灵活的小空间布线优势，正在成为高速电子产品内部连接的重要方案。

I-PEX 82872-100B-02-D极细同轴线束采用60Pin高密度连接结构，配套 20680-060T-01线材端连接器，并采用 1--N线位定义方式，能够满足高速信号连接对于可靠性和一致性的要求。

我司可提供 I-PEX 82872-100B-02-D兼容替代线束方案，支持客户从样品验证、小批量试产到规模化量产的全过程服务。通过专业的极细同轴线束制造能力，我司致力于为客户提供高性能、高可靠、稳定供应的高速连接解决方案。

我是【世贸电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
