I-PEX 82993-100B-01-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、高速传输需求推动极细同轴线束持续发展

随着人工智能设备、智能显示终端、高性能计算设备、工业视觉系统以及新能源汽车电子持续升级，电子设备内部的数据传输速率不断提升，同时对空间利用率、电磁兼容性以及信号稳定性的要求也越来越高。在这种趋势下，极细同轴线束凭借“小尺寸、高频性能、优秀屏蔽能力”的特点，正在成为高速信号连接领域的重要选择。

对于工程师而言，高速传输不仅需要关注理论带宽，更需要关注实际应用中的信号完整性问题，包括信号衰减、串扰、电磁干扰（EMI）以及长期稳定性。相比普通排线或传统导线，极细同轴线采用同轴结构设计，通过中心导体、绝缘层、屏蔽层以及外护套组成完整传输通道，可以有效降低外部干扰影响，为高速信号提供更加稳定的传输环境。

本文介绍的产品为 I-PEX 82993-100B-01-D极细同轴线束，采用 CABLINE®-CA II系列50Pin高速连接方案，线材端使用 20680-050T-01连接器，并采用 1--1线位定义。该方案适用于空间受限、高密度、高速信号连接需求场景。

二、极细同轴线为什么仍是高速传输的重要方案？

在高速传输应用中，连接方案不仅需要满足数据速率要求，还需要保证信号在传输过程中的稳定性。极细同轴线的优势在于其结构能够实现较好的阻抗控制和电磁屏蔽效果，使其在高频高速信号环境中保持较低损耗。

尤其是在显示、摄像头、高速接口以及精密电子设备内部连接领域，设备内部空间越来越小，而信号通道数量不断增加。传统线束方案容易受到空间限制以及信号干扰影响，而极细同轴线束可以通过细径化设计，在有限空间内实现多通道高速连接。

I-PEX 82993-100B-01-D采用50Pin高密度连接结构，搭配 20680-050T-01线材端连接器，能够满足多路信号传输需求。其1--1线位定义设计，便于工程师进行线束布局、信号对应以及产品维护。同时，CABLINE®-CA II系列连接方案具备小型化、高密度特点，可以帮助终端设备实现更加紧凑的内部结构设计。

从未来发展趋势来看，虽然高速传输技术不断演进，但在中短距离、高密度、小型化电子设备内部连接领域，极细同轴线仍具备明显竞争优势。特别是在需要兼顾信号质量、空间尺寸和可靠性的应用中，极细同轴线依然是重要解决方案。

三、I-PEX 82993-100B-01-D兼容替代方案满足供应链需求

对于采用I-PEX CABLINE®-CA II系列方案的客户，在产品研发、量产导入以及供应链优化过程中，除了关注原厂方案性能，也越来越重视稳定供应和替代开发能力。

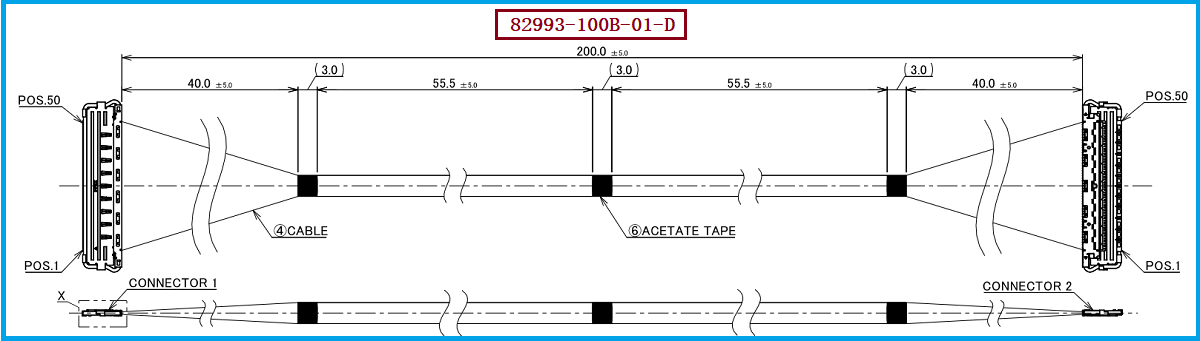

I-PEX 82993-100B-01-D极细同轴线束主要参数如下：

  •  产品型号：I-PEX 82993-100B-01-D

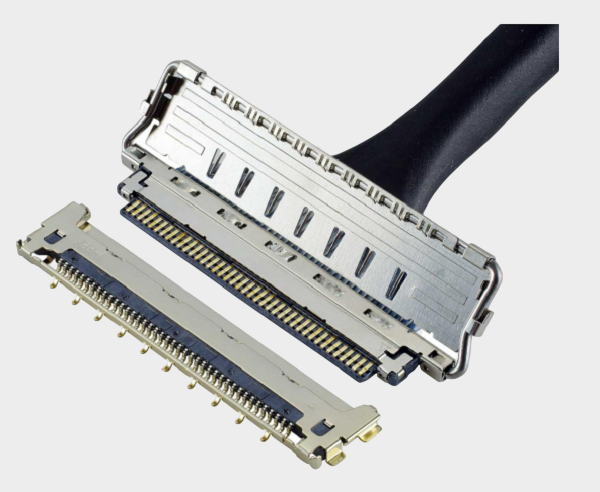

  •  线材端连接器型号：20680-050T-01

  •  连接器规格：50Pin

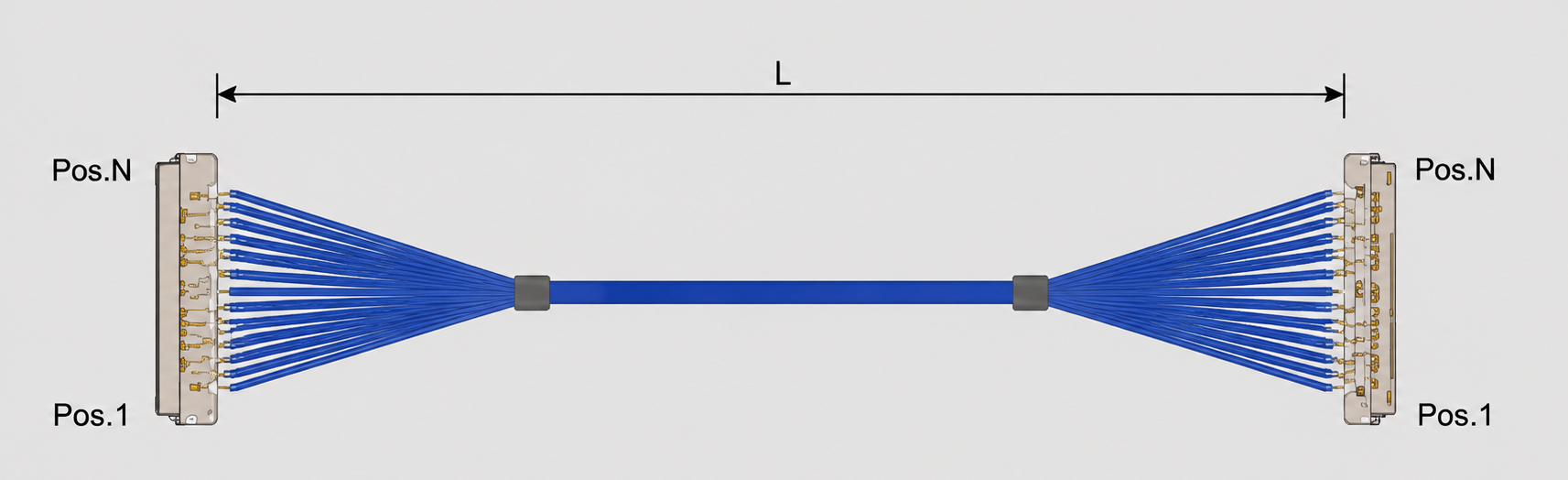

  •  线位定义：1--1

该产品采用高密度极细同轴线束结构，可应用于需要高速信号传输和空间优化设计的电子设备。

我们公司专注于极细同轴线束研发与生产制造，可提供 I-PEX 82993-100B-01-D兼容替代线束方案，根据客户产品需求进行连接器匹配、线材选型、线长调整以及线位定义开发，帮助客户建立更加稳定可靠的供应链体系。

在替代开发过程中，我们可结合客户实际应用环境，对线束结构、电气性能以及机械安装要求进行综合评估，确保替代方案满足产品设计和批量生产需求。

四、选型和兼容与替代方案参考及建议

对于工程师进行极细同轴线束选型时，建议重点关注连接器规格、Pin数量、线材规格、信号要求以及安装空间等因素。不同设备对于高速传输性能和结构空间要求不同，需要综合考虑整体设计方案。

针对 I-PEX 82993-100B-01-D型号进行兼容替代时，建议重点确认以下内容：

首先，需要确认连接器型号匹配，包括 20680-050T-01线材端连接器、50Pin数量以及对应Pitch规格，确保机械连接尺寸一致。

其次，需要确认线位定义，本型号采用1--1线位定义，替代开发时应保持信号对应关系一致，避免因线序变化影响系统功能。

再次，需要进行性能验证，包括高速信号传输测试、阻抗一致性测试、EMI屏蔽测试、插拔可靠性测试等，以保证替代线束能够满足终端设备长期运行要求。

对于采购人员而言，选择具备自主制造能力的极细同轴线束供应商，可以降低单一供应来源风险，同时提升产品交付稳定性和成本控制能力。

五、总结

I-PEX 82993-100B-01-D极细同轴线束凭借50Pin高密度连接、CABLINE®-CA II系列连接方案以及极细同轴线高速传输优势，能够满足现代电子设备对于“小型化、高速化、高可靠性”的连接需求。

未来随着高速数据传输需求持续增长，极细同轴线将在显示设备、智能终端、工业设备以及高性能电子产品内部连接领域继续发挥重要作用。对于工程师而言，合理选择连接器规格、线位定义以及线束结构，是保证系统性能的重要环节；对于采购人员而言，寻找具备兼容替代能力的供应商，是提升供应链可靠性的关键。

我公司可提供 I-PEX 82993-100B-01-D兼容替代线束方案，依托专业极细同轴线束制造能力，为客户提供从样品开发、技术验证到批量生产的一站式解决方案，助力客户实现高速、稳定、可靠的内部信号连接。
