I-PEX 82670-100B-01-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

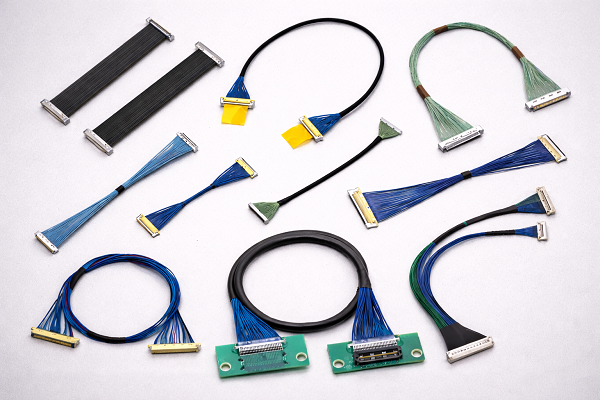

一、面向高速电子设备的极细同轴线束产品介绍

随着智能终端、笔记本电脑、工业设备、显示系统以及高性能电子产品不断向轻薄化、高集成化方向发展，设备内部空间越来越有限，同时对高速信号传输稳定性的要求也越来越高。传统线束在高频、高速信号应用环境中容易受到衰减、串扰以及电磁干扰影响，而极细同轴线束（Micro Coaxial Cable Harness）凭借微型化结构、优异的屏蔽性能以及良好的信号完整性控制能力，成为现代精密电子设备内部高速连接的重要解决方案。

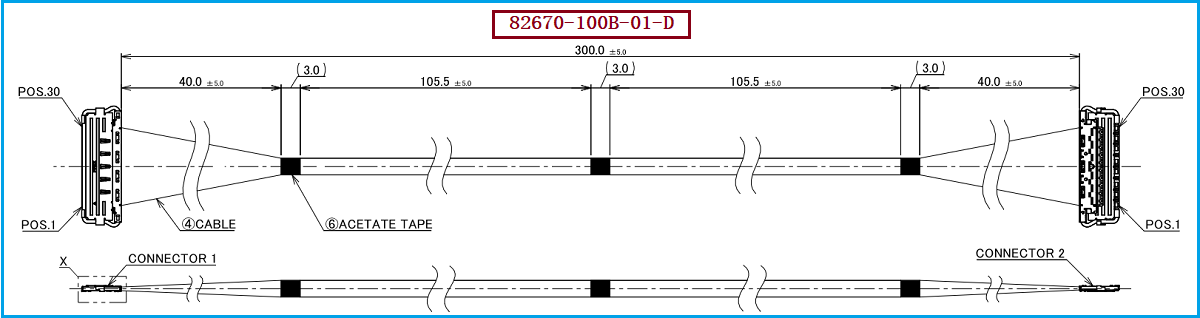

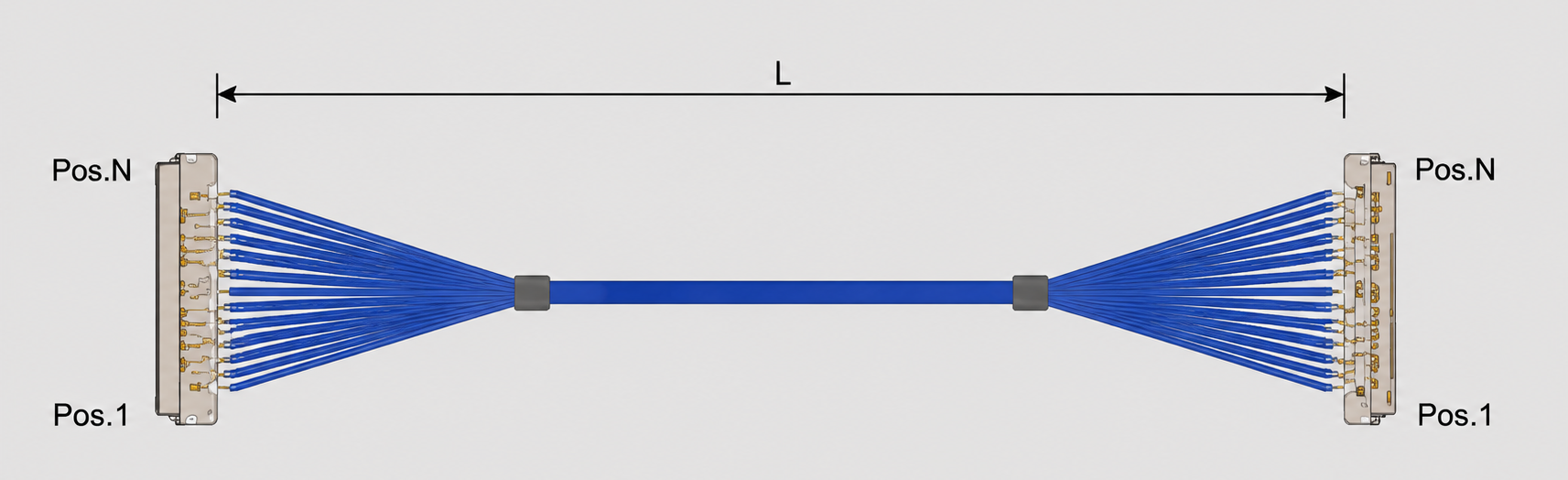

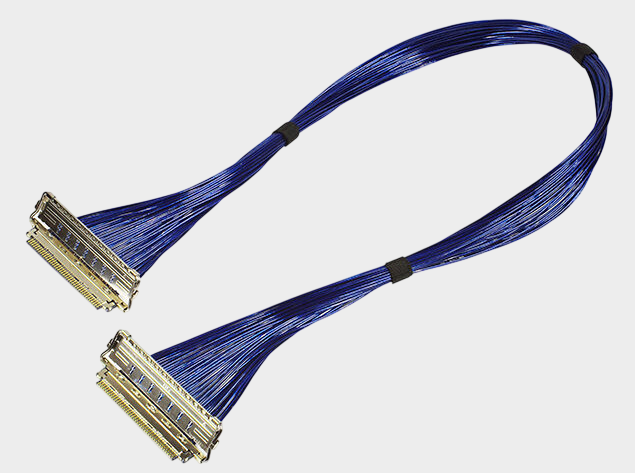

根据 I-PEX CABLINE®-CA II 系列产品资料，I-PEX 82670-100B-01-D 属于 CABLINE®-CA II 30Pin 极细同轴线束产品，采用 30Pin、0.4mm Pitch 微型连接器结构，搭配 40AWG 极细同轴线材，实现高密度、高可靠的高速信号连接。该型号极细同轴线束整体长度为 300MM，适用于空间受限且对信号传输质量要求较高的应用场景。

该产品配套使用的线材端连接器型号为 20680-030T-01，通过连接器与极细同轴线材的精密组合，实现稳定的电气连接和机械固定，可广泛应用于显示模组、摄像模组、高速数据传输模块以及精密电子设备内部连接。

二、极细同轴线束如何保证信号质量？

在高速电子设备中，线束不仅承担信号传输功能，同时也是影响系统性能的重要因素。极细同轴线束之所以能够保持稳定的信号质量，主要依靠其特殊的同轴结构设计以及精密制造工艺。极细同轴线内部通常由中心导体、绝缘介质层、金属屏蔽层以及外部保护层组成，通过同轴结构控制信号传输路径，使信号能够在更加稳定的环境中传播。

首先，极细同轴线束通过屏蔽层降低外部电磁干扰（EMI）对高速信号的影响，同时减少多组信号之间的相互串扰。在笔记本显示、高速摄像头以及工业视觉设备等应用中，设备内部存在大量高速电子元件，良好的屏蔽性能能够帮助系统保持更稳定的数据传输。

其次，极细同轴线束通过精准控制导体尺寸、绝缘材料以及线缆结构，实现较稳定的阻抗特性，降低高速信号传输过程中的反射和损耗。此外，连接器端的精密设计同样影响信号质量，20680-030T-01 连接器与 CABLINE®-CA II 系列线束结构配合，可满足高密度连接需求，为工程师提供可靠的高速信号连接方案。

对于工程师而言，选择合适规格的极细同轴线束能够有效提升产品性能和可靠性；对于采购人员而言，选择具备成熟制造能力的供应商，则能够降低批量生产过程中的品质风险。

三、I-PEX 82670-100B-01-D兼容替代极细同轴线束制造方案

极细同轴线束产品的制造涉及连接器匹配、40AWG微型同轴线加工、屏蔽处理、端部成型、尺寸控制以及可靠性验证等多个环节，需要供应商具备专业的加工能力和量产经验。针对 I-PEX CABLINE®-CA II 系列极细同轴线束应用需求，我公司专注于极细同轴线束研发与制造，可根据客户产品设计要求提供高匹配度的兼容替代方案。

我们公司可提供 I-PEX 82670-100B-01-D 兼容替代线束方案，支持采用匹配规格的 20680-030T-01 线材端连接器，并根据原产品结构要求制造 300MM长度极细同轴线束。在实际项目开发过程中，我们可针对客户需求进行线束长度调整、连接器匹配、出线方向优化、屏蔽结构设计以及可靠性验证。

通过专业化生产流程和品质控制体系，我公司能够帮助客户实现进口型号替代、供应链优化以及产品稳定量产，为电子设备制造商提供可靠的极细同轴线束解决方案。

四、选型和兼容与替代方案参考及建议

对于工程师进行产品设计选型时，建议重点确认连接器接口、Pin数量、安装空间以及线材规格是否满足产品需求。其中，I-PEX 82670-100B-01-D 采用 CABLINE®-CA II 30Pin连接方案，配套 20680-030T-01连接器，同时采用40AWG极细同轴线材，适用于对空间和高速信号传输要求较高的产品设计。

对于采购人员进行供应链替代评估时，建议重点关注产品一致性、批量制造能力以及长期供货稳定性。极细同轴线束不仅需要满足外观尺寸要求，更需要保证阻抗控制、屏蔽效果、端接可靠性以及长期使用稳定性。

在进行替代导入时，建议通过样品验证、装配测试、电气性能测试以及可靠性测试等流程确认兼容性。我公司可根据客户提供的产品规格、样品或应用需求，提供 I-PEX 82670-100B-01-D兼容替代极细同轴线束方案，协助客户快速完成产品替代和供应链优化。

五，总结

I-PEX 82670-100B-01-D极细同轴线束采用 CABLINE®-CA II 30Pin高速连接结构，搭配 20680-030T-01线材端连接器以及 300MM线束长度设计，能够满足现代电子设备对于高速传输、小型化布局以及高可靠连接的综合需求。

极细同轴线束通过精密结构设计、屏蔽技术以及稳定的阻抗控制，有效保障高速信号传输质量，是显示设备、智能终端、工业电子及高性能设备内部连接的重要选择。我公司具备极细同轴线束研发、制造及定制化生产能力，可提供 I-PEX 82670-100B-01-D兼容替代线束方案，为客户提供稳定、高效、可靠的高速连接解决方案。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
