I-PEX 82668-100B-01-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、面向高速设备连接需求的极细同轴线束产品介绍

随着笔记本电脑、智能座舱、工业显示设备、AR/VR设备、医疗电子及高端消费电子产品不断向轻薄化、高速化方向发展，设备内部空间越来越有限，对连接线束的尺寸、信号完整性、可靠性及抗干扰能力提出了更高要求。极细同轴线束（Micro Coaxial Cable Harness）凭借超小外径、高频传输性能以及优异的屏蔽能力，已经成为高速显示、摄像模组及精密电子设备内部连接的重要解决方案。

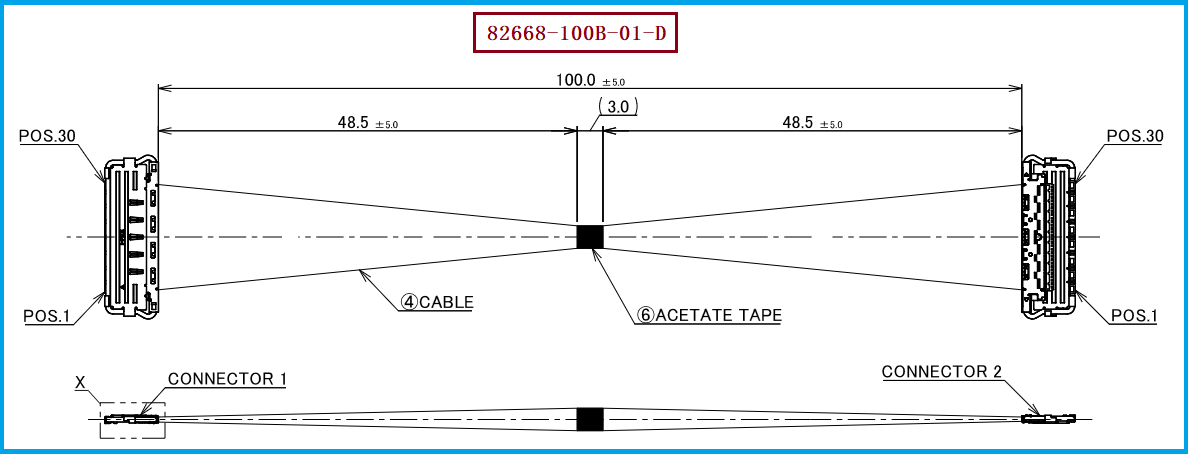

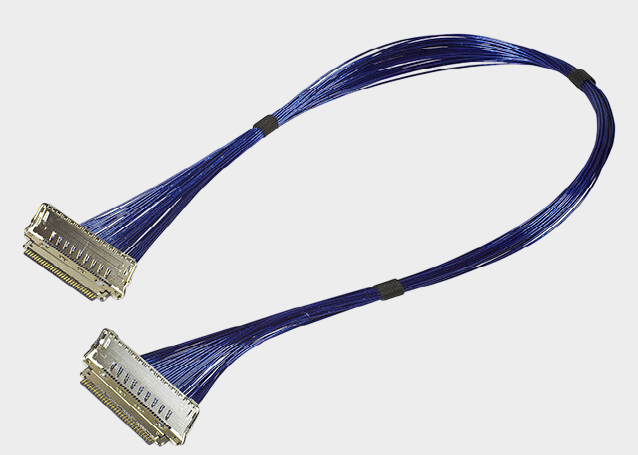

根据 I-PEX CABLINE-CA II 系列极细同轴线束产品资料，其 I-PEX 82668-100B-01-D 型号线束采用 CABLINE-CA II 系列 30Pin 微型高速连接结构，匹配使用的线材端连接器型号为 82680-030T-01，该连接器支持 40AWG 极细同轴线材，适用于对空间、信号传输及连接可靠性要求较高的电子产品应用场景。该类型线束通常应用于显示模组、摄像头模组、高速信号传输模块等精密电子组件内部，实现主板与功能模块之间稳定可靠的数据连接。

二、极细同轴线束制造能力与 I-PEX 82668-100B-01-D 兼容替代方案

极细同轴线束的制造不仅要求精密连接器匹配，同时对线材处理、端子加工、屏蔽层处理、焊接/压接工艺以及整体尺寸控制均有较高要求。针对 I-PEX CABLINE-CA II 系列 30Pin 极细同轴线束产品需求，我公司具备极细同轴线束研发、生产及定制制造能力，可根据客户产品结构、连接器规格以及电气性能要求，提供高一致性的兼容替代方案。

我们公司可提供 I-PEX 82668-100B-01-D 兼容替代线束方案，支持采用对应规格连接器 82680-030T-01 进行线材端配套制造，并适配 40AWG 极细同轴线材。在产品开发过程中，我们可针对线束长度、出线方向、屏蔽结构、阻抗控制、装配尺寸及可靠性要求进行优化设计，帮助客户降低供应链风险，实现进口型号替代及国产化采购。

三、为什么极细同轴线束外皮多采用透明设计？

在实际应用中，工程师和采购人员经常会发现，许多极细同轴线束的外层绝缘皮采用透明或半透明材料设计。那么，为什么极细同轴线束不像普通电缆一样采用黑色或彩色外皮呢？

首先，透明外皮有利于生产制造过程中的品质检测。由于极细同轴线束直径非常小，内部通常包含中心导体、绝缘层、屏蔽层以及外部保护结构，通过透明外皮可以更直观地观察线材内部状态，便于检测是否存在压伤、断线、屏蔽层异常、结构偏移等制造缺陷，提高生产过程中的质量管控效率。

其次，透明绝缘材料能够降低线束整体厚度和重量，更适合空间高度受限的电子设备内部布局。同时，极细同轴线束主要承担高速差分信号传输任务，外皮材料不仅需要具备良好的绝缘性能，还需要保持稳定的介电特性，以减少高速信号传输过程中的损耗和干扰。因此，透明聚合物材料凭借稳定性、柔韧性以及加工性能，被广泛应用于极细同轴线束制造中。

四、选型和兼容与替代方案参考及建议

针对工程师在产品设计阶段的选型需求，以及采购人员在供应链替代方面的考虑，I-PEX 82668-100B-01-D 类型极细同轴线束可重点关注以下匹配因素：首先确认连接器接口规格是否一致，包括连接器型号 82680-030T-01、Pin数、安装空间以及插接方向；其次确认线材规格要求，尤其是 40AWG 极细同轴线材的外径、阻抗、屏蔽结构及传输性能；最后根据整机结构确认线束长度、公差、弯折空间以及可靠性测试要求。

对于需要进行国产替代或第二供应商导入的项目，建议优先选择具备极细同轴线束加工能力和连接器配套经验的供应商，通过样品验证、信号完整性测试、机械可靠性测试等流程进行导入。我公司可根据客户提供的原始规格、样品或图纸资料，快速开展兼容分析，并提供满足项目需求的 I-PEX 82668-100B-01-D 兼容替代极细同轴线束解决方案，帮助客户实现稳定供货和成本优化。

五，总结

I-PEX 82668-100B-01-D 极细同轴线束作为高速、小型化电子设备连接的重要产品方案，对制造工艺、连接器匹配以及线材性能均具有较高要求。我公司依托专业的极细同轴线束研发与制造能力，可提供匹配 82680-030T-01 连接器、支持 40AWG 线材规格 的兼容替代产品方案，为客户提供从设计匹配、样品开发到批量生产的一站式线束服务，助力电子设备实现更高可靠性、更优空间利用率以及更稳定的供应保障。

我是【世贸电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生 18013280587（微信同号）。
