I-PEX 81461-100B-02-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、极细同轴线束最细可以做到多细？小尺寸背后的高精密制造技术

随着电子设备不断向轻薄化、高集成化以及高速化方向发展，内部连接空间越来越有限，而信号传输要求却越来越高。在这种应用环境下，极细同轴线束（Micro-Coaxial Cable Harness）凭借小外径、高屏蔽性能以及优秀的高速传输能力，成为高端电子设备内部连接的重要解决方案。

那么，极细同轴线束最细可以做到多细？ 从实际应用来看，极细同轴线束通常根据线径规格采用不同AWG等级设计，例如36AWG、38AWG、40AWG甚至更细规格。线径越小，对材料选择、导体加工、绝缘控制、屏蔽处理以及端接工艺的要求越高。极细同轴线束并不是简单地缩小普通线材尺寸，而是在保证信号完整性的基础上，实现更高密度、更小空间的连接设计。

对于工程师而言，选择极细同轴线束时，需要综合考虑线径、阻抗特性、屏蔽效果、弯折性能以及连接器匹配关系。过细的线材如果制造工艺控制不足，可能导致机械强度下降、信号衰减增加或批量一致性不足。因此，高精度制造能力是保证极细同轴线束可靠性的关键。

对于采购人员而言，极细同轴线束供应商不仅需要具备加工能力，更需要具备从材料选型、连接器匹配、样品验证到量产交付的完整供应能力，以确保产品长期稳定使用。

二、I-PEX 81461-100B-02-D极细同轴线束产品解析｜30Pin高密度结构实现可靠信号连接

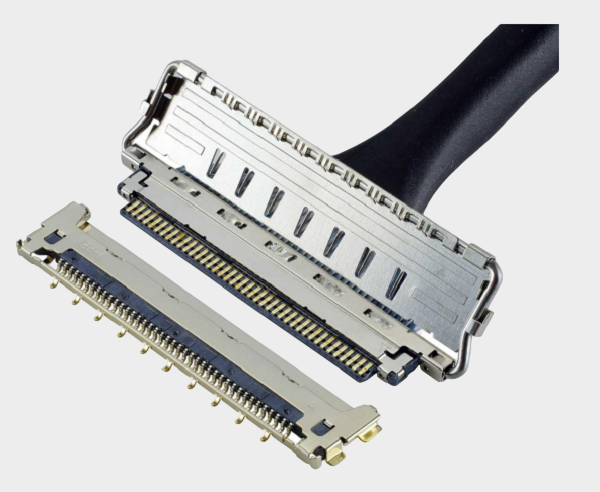

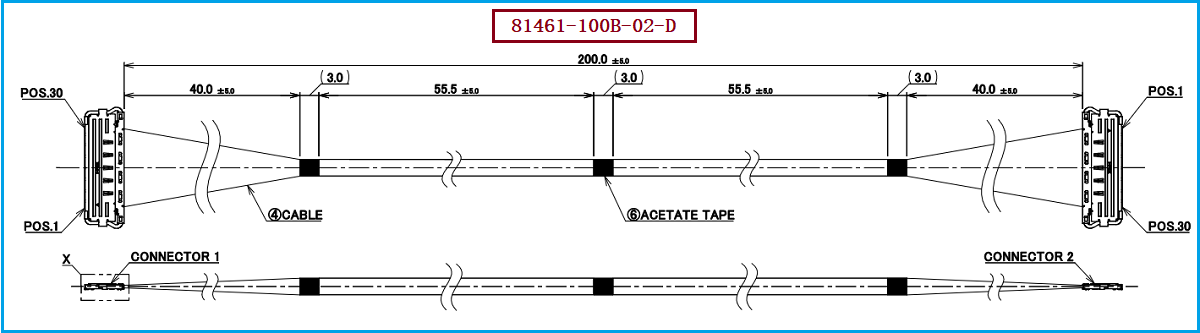

根据I-PEX CABLINE®-CA II系列产品资料，I-PEX 81461-100B-02-D是一款30Pin极细同轴线束组件，采用CABLINE®-CA II系列高速连接方案，适用于空间受限且对信号传输可靠性要求较高的电子设备内部连接应用。

该型号极细同轴线束主要信息如下：

  •  极细同轴线束产品料号/型号：I-PEX 81461-100B-02-D

  •  线材端连接器型号：20680-030T-01

  •  线位定义：1--N

该产品采用30Pin高密度连接设计，配套使用 20680-030T-01线材端连接器，能够实现多通道信号传输需求。相比传统排线方案，Micro-Coaxial极细同轴结构能够通过独立屏蔽层降低电磁干扰（EMI）和信号串扰，提高高速信号传输稳定性。

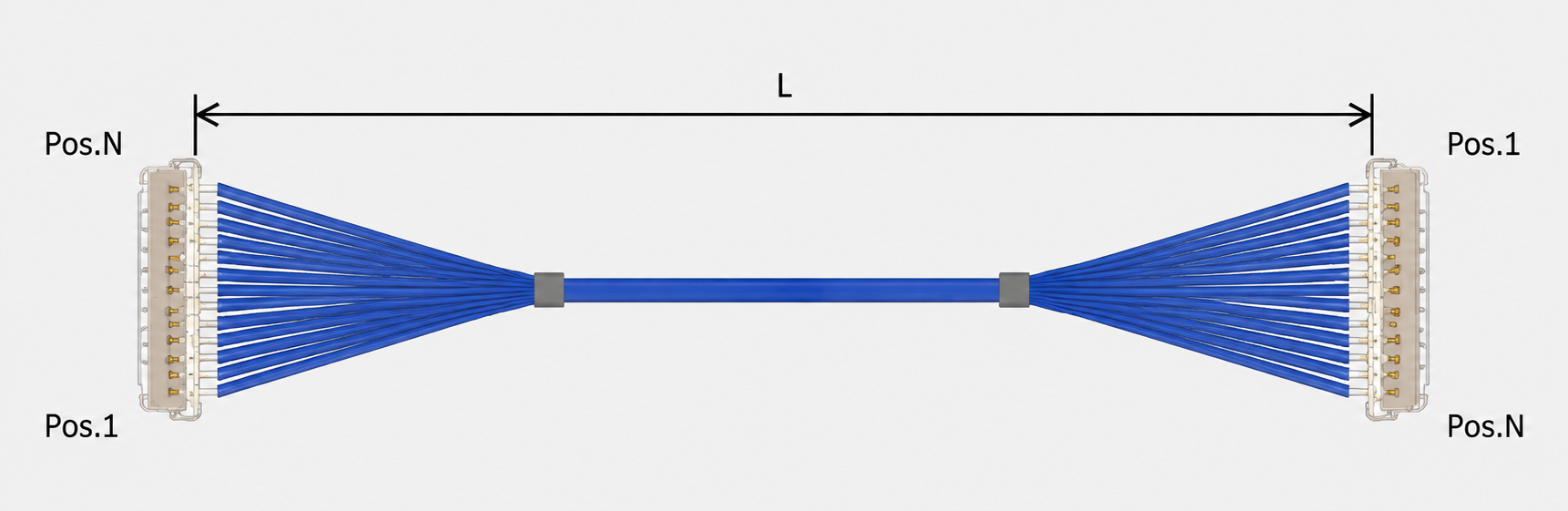

其中，1--N线位定义结构代表该线束采用单端连接拓展形式，可根据设备内部模块连接需求进行灵活应用。这种结构适用于主板与显示模块、摄像模组、高速信号模块之间的连接，有助于优化设备内部空间布局。

我司具备极细同轴线束研发及生产制造能力，可提供：I-PEX 81461-100B-02-D兼容替代线束方案，支持20680-030T-01连接器匹配、30Pin结构设计以及1--N线位定义加工，满足客户产品升级、供应链优化以及国产化替代需求。

三、面向工程师与采购人员的选型和兼容与替代方案参考及建议

选型和兼容与替代方案参考及建议

针对 I-PEX 81461-100B-02-D极细同轴线束进行选型或兼容替代开发时，需要重点确认连接器规格、Pin数量、线位定义以及整体线束结构。

首先，在连接器匹配方面，本产品采用 20680-030T-01线材端连接器。替代开发时，需要保证连接器接口尺寸、Pin排列方式以及机械结构一致，确保与原设备端接口实现可靠连接。

其次，在信号通道设计方面，本产品采用30Pin高密度连接结构，并采用 1--N线位定义方式。工程设计过程中，需要确认每个Pin位对应关系，确保信号、电源以及控制线路定义保持一致，避免因线序错误影响设备运行。

再次，在极细同轴线材选择方面，需要关注线径规格、电气性能以及机械可靠性。极细同轴线束虽然尺寸小，但内部结构复杂，制造过程中需要严格控制导体、绝缘层、屏蔽层以及端接工艺，以保证长期使用稳定性。

对于采购人员而言，建议选择具备自主制造能力的极细同轴线束供应商，可提供从工程评估、样品制作、性能验证到批量生产的一站式服务，降低替代开发风险。

四、专业极细同轴线束制造，为高密度电子设备提供可靠连接方案

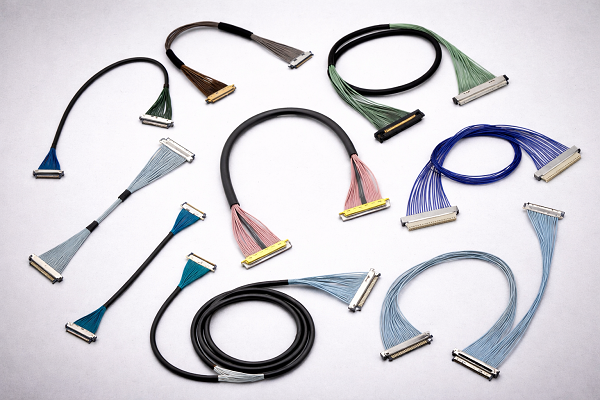

随着笔记本电脑、医疗设备、工业视觉设备以及智能终端不断向小型化发展，极细同轴线束已经成为高性能电子设备内部连接的重要组成部分。其优势不仅体现在“更细”，更体现在有限空间内实现高速、稳定、抗干扰的数据传输能力。

针对 I-PEX 81461-100B-02-D极细同轴线束产品，我司可提供完整兼容替代制造方案，支持 20680-030T-01线材端连接器、30Pin连接结构以及1--N线位定义方案开发，帮助客户实现高可靠性的线束替代。

凭借专业的极细同轴线束生产经验，我司能够为客户提供从产品设计支持、样品开发、小批量验证到规模化生产的完整解决方案，为高速电子设备提供稳定可靠的Micro-Coaxial Harness产品。

五、总结

I-PEX 81461-100B-02-D极细同轴线束是一款针对高密度、高可靠连接需求设计的30Pin Micro-Coaxial Harness产品，采用 20680-030T-01线材端连接器，并支持 1--N线位定义结构。通过极细同轴结构、高密度连接设计以及精密制造工艺，该产品能够满足现代电子设备对于空间优化、高速信号传输以及连接可靠性的综合要求。

极细同轴线束能够实现更小尺寸设计，但其制造难度也随着线径降低而不断提高。只有通过精准的材料控制、成熟的加工工艺以及严格的品质管理，才能保证产品在高速信号环境中的稳定运行。

我司可提供 I-PEX 81461-100B-02-D兼容替代线束方案，从连接器匹配、线束结构设计、样品验证到批量制造，为客户提供高品质、高可靠性的极细同轴线束国产化替代解决方案。

我是【世贸电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
