I-PEX 82989-100B-01-D CABLINE®-CA II 系列40AWG极细同轴线束替代方案

一、极细同轴线束结构全解析：从线材到连接器的精密连接技术

极细同轴线束（Micro-Coaxial Cable Harness）是一种专门应用于高速、小型化、高可靠电子设备内部连接的精密线束组件。相比传统导线和普通排线，极细同轴线束采用更精密的同轴结构设计，通过中心导体、绝缘层、屏蔽层以及外部保护层组成完整信号传输路径，使每根信号线具备独立屏蔽能力，从而有效降低高速信号传输过程中的串扰、电磁干扰（EMI）以及信号衰减问题。

从工程师产品设计角度来看，极细同轴线束的核心优势在于“小尺寸、高性能、高可靠”。随着笔记本电脑、医疗设备、高速摄像模组、工业视觉设备以及智能终端不断向轻薄化和高集成度发展，设备内部可利用空间越来越有限，而高速信号传输要求不断提高。极细同轴线束凭借柔韧性好、线径小、信号稳定性高等特点，可以满足复杂空间布局和高速数据传输需求。

一套完整的极细同轴线束通常由极细同轴线材、线材端连接器、金属屏蔽结构以及锁扣机构等部分组成。其中连接器负责实现精密电气连接，线材负责高速信号传输，屏蔽结构负责提升抗干扰性能，各个部分共同决定线束整体性能。因此，在进行线束选型或替代开发时，需要综合考虑线材规格、连接器结构、Pin数量、Pitch间距以及装配可靠性。

二、I-PEX 82989-100B-01-D极细同轴线束产品解析及应用优势

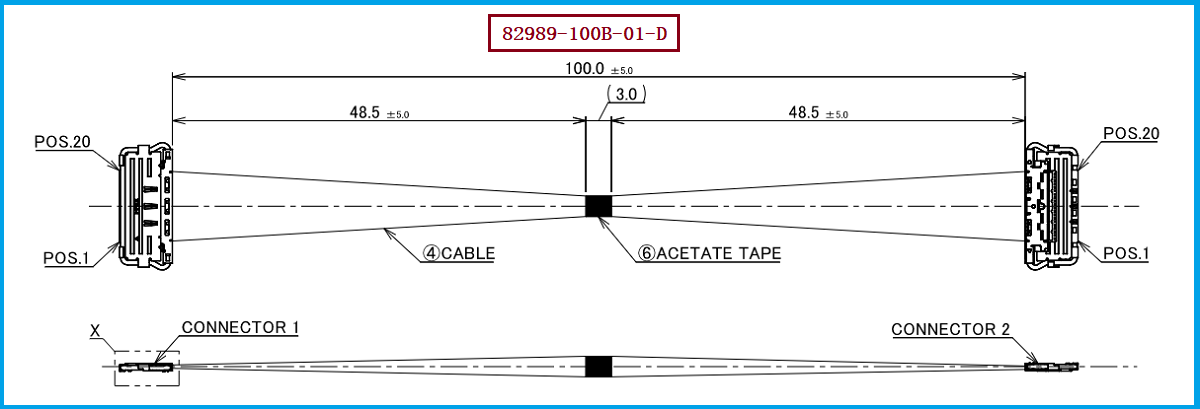

根据I-PEX CABLINE®-CA II系列产品资料，I-PEX 82989-100B-01-D属于20Pin CABLINE®-CA II Micro-Coaxial Harness（极细同轴线束组件），采用双端连接（1-1）结构，适用于两个电子模块之间的高速信号互联。

该型号极细同轴线束主要参数如下：

  •  极细同轴线束产品料号/型号：I-PEX 82989-100B-01-D

  •  线材端连接器型号：20680-020T-01

  •  线材端连接器PIN数与间距：20PIN，0.4MM Pitch

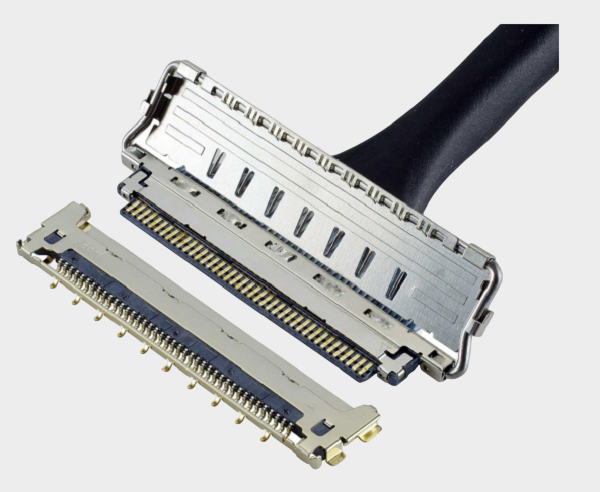

该产品采用CABLINE®-CA II系列连接器平台，线材端连接器型号为 20680-020T-01，连接器采用20Pin高密度排列设计，Pin间距仅为0.4mm，可满足设备内部有限空间下的高密度连接需求。

对于研发工程师而言，20PIN 0.4MM间距连接器结构能够帮助设备实现更小型化设计，同时保持高速信号传输能力；对于采购人员而言，该类标准化极细同轴线束方案能够降低设备连接设计复杂度，提高供应链稳定性。

我司具备极细同轴线束研发、生产制造及替代开发能力，可提供：I-PEX 82989-100B-01-D兼容替代线束方案，支持20680-020T-01连接器匹配、20PIN 0.4MM间距规格、双端连接结构开发以及批量化生产制造服务，帮助客户实现稳定供应及国产化替代。

三、面向工程师与采购人员的选型和兼容与替代方案参考及建议

选型和兼容与替代方案参考及建议

针对I-PEX 82989-100B-01-D极细同轴线束进行选型或替代开发时，工程师和采购人员需要重点确认连接器兼容性、线束结构一致性以及高速信号性能要求。

首先，在连接器选型方面，需要确认线材端连接器型号。本产品采用 20680-020T-01连接器，并且连接器规格为 20PIN、0.4MM间距。替代方案需要确保连接器Pin数量、Pitch间距、机械尺寸以及安装方式保持一致，避免出现无法装配或信号对应错误的问题。

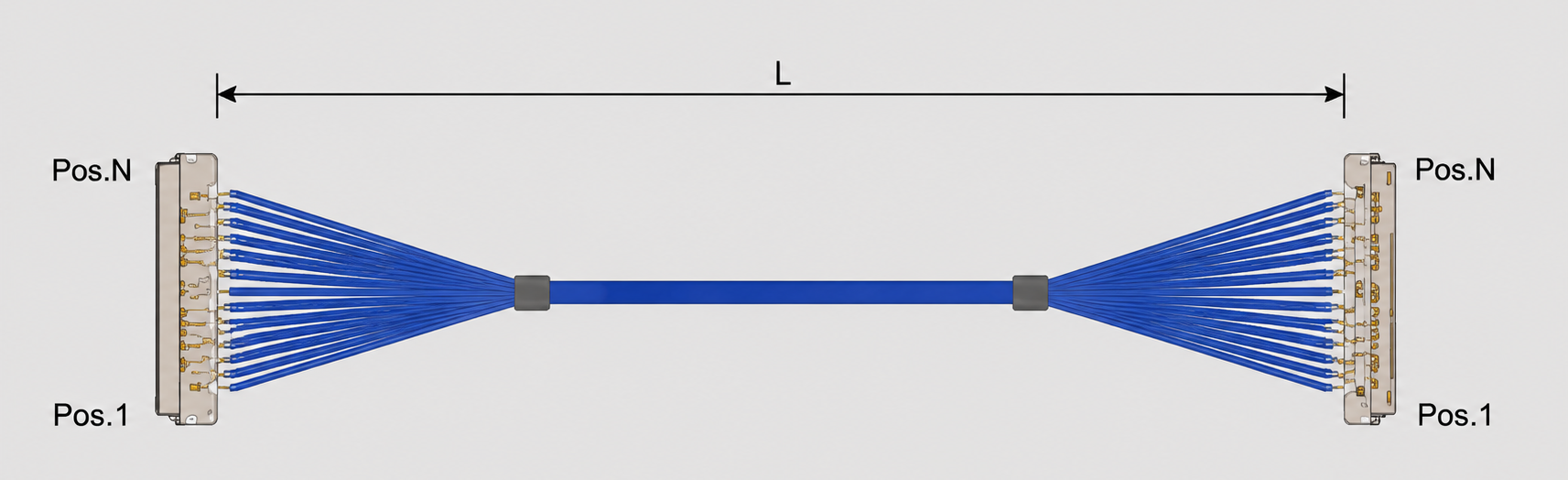

其次，需要关注线束整体结构。本产品采用双端连接结构（1-1），即线束两端均配置连接器，可直接实现两个模块之间的连接。因此，在替代开发过程中，需要保持两端连接器配置一致，确保设备装配方式和使用功能不发生变化。

再次，需要关注极细同轴线材本身性能。极细同轴线束不仅要求尺寸精密，同时需要满足高速信号传输、阻抗控制以及EMI屏蔽要求。供应商需要具备成熟的极细同轴线加工、端接以及检测能力，才能保证批量产品的一致性。

对于采购部门而言，在选择替代供应商时，应重点评估供应商的研发能力、样品验证能力、量产能力以及长期供货能力，以降低产品生命周期中的供应风险。

四、专业极细同轴线束制造能力，为高速设备提供可靠连接解决方案

随着电子产品持续向高速化、小型化方向发展，极细同轴线束已经成为高端设备内部连接的重要解决方案。从笔记本电脑高速模块连接，到医疗影像设备、工业视觉设备以及智能终端产品，极细同轴线束凭借优异的信号传输能力和空间适应能力，为工程设计提供了更加可靠的连接选择。

针对 I-PEX 82989-100B-01-D极细同轴线束产品，我司可提供完整兼容替代服务，支持 20680-020T-01线材端连接器、20PIN 0.4MM间距连接结构以及双端连接线束方案，并可根据客户实际应用需求提供样品开发、小批验证和批量生产。

凭借专业的极细同轴线束制造经验，我司致力于为高端笔记本、医疗设备、工业设备、高速影像设备及精密电子产品客户提供稳定、高性能、可持续供应的Micro-Coaxial Harness解决方案。

五，总结：

I-PEX 82989-100B-01-D极细同轴线束是一款面向高速、小型化电子设备设计的精密连接产品，其采用CABLINE®-CA II系列技术平台，配套20680-020T-01线材端连接器，并具备20PIN、0.4MM间距高密度连接特点。通过极细同轴线材与高精密连接器结合，该产品能够满足现代电子设备对于高速传输、空间优化以及连接可靠性的综合需求。

我司可提供该型号极细同轴线束的兼容替代制造方案，从产品设计、样品开发到批量生产，为客户提供可靠、高品质的极细同轴线束国产化替代解决方案。
