I-PEX 82987-100B-01-D CABLINE®-CA 系列40AWG极细同轴线束替代方案

一、工程师视角：极细同轴线与普通线的核心性能差异

随着电子设备向轻薄化、高速化以及高集成化方向发展，内部连接线束对于整机性能的影响越来越明显。工程师在进行高速信号传输方案设计时，经常需要面对一个问题：极细同轴线和普通线的性能差距到底有多大？从结构设计和应用性能来看，两者并不是简单的线径区别，而是在信号完整性、抗干扰能力、空间利用率以及可靠性方面存在明显差异。

普通线通常以电源传输或低速信号连接为主要应用目标，结构相对简单，容易受到外部电磁干扰影响。而极细同轴线采用中心导体、绝缘层、屏蔽层以及外护套组成的同轴结构，可以在极小尺寸内实现稳定阻抗控制，有效降低信号传输过程中的串扰、衰减以及外部噪声干扰，更适合高速、高频信号传输场景。

本方案对应产品型号为 I-PEX 82987-100B-01-D极细同轴线束，采用CABLINE-CA系列60Pin高密度连接方案，配套线材端连接器型号为 20634-160T-02，线位定义为 1--1。该产品针对高密度、小空间、高可靠连接需求设计，可满足精密设备内部高速信号传输要求。

二、性能差距解析：为什么高端设备更倾向使用极细同轴线？

对于工程师而言，选择极细同轴线并不仅仅是为了节省空间，更重要的是保证系统信号质量。在高速数据传输过程中，普通线材容易出现信号衰减、阻抗变化以及电磁干扰问题，当传输频率不断提升时，这些问题会直接影响设备运行稳定性。

极细同轴线通过屏蔽结构减少外部干扰，同时保持更加稳定的电气特性，使高速信号能够保持较好的完整性。在显示设备、高速摄像模块、工业视觉系统、无人机图像传输模块以及精密电子设备中，极细同轴线已经成为重要连接方案。

相比普通线材，极细同轴线通常具备更低的信号损耗、更好的抗EMI能力、更稳定的阻抗匹配以及更高的空间利用效率。虽然制造成本更高，但能够有效降低因信号问题导致的设备故障风险，提高整机可靠性。

三、I-PEX 82987-100B-01-D极细同轴线束，高密度高速连接解决方案

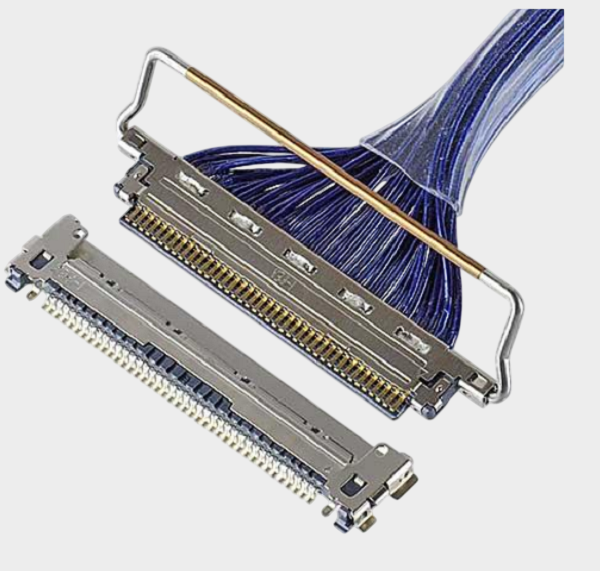

I-PEX 82987-100B-01-D极细同轴线束采用CABLINE-CA系列60Pin连接结构，通过高密度Pin设计满足设备内部多通道信号传输需求。配套使用的 20634-160T-02连接器支持60Pin高密度连接，并结合极细同轴线材结构，实现紧凑空间内的稳定信号传输。

该型号线束采用 1--1线位定义，便于工程设计、生产制造以及后期维护管理。在实际应用过程中，工程师需要重点关注连接器匹配、线序定义、阻抗要求、线束长度以及机械安装空间等因素，确保替代方案能够达到原设计性能要求。

我们公司可提供：I-PEX 82987-100B-01-D兼容替代线束方案，支持CABLINE-CA系列连接器匹配开发、极细同轴线束定制生产、样品验证以及批量制造服务，帮助客户实现高性能连接方案替代。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82987-100B-01-D极细同轴线束进行选型或国产替代时，工程师和采购人员建议重点确认以下关键参数：产品料号、连接器型号、Pin数量、线位定义、线材规格以及整体装配尺寸。

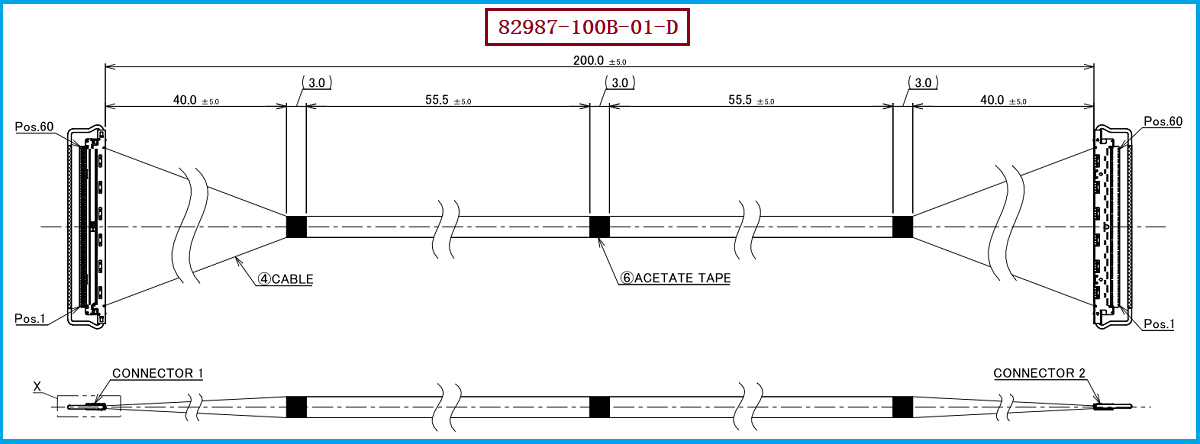

本产品参考信息如下：

  •  产品料号/型号：I-PEX 82987-100B-01-D

  •  线材端连接器型号：20634-160T-02

  •  连接方式：CABLINE-CA系列60Pin方案

线位定义：1--1

在进行兼容替代开发时，需要避免只关注外观尺寸匹配，而忽略电气性能验证。优秀的替代线束方案应同时满足信号传输稳定性、连接可靠性、机械强度以及长期使用寿命要求。

我们公司可提供：I-PEX 82987-100B-01-D兼容替代线束方案，可根据客户设备需求进行连接器匹配、线材选型、结构优化以及可靠性测试，为客户提供稳定可靠的极细同轴线束解决方案。

五，总结

极细同轴线与普通线相比，最大的区别并不只是尺寸更小，而是在高速信号传输环境下具备更优秀的信号完整性、抗干扰能力以及空间适配能力。随着智能设备、高速通信设备以及精密工业设备不断发展，极细同轴线已经成为提升设备稳定性的重要连接组件。

针对 I-PEX 82987-100B-01-D极细同轴线束，我们公司具备极细同轴线束研发与制造能力，可提供匹配 20634-160T-02连接器、1--1线位定义 的兼容替代方案，为工程师提供可靠的设计支持，为采购人员提供稳定的供应链选择，助力客户实现高性能、高可靠电子设备连接。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
