I-PEX 82145-100B-02-D CABLINE®-CA 系列40AWG极细同轴线束替代方案

一、面向高速设备应用的50Pin极细同轴线束方案，降低信号传输风险

随着笔记本电脑、工业视觉设备、无人机、机器人以及智能终端设备不断向高速化、小型化方向发展，设备内部对于连接线束的要求越来越高。传统线束在高速信号传输过程中容易受到空间限制、电磁干扰、阻抗变化以及传输距离等因素影响，导致信号衰减、数据错误以及系统稳定性下降。因此，工程师在进行高速连接方案设计时，需要重点关注线材结构、连接器匹配以及整体信号完整性。

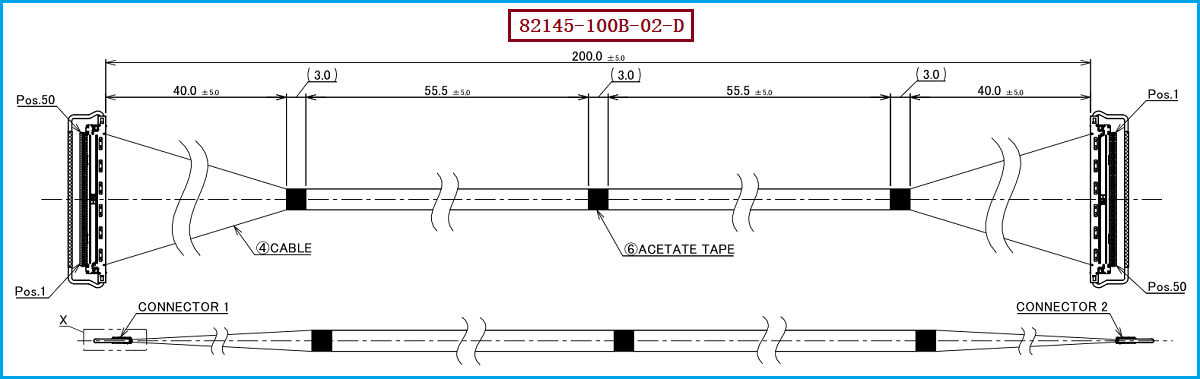

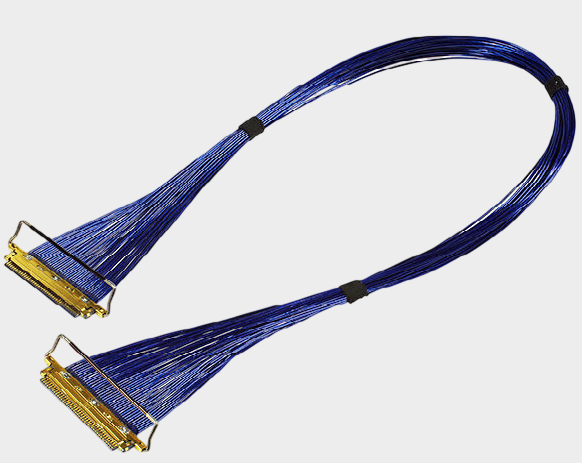

根据 I-PEX CABLINE-CA 系列 50Pin Micro-Coaxial Harness 产品资料，本方案对应型号为 I-PEX 82145-100B-02-D，属于CABLINE-CA系列50Pin极细同轴线束组件。该产品采用 1-N线位连接结构，即一端连接器、一端自由端设计，可满足不同模块之间的灵活连接需求。该型号线束配套使用的线材端连接器型号为 20634-150T-02，采用50Pin高密度连接设计，适用于空间紧凑且对高速信号质量要求较高的电子设备内部连接。

本公司专注于极细同轴线束研发与生产制造，可根据客户设备结构、连接需求以及原厂规格提供高可靠替代方案。我们公司可提供：I-PEX 82145-100B-02-D兼容替代线束方案，帮助客户实现供应链优化、国产化替代以及稳定批量交付。

二、极细同轴线束信号衰减严重怎么办？影响因素与改善方法解析

在高速信号传输应用中，极细同轴线束出现信号衰减问题，通常与线材结构、传输距离、阻抗匹配、屏蔽效果以及连接器接触性能有关。当信号经过线束传输时，高频信号会受到导体电阻、介质损耗以及趋肤效应影响，导致信号幅度降低。如果线束设计或制造过程控制不到位，还可能进一步造成信号失真、串扰增加以及系统通信异常。

针对极细同轴线束信号衰减问题，工程设计阶段需要重点关注几个方面：首先，应选择匹配应用频率要求的Micro-Coaxial线材，通过稳定的阻抗控制降低传输损耗；其次，需要保证连接器与线材之间的匹配精度，避免因接触阻抗变化造成额外损耗；同时，合理控制线束长度、优化走线路径以及减少不必要弯折，也能够有效提升高速信号稳定性。

I-PEX 82145-100B-02-D采用Micro-Coaxial极细同轴线束结构，通过独立屏蔽设计降低外部电磁干扰，并结合CABLINE-CA系列高密度连接器方案，为高速数据传输提供更加稳定的连接环境。对于工程师而言，在遇到信号衰减问题时，应从线材、连接器、结构设计以及制造工艺多个方面综合分析，而不仅仅关注单一线束参数。

三、50Pin高密度连接设计，兼顾空间利用率与信号完整性

I-PEX 82145-100B-02-D采用CABLINE-CA系列50Pin连接方案，配套连接器型号为 20634-150T-02。该连接器采用 50Pin、0.4mm Pitch（端子间距）设计，在有限PCB空间内实现高密度信号连接，非常适合轻薄化、高集成度电子产品设计。

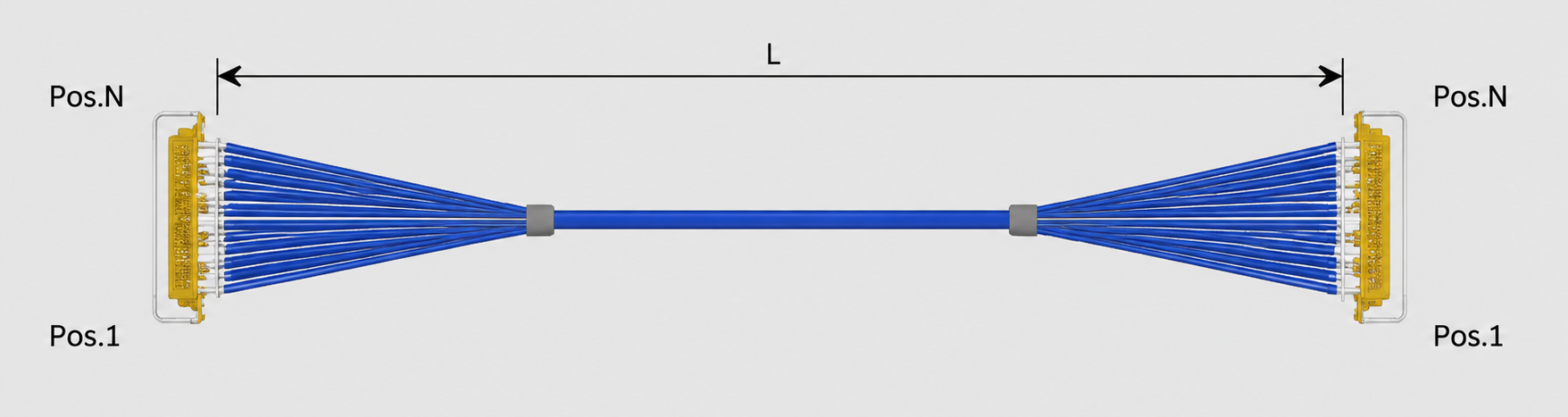

极细同轴线束相比普通FPC或传统线缆，在高速信号应用中具备更好的屏蔽性能和阻抗控制能力。其内部结构通过中心导体、绝缘层、屏蔽层及外被层组成，可以有效降低EMI干扰，提高高速数据传输可靠性。同时，1-N线位定义结构使该型号产品能够适配更多定制化连接场景，为设备内部模块布局提供更高灵活性。

对于采购人员而言，选择极细同轴线束供应商时，不仅需要关注单一产品价格，更需要关注产品一致性、交付能力、替代开发能力以及长期供应稳定性。本公司具备极细同轴线束自主制造能力，可依据客户样品、图纸或应用需求进行开发验证，并提供满足工程要求的批量生产方案。

四、选型和兼容与替代方案参考及建议

针对CABLINE-CA系列50Pin极细同轴线束项目，在进行选型或替代开发时，工程师和采购人员建议重点确认线束型号、连接器型号、线位定义、Pin数量、Pitch规格、安装空间以及信号传输要求。

本方案参考参数如下：

  •  极细同轴线束产品料号/型号：I-PEX 82145-100B-02-D

  •  线材端连接器型号：20634-150T-02

  •  线位定义：1--N

  •  连接器PIN数量：50Pin

  •  连接器间距：0.4MM Pitch

在进行兼容替代时，需要重点验证以下内容：连接器机械尺寸是否匹配、线束端接方式是否一致、信号传输性能是否满足要求，以及长期使用过程中的可靠性表现。

我们公司可提供：I-PEX 82145-100B-02-D兼容替代线束方案，支持客户进行样品验证、小批量试产以及规模化量产，为高速电子设备提供稳定可靠的极细同轴线束解决方案。

五，总结

极细同轴线束作为高速电子设备内部的重要连接组件，其信号传输稳定性直接影响整机性能。面对高速数据传输过程中可能出现的信号衰减问题，需要从线材选择、连接器匹配、阻抗控制以及制造工艺等多个方面进行综合优化。

针对 I-PEX 82145-100B-02-D 极细同轴线束方案，本公司可提供匹配 20634-150T-02连接器、50Pin、0.4MM Pitch以及1--N线位定义要求的兼容替代制造服务。通过专业的极细同轴线束生产能力和工程支持，为客户提供高性能、高可靠、可持续供应的高速连接解决方案。

我是【世贸电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生 18013280587（微信同号）。
